Zahnriemenschloss AT10DC / T10DC
BRECO® AT10 DC / T10 DC
Zahnriemenschloss für BRECO®-ZAHNRIEMEN

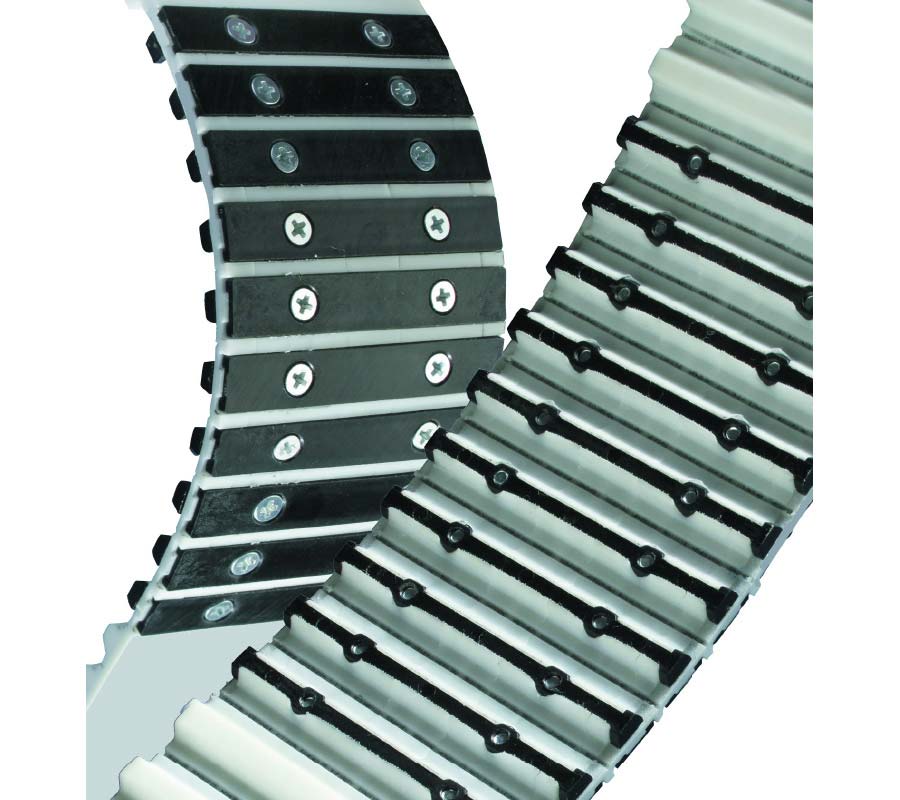

Das BRECO® Zahnriemenschloss für die Zahnriemen der Typen AT10 DC und T10 DC findet seinen Haupteinsatzbereich bei Antrieben mit geringen Belastungen aber hohem Montageaufwand.
Überall dort, wo der Zahnriemen aus konstruktiven Gründen erst nach dem Einsetzen in die Maschine zu einem Endlosriemen verbunden werden kann, bietet das Schloss dem Anwender erhebliche Aufwands- und damit Kostenvorteile.
Auch ein Einsatz als „Notlaufzahnriemen“ zum Überbrücken von Stillständen nach Funktionsstörungen und damit eventuell verbundenen Riemenausfällen ist möglich. Bei der Verwendung des Schlosses bei Zahnriemen mit aufgeschweißten Profilen ist ein Mindestprofilabstand von 100 mm zu berücksichtigen.
Technische Daten
| Werkstoff der Schlosselemente | Kohlefaserverstärktes, hochfestes Polyamid |
|---|---|
| Schlosslänge (Zahnmitte zu Zahnmitte) |
90 mm |
| Anzahl der Verbindungselemente | 10 |
| Breite der Rückenelemente | 8 mm |
| Zahnriemen-Gesamtdicke (Ausführung DC) |
5,5 mm |
| Minimale Zähnezahl der Zahnscheibe (nur Normallücke verwenden) |
25 |
| Zahnriemenschloss AT10 DC / T10 DC | ||||
|---|---|---|---|---|
| Schlossbreiten [mm] | 32 | 50 | 75 | 100 |
| Zulässige Zugkraft [N] | 550 | 750 | 1000 | 1500 |
Bestellhinweise

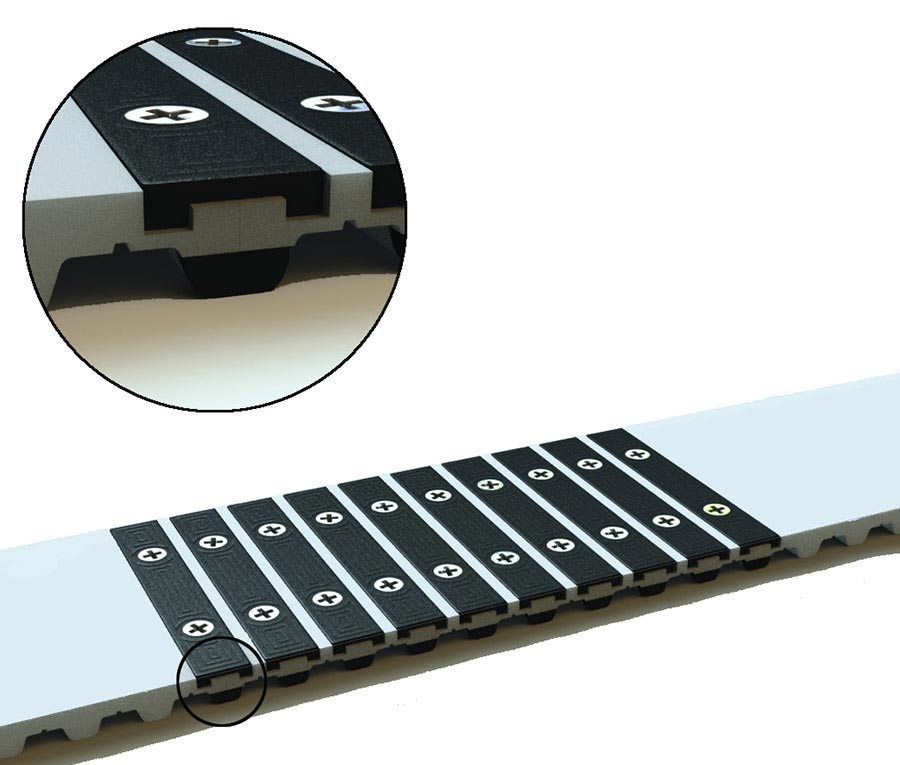

Die Schlosselemente auf dem Riemenrücken sind versenkt, so dass die Elemente mit der Riemenoberkante abschließen. Der zu verwendende Zahnriemen muss daher dicker sein als der normale BRECO® AT10 bzw. T10 Zahnriemen.
Es ist daher ein Riemen mit der Bezeichnung „AT10“ bzw. „T10“ in der Ausführung „DC“ zu bestellen.
Bestellbezeichnungen
Bezeichnung für Zahnriemen mit Schlossvorbereitung (Schloss ist nicht montiert)
75 AT10 / 8400 DC oder 100 T10 / 6000 DC
Bezeichnung für Zahnriemenschloss
75 AT10 DC oder 100 T10 DC
Vollständige Bezeichnung für Zahnriemen mit Schloss (Schloss ist vormontiert)
50 AT10 / 5400 DC montiert
50 AT10 DC montiert
Anmerkung:
Bei der Bestellung sind für den Zahnriemen und für das Schloss die beiden entsprechenden Bezeichnungen anzugeben. Wird nur die Bezeichnung des Zahnriemens aufgeführt, wird auch nur ein Zahnriemen mit der entsprechenden Schlossvorbereitung geliefert.
