Ausformungen für die Profilbefestigung

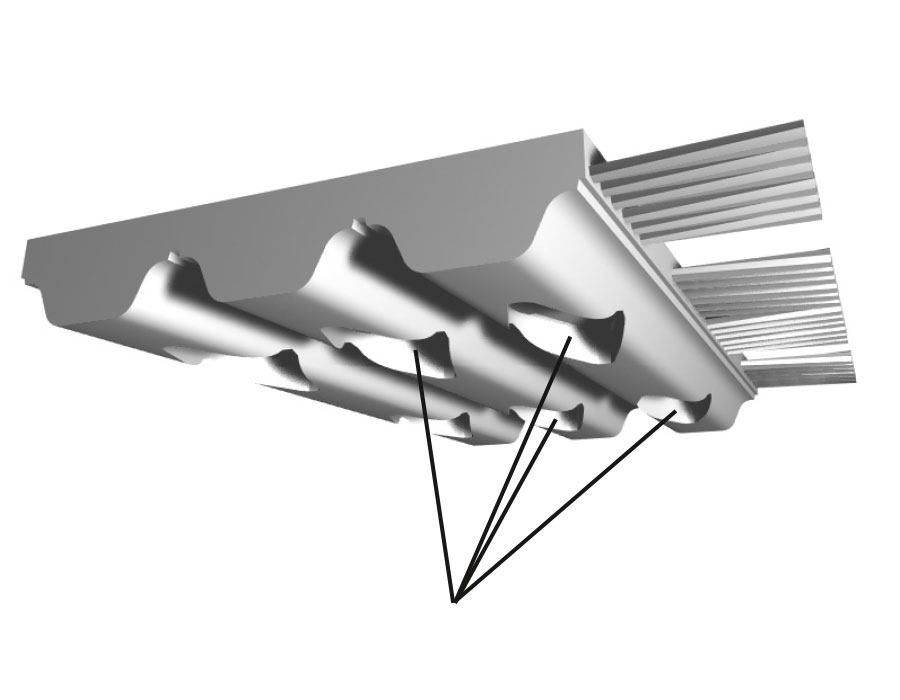

Standardmäßig sind Ausformungen für die Aufnahme von Profilbefestigungen (Einlegeteilen) bei allen ATN-Zahnriemen in jedem Zahn vorgesehen. Der extrudierte Längsabstand der Ausformungen entspricht somit der Teilung des Zahnriemens.
| ATN10 / ATN10K6: | 10 mm |
| ATN12,7 / ATN12,7K6: | 12,7 mm |
| ATN20 / ATNS20: | 20 mm |

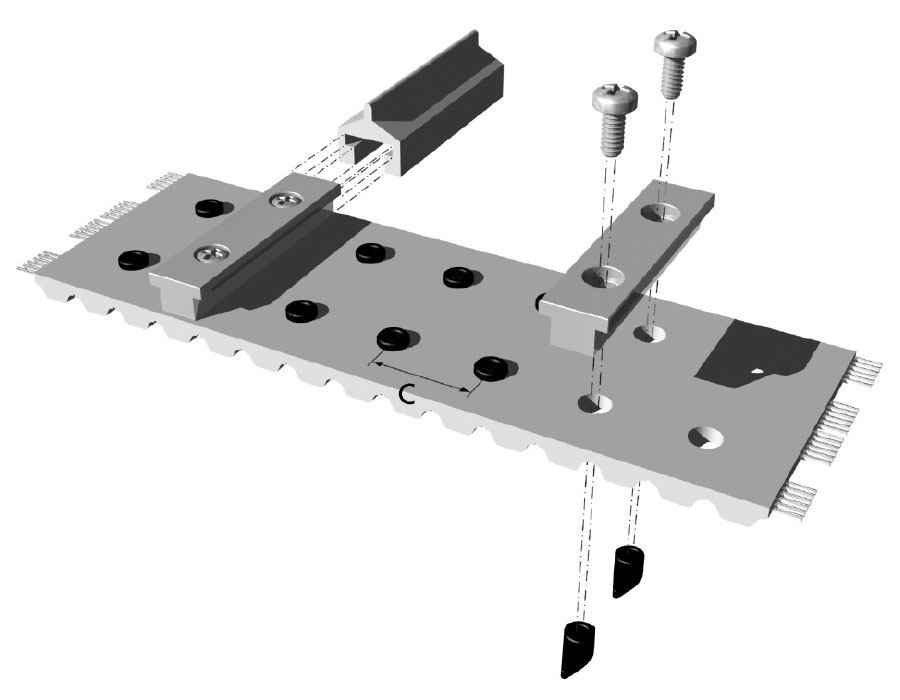

Abstand C (geöffnete Ausformungen)
Unter Einhaltung bestimmter Bedingungen lassen sich größere Längsabstände extrudieren, d.h. nur in jedem n-ten Zahn ist eine Ausformung vorhanden.
Ist eine Ausformung nur in jedem n-ten Zahn gewünscht, so sind folgende Regeln zu überprüfen:
| ATN10 / ATN10K6: | 120 / n -> ganzzahlig |
| ATN12,7 / ATN12,7K6: | 96 / n -> ganzzahlig |
| ATN20 / ATNS20: | 60 / n -> ganzzahlig |
Beispiel:
ATN 10 Ausformung nur in jedem 3-ten Zahn: 120 / 3 = 40 ganzzahlig
Bitte fragen Sie bei diesen Sonderausführungen die Mindestabnahmemenge an.
