Zahnlückenformen

Zahnriemen sind formschlüssige Antriebselemente. Sie arbeiten mit den zugehörigen Synchronscheiben schlupffrei. BRECO®- und BRECOFLEX®-Zahnriemenantriebe können zusätzlich auf flankenspielarme Bewegungsübertragung optimiert werden.

Für besonders hohe Anforderungen an die Genauigkeit der Bewegungsübertragung kann bei einigen Profilen und Teilungen unter Einhaltung gewisser Voraussetzungen die SE- oder Null-Lücke eingesetzt werden. Unsere Vertriebspartner unterstützen Sie bei der technischen Auslegung Ihres Antriebes.


Lückenformen AT-Profil

Normallücke

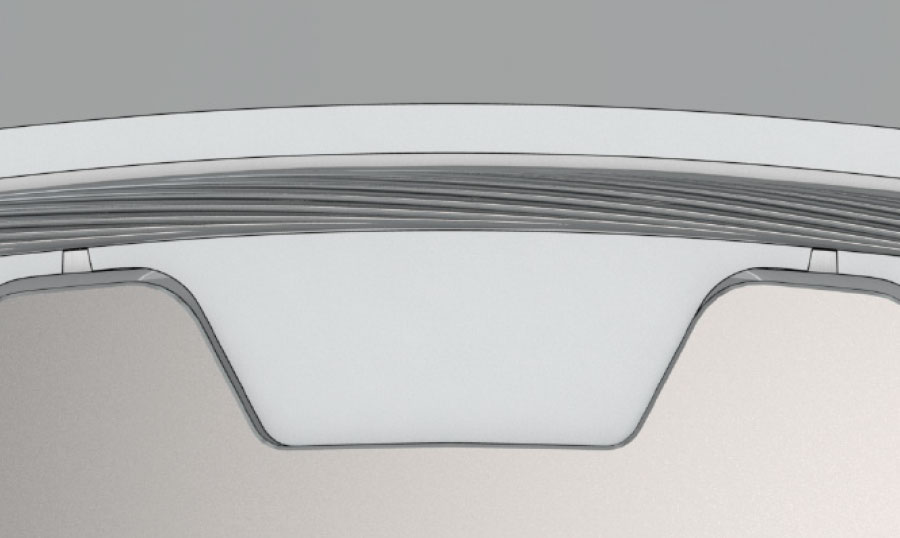

SE-Lücke (reduzierte Lücke)

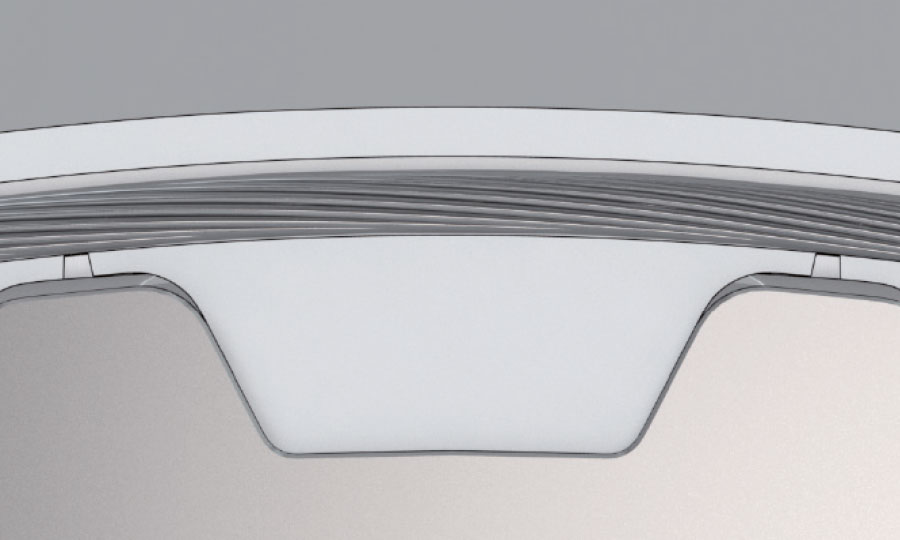

Null-Lücke (0-Lücke)

Lückenformen T-Profil

Normallücke
SE-Lücke (reduzierte Lücke)
Null-Lücke (0-Lücke)

Tabellarische Übersicht der angebotenen Lückenformen
Lückenform Synchronscheibe T-Profil und AT20 Synchronscheibe AT-Profil (außer AT20) Zoll-Profil
Zähnezahl ≤ 20 Zähnezahl > 20 alle Zähne alle Zähne
Normallücke - Standard Standard Standard
SE-Lücke Standard Optional Optional -
Null-Lücke (0-Lücke) Optional Optional Optional -

Kontaktflächen

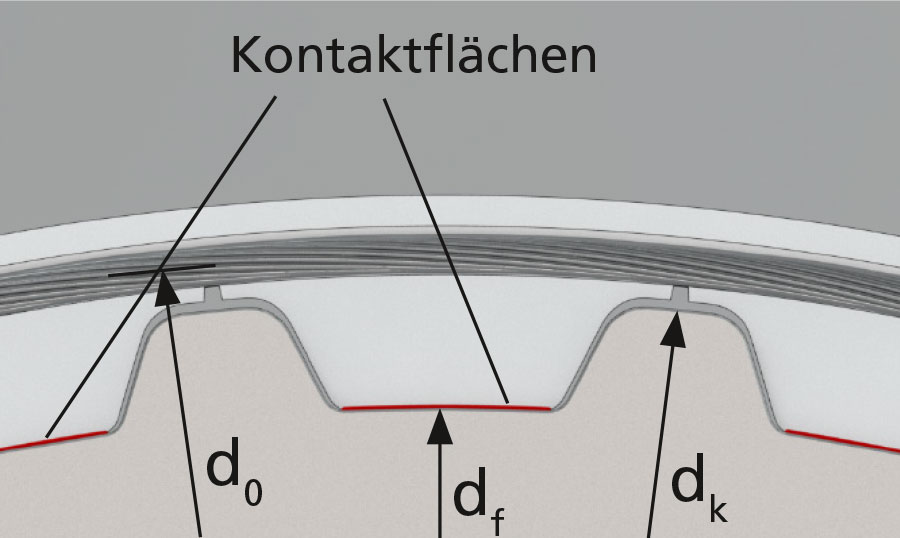

AT-Profil
T-Profil

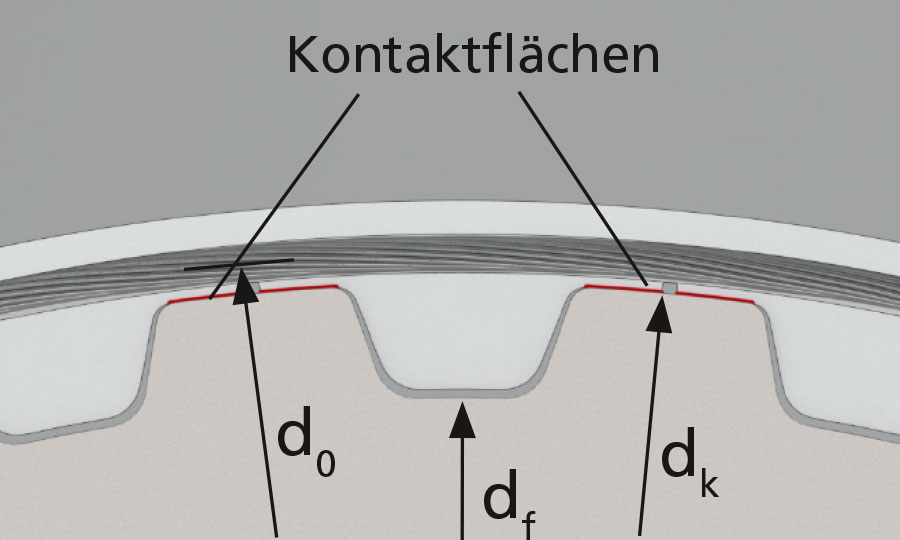

Zoll-Profil
