Übersicht BRECO-fix Spannplatten

Die unten abgebildete Tabelle ist eine Übersicht über die zur Verfügung stehenden Spannplattenvarianten mit der entsprechenden Zuordnung zu den unterschiedlichen Riementypen.

Materialien:

  • Grundplatte und Oberplatte aller Typen der Variante A sind in Aluminium ausgeführt
  • Grundplatte und Oberplatte der Variante B Typ 1 sind in Aluminium ausgeführt
  • Grundplatte der Variante B Typ 2 ist in Aluminium ausgeführt. Die Oberplatte ist in Stahl ausgeführt
  • Grundplatte und Oberplatte der Variante C sind in Stahl ausgeführt

Hinweis:

Variante „B“ und „C“ sind auch ohne Spanneinheit erhältlich. Falls Sie die Spanneinheit nicht benötigen, geben Sie dieses bitte in der Bestellbezeichnung an.
Die Spannplatten werden ohne Vormontage- und Befestigungsschrauben geliefert!


BRECO®-fix Spannplatten
Teilung Riementyp Riemenbreite
25 32 50 75 100 150
5 mm T5 Variante A
Typ 1 / 2 / 3 		Variante A
Typ 1 / 2 / 3 		Variante A
Typ 1 / 2 / 3 		- - -
AT5 / ATL5 Variante A
Typ 1 / 2 / 3 		Variante A
Typ 1 / 2 / 3 		Variante A
Typ 1 / 2 / 3 		- - -
10 mm T10 Variante A
Typ 1 / 2 / 3 		Variante A
Typ 1 / 2 / 3 		Variante A
Typ 1 / 2 / 3 		- - -
AT10 Variante A
Typ 1 / 2 / 3 		Variante A
Typ 1 / 2 / 3 		Variante A
Typ 1 / 2 / 3 		Variante B
Typ 2 		Variante B
Typ 2 		Variante C
BATK10 - Variante A
Typ 1 / 2 / 3 		Variante A
Typ 1 / 2 / 3 		Variante B
Typ 2 		Variante B
Typ 2 		-
AT10 MOV Variante A
Typ 1 / 2 / 3 		Variante A
Typ 1 / 2 / 3 		Variante B
Typ 1 		Variante B
Typ 2 		Variante B
Typ 2 		-
ATL10 Variante A
Typ 1 / 2 / 3 		Variante A
Typ 1 / 2 / 3 		Variante B
Typ 1 		Variante B
Typ 2 		Variante B
Typ 2 		-
15 mm ATS15 - - Variante B
Typ 1 		Variante B
Typ 2 		Variante B
Typ 2 		Variante C
BATK15 - - Variante B
Typ 1 		Variante B
Typ 2 		Variante B
Typ 2 		-
AT15 MOV - - Variante B
Typ 1 		Variante B
Typ 2 		Variante B
Typ 2 		Variante C
20 mm T20 - - Variante B
Typ 1 		Variante B
Typ 2 		Variante B
Typ 2 		Variante C
AT20 - - Variante B
Typ 1 		Variante B
Typ 2 		Variante B
Typ 2 		Variante C
ATL20 - - Variante B
Typ 1 		Variante B
Typ 2 		Variante B
Typ 2 		-

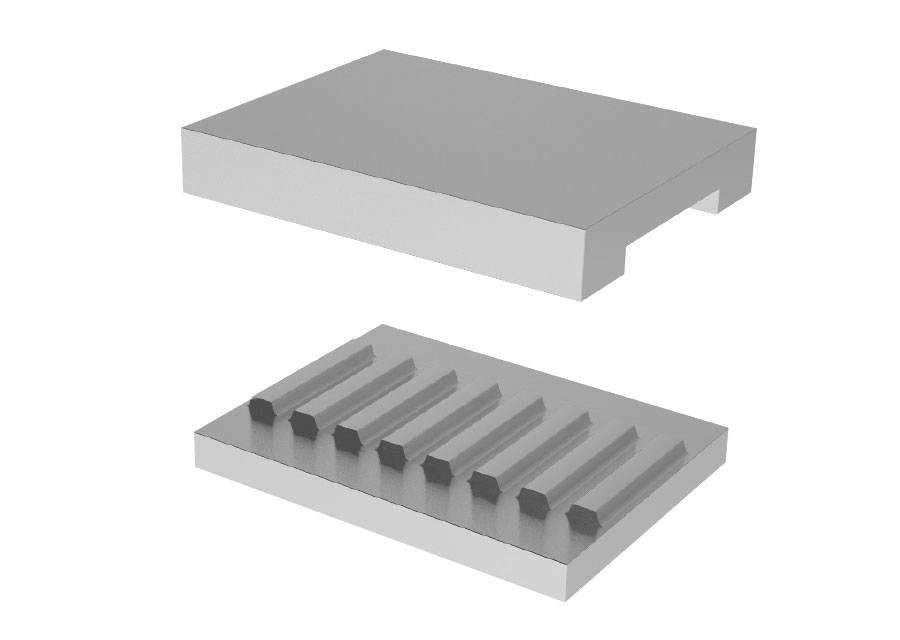

Variante A Typ 1
Ohne Bohrungen und Spanneinheit
Variante A Typ 2
Mit Bohrungen, Langlöchern und Spanneinheit
Variante A Typ 3
Mit Spanneinheit, Bohrungen in Oberplatte und Gewinden in Unterplatte
Variante B Typ 1
Mit Bohrungen, Langlöchern, Spanneinheit und Verzahnungseinsatz

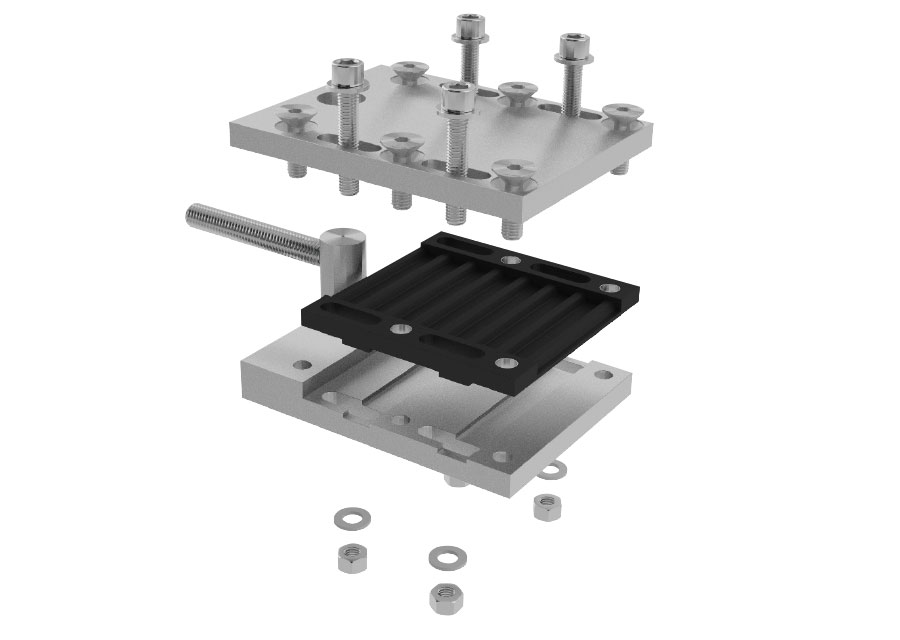

Variante B Typ 2
Mit Bohrungen, Langlöchern, Spanneinheit und Verzahnungseinsatz
Variante C
Mit Bohrungen, Langlöchern und Spanneinheit
