Vorgehen beim Bestimmen der zulässigen Schwerpunkthöhe des Profils

Ausgangspunkt für das Bestimmen sind bereits vorgewählte Werte für die Riementeilung und -breite, den Zahnscheiben- bzw. Umlenkrollendurchmesser, die Transportgeschwindigkeit und die Geometrie der Profile sowie deren Masse.

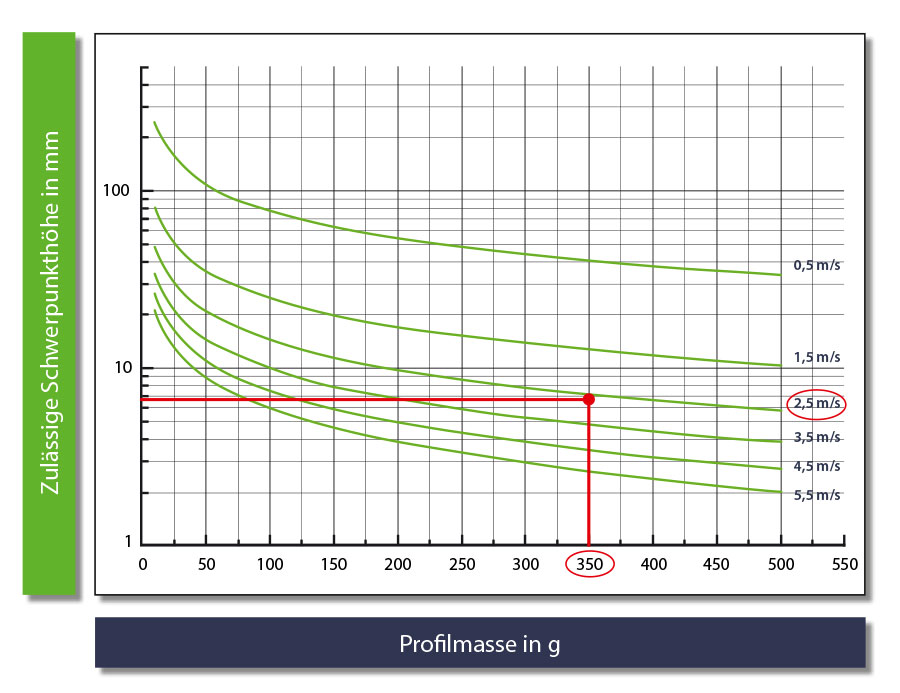

Die Diagramme enthalten die zulässigen Höhen für den Profilschwerpunkt in Abhängigkeit bestimmter Scheibendurchmesser, Transportgeschwindigkeiten und Profilmassen. Für die Scheibendurchmesser, welche nicht in den Diagrammen aufgeführt sind, kann entsprechend genähert oder interpoliert werden.

Scheibenwirkdurchmesser d₀ = 127,32 mm

Die dargestellten Kurven gelten nur für die angegebenen Parameter. Umlaufendes Transportgut ist nicht berücksichtigt. Das Umrechnen auf andere Parameter erfolgt entsprechend den auf Seite 50 stehenden Zusammenhängen.

Parameter:

• • Riementyp 50 ATN 10 / 12,7
• • Profilstützbreite l_ZN (symmetrisch) = 10 mm
• • Kunststoff-Einlegeteil und Polyamid- oder Metall-Profil

Scheibenwirkdurchmesser d₀ = 79,58 mm

Scheibenwirkdurchmesser d₀ = 127,32 mm

Scheibenwirkdurchmesser d₀ = 199,99 mm

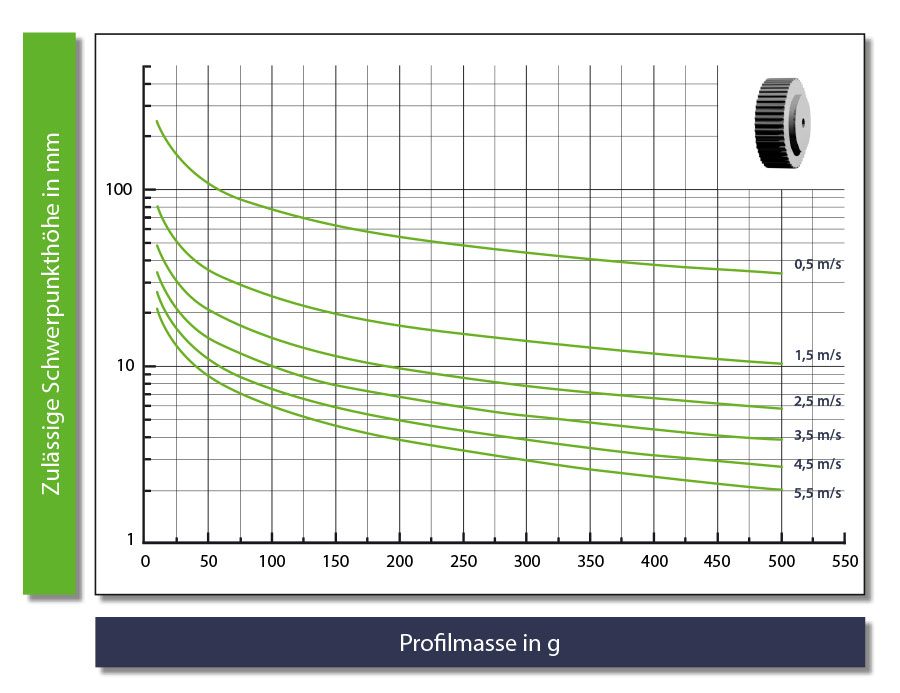

Zulässige Profil-Schwerpunkthöhe

ATN 10 / 12,7 mit verschiedenen Einlegeteilen

• Für Kunststoff-Einlegeteil mit TPU-Profil = Kurvenwert · 0,6
• Für Messing-Einlegeteil mit Polyamid-Profil = Kurvenwert · 1,3
• Für Messing-Einlegeteil mit Metall-Profil = Kurvenwert · 1,8

Für variable Profilstützbreite:

ATN 20  mit verschiedenen Einlegeteilen

• Für Kunststoff-Einlegeteil mit Polyamid- oder Metall-Profil = Kurvenwert · 1,3
• Für Messing-Einlegeteil mit Polyamid-Profil = Kurvenwert · 1,5
• Für Messing-Einlegeteil mit Metall-Profil = Kurvenwert · 2,2

Berechnungsbeispiel

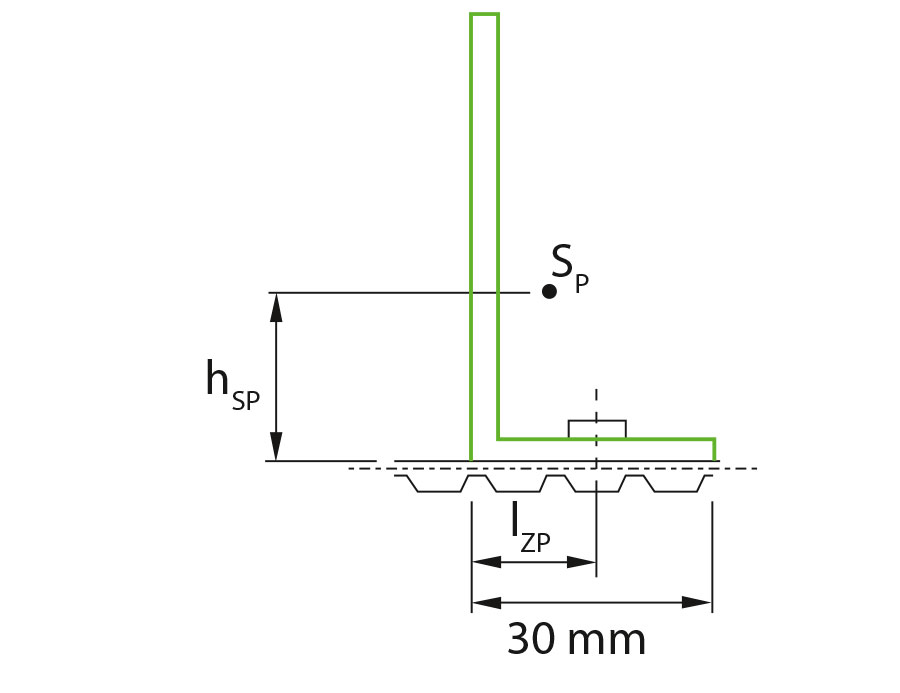

Zum Schieben von Transportgütern sollen auf einem Zahnriemen 50 ATN10 Metallwinkel befestigt werden (siehe Skizze).

Gegeben:

Gesucht:

Zulässige Schwerpunkthöhe für den Metallwinkel

Lösung:

1. Ermitteln der zulässigen Schwerpunkthöhe mit dem Diagramm auf Seite 46. Die Vorgehensweise entnehmen Sie bitte Seite 45. Für den Scheibenwirkdurchmesser d0 = 133,69 (z = 42) mm wählt man hier das Diagramm mit dem nächstliegenden Durchmesser (d0 = 127,32 mm). Das ergibt für v = 2 m/s und mP = 325 g: hSP = 10 mm.
2. Anpassen der Parameter von Seite 46 auf die Beispielberechnung (Berechnungsgleichung siehe oben).

• Profilstützbreite von 10 mm auf 15 mm:

• Von Kunststoff-Einlegeteil mit Polyamid- oder Metall-Profil auf Messing-Einlegeteil mit Metall-Profil:

Ergebnis: Die zulässige Schwerpunkthöhe beträgt für die im Beispiel angegebenen Parameter: h_SPzul = 22 mm. Damit ist die Festigkeit der Profilverbindung gewährleistet.
