ATN-Zahnriemenschloss

Das speziell für den ATN entwickelte Zahnriemenschloss ist eine lösbare Verbindung, die dort zum Einsatz kommt, wo aus konstruktiven Gründen der ATN-Zahnriemen erst nach dem Einsetzen in die Transportanlage zu einem endlosen Riemen verbunden werden kann.

Verbindungselemente aus hochfestem Polyamid und Bleche aus Federbandstahl (Mat. 1.4301) gewährleisten eine sichere Verbindung der Riemenenden. Der Anwender kann je nach Riementyp zwischen drei bzw. zwei verschiedenen Ausführungen wählen.

Bei der Schlossausführung „C“ (Connection) für die Zahnriemen ATN10 / ATN12,7 / ATN10K6 / ATN12,7K6 sind die Rückenbleche auf den Riemenrücken aufgeschraubt. Im Schlossbereich ist der Riemen aufgrund der Bleche um 0,9 mm höher als die Standarddicke der ATN-Zahnriemen der genannten Teilungen.

Bei der angebotenen Schlossausführung „DC“ (Deep Connection) ist die Dicke der Zahnriemen mit der Teilung 10 und 12,7 so angepasst, dass der Rücken des Riemens mit den Blechen eine Ebene bildet. Bei der Ausführung „DC-PRO“ besteht die Möglichkeit, im Schlossbereich Profile zu befestigen, ohne dabei die Geometrien der Profile ändern zu müssen.

Beim ATN20 und ATNS20 ist eine Anpassung der Rückendicke nicht erforderlich. Die Geometrie des Riemenrückens ist im Schlossbereich um die Höhe der Bleche angepasst. Die Einlegeteile, Schrauben, Rückenbleche und die Verbindungselemente für die Profilmontage werden entsprechend der Schlossausführung von uns standardmäßig angeboten.

x lieferbar
- nicht lieferbar

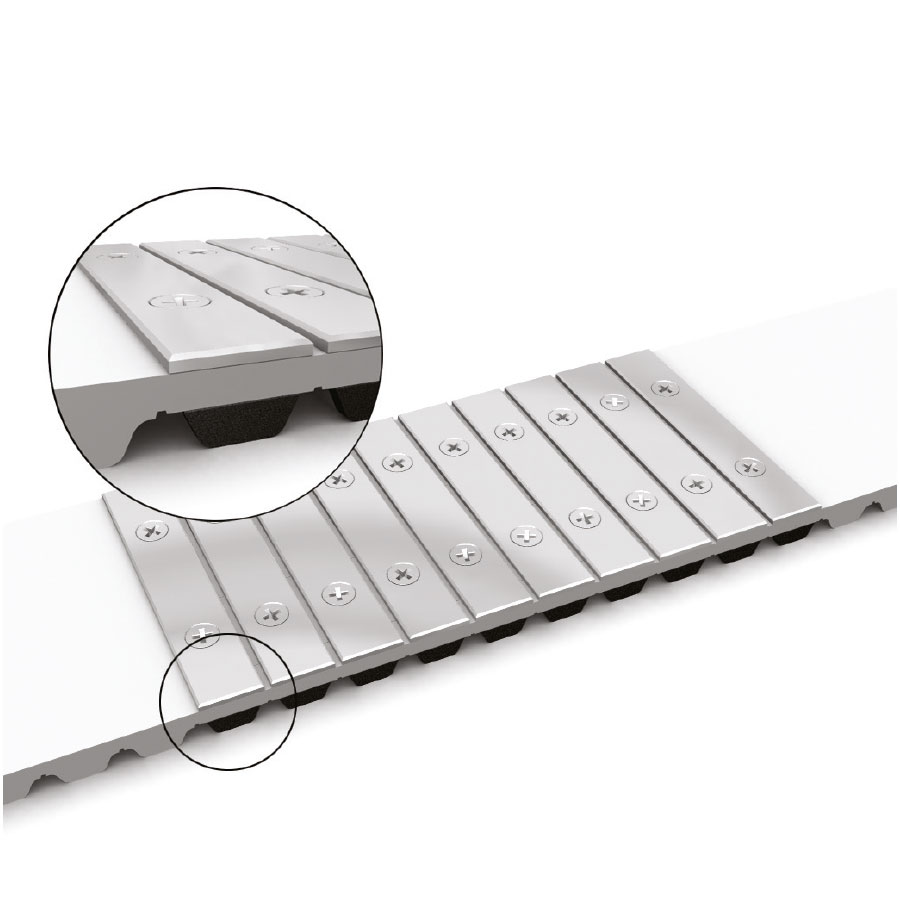

Ausführung „C“

Riemen-, Schlossbeschreibung:

• Gesamtdicke der ATN-Zahnriemen
(ohne Führungskeil): 4,5 mm (Standard)
• Riemenzähne für Verbindungselemente vorbereitet
• Schlosslänge = 10 Zähne = 9 Teilungen
• Rückenbleche zur Verschraubung auf den Riemenrücken
• Profilmontage im Schlossbereich nicht vorgesehen

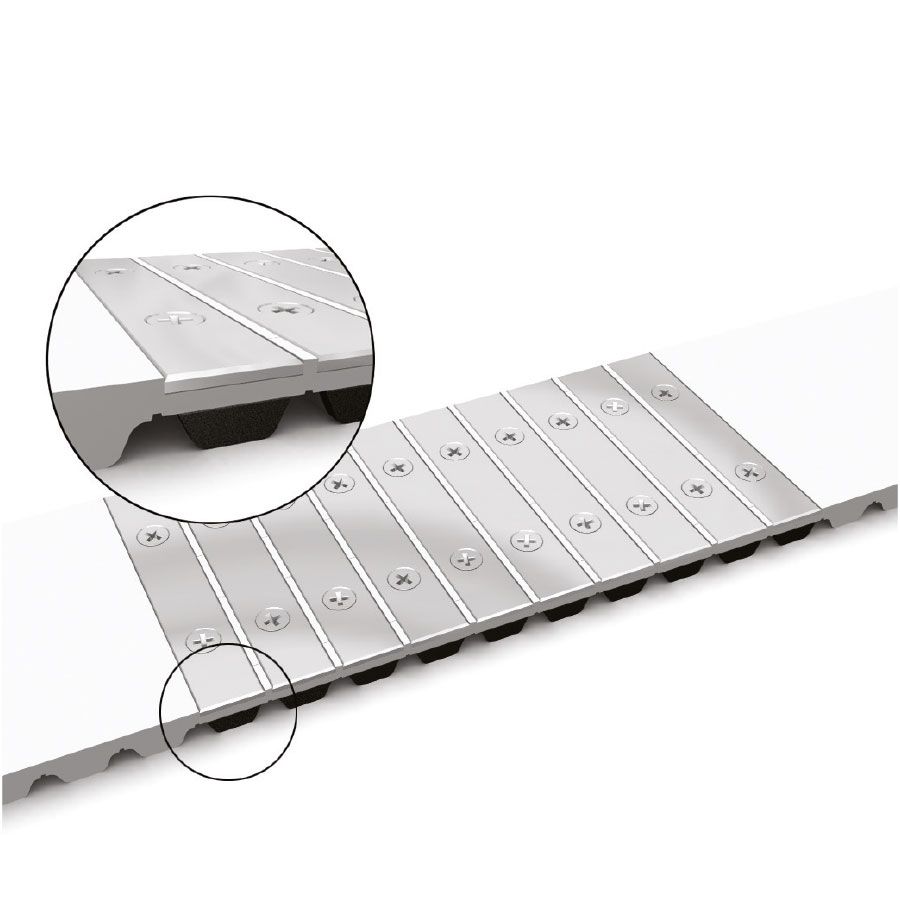

Ausführung „DC“

Riemen-, Schlossbeschreibung:

• Gesamtdicke der ATN-Zahnriemen (ohne Führungskeil): 5,4 mm
• Riemenzähne und Riemenrücken für Verbindungs-elemente und Rückenbleche vorbereitet
• Schlosslänge = 10 Zähne = 9 Teilungen
• Rückenbleche im Riemenrücken versenkt
• Profilmontage im Schlossbereich nicht vorgesehen
• Hinweis: Einlegeteile mit höherem Dom bzw. Schaft auch außerhalb des Schlossbereichs erforderlich

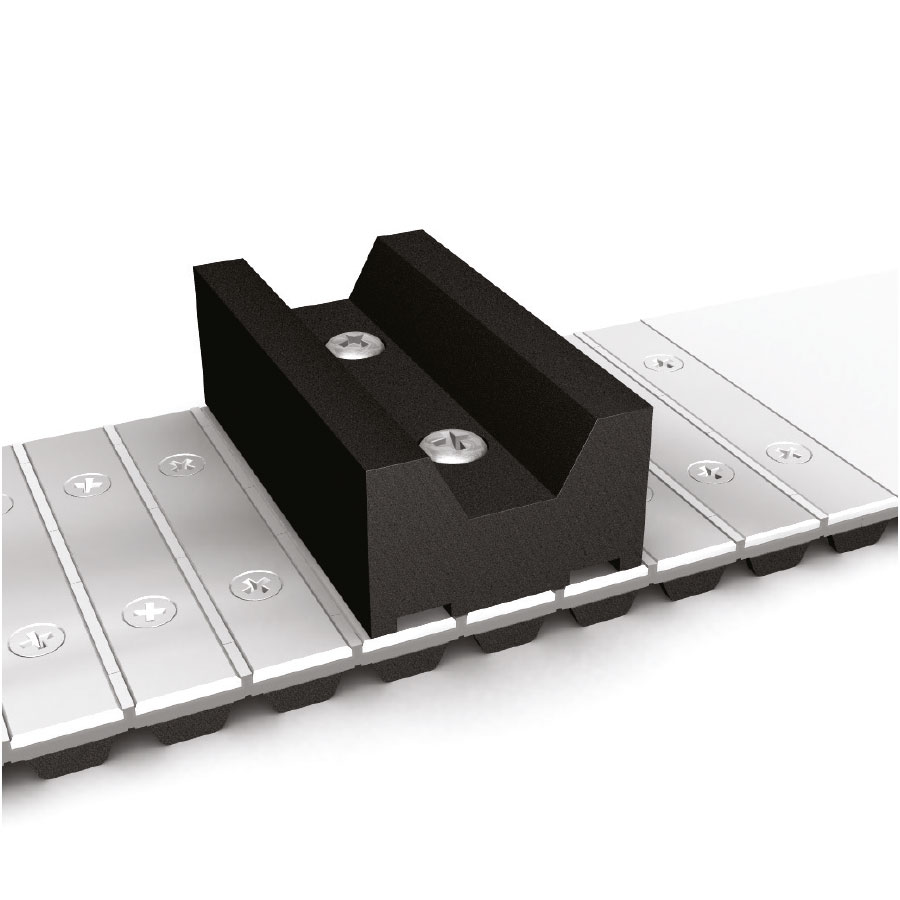

Ausführung „DC-PRO“

Riemen-, Schlossbeschreibung:

• Gesamtdicke der ATN-Zahnriemen (ohne Führungskeil): 5,4 mm
• Riemenzähne und Riemenrücken für Verbindungs-elemente und Rückenbleche ausgefräst
• Schlosslänge = 10 Zähne = 9 Teilungen
• Rückenbleche im Riemenrücken versenkt
• Für Montage von Profilen im Schlossbereich
• Hinweis: Einlegeteile mit höherem Dom bzw. Schaft auch außerhalb des Schlossbereichs erforderlich

Ausführung „DC“ (ATN20)

Riemen-, Schlossbeschreibung:

• Gesamtdicke der ATN-Zahnriemen: 8 mm
• Riemenzähne und Riemenrücken für Verbindungs-elemente und Rückenbleche vorbereitet
• Schlosslänge = 9 Zähne = 8 Teilungen
• Rückenbleche im Riemenrücken versenkt
• Profilmontage im Schlossbereich nicht vorgesehen

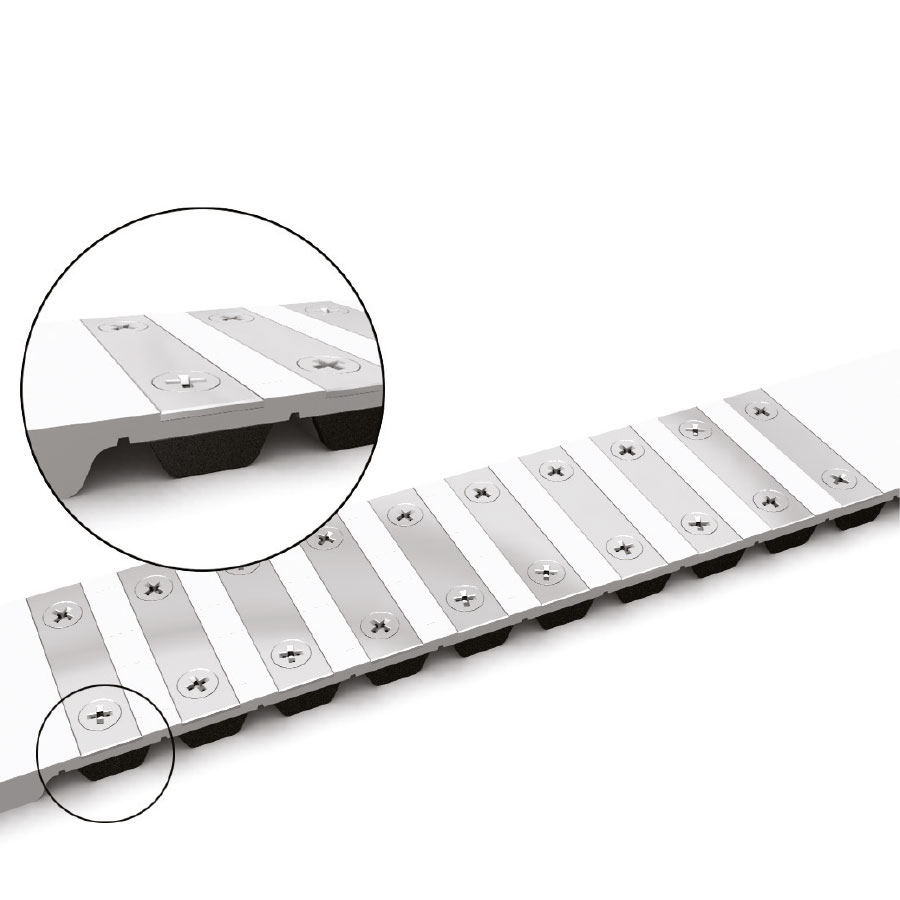

Ausführung „DC“ (ATNS20)

Riemen-, Schlossbeschreibung:

• Wie ATN20
• Abstand der Ausformungen in Querrichtung des Riemens: 32 mm

Ausführung „DC-PRO“

Riemen-, Schlossbeschreibung:

• Gesamtdicke der ATN-Zahnriemen: 8 mm
• Riemenzähne und Riemenrücken für Verbindungs-elemente und Rückenbleche vorbereitet
• Schlosslänge = 9 Zähne = 8 Teilungen
• Rückenbleche im Riemenrücken versenkt
• Für Montage von Profilen im Schlossbereich vorgesehen

Zahnriemenschloss für ATN10 / ATN12,7 / ATN20 / ATNS20 sowie ATN10K6 / ATN12,7K6

Zulässige Zugkräfte [N] in der Schlossverbindung

Bei der Verwendung einer Schlossverbindung reduzieren sich die zulässigen Zugkräfte gegenüber den angegebenen Werten in der Tabellen bei den Zahnriementypen für verschweißte Riemen gemäß folgender Tabelle:

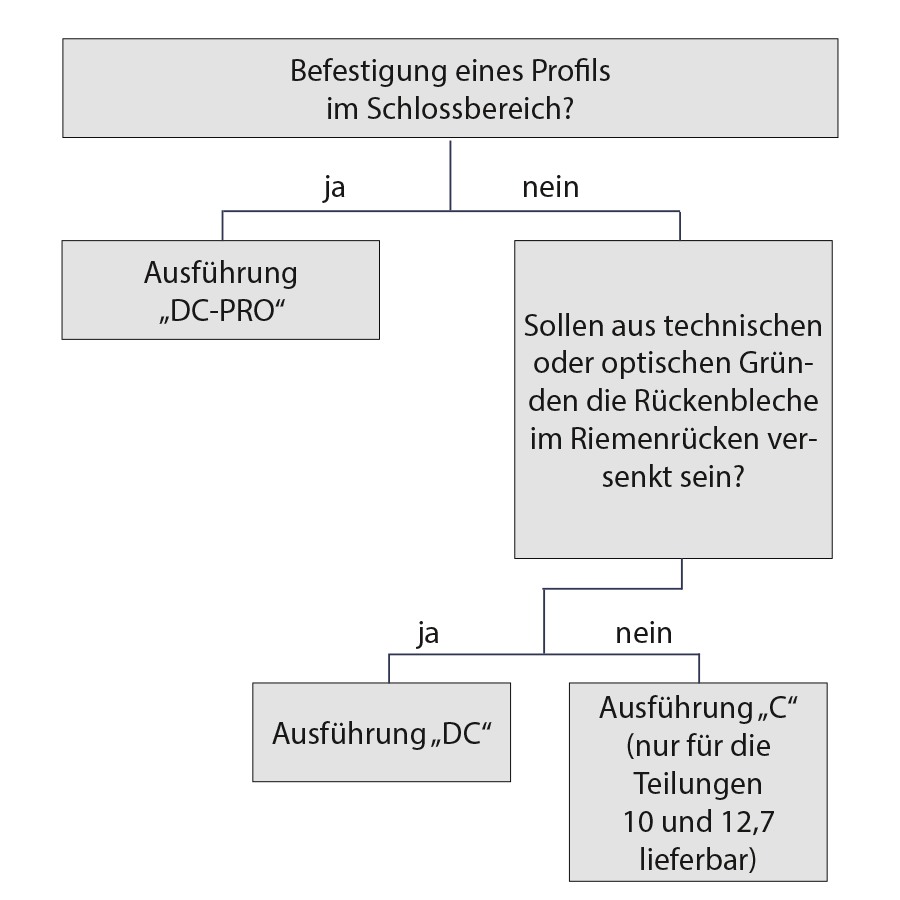

Vorgehensweise bei der Auswahl des ATN-Zahnriemenschlosses

x lieferbar
- nicht lieferbar
¹⁾ in Ausführung „C“ nicht lieferbar

Bei der Bestellung eines ATN-Zahnriemens mit Schlossverbindung wird nicht automatisch das Schloss mitgeliefert. Das Schloss ist mit der entsprechenden Bestellbezeichnung zusätzlich zur Bestellung der ATN-Zahnriemen anzugeben.

Standardmäßig wird das Schloss dem Zahnriemen beigepackt und nicht vormontiert. Ist eine Vormontage gewünscht, so ist dieses ebenfalls bei der Bestellung anzugeben. Der Bestellzusatz „montiert“ ist an die Riemen- und an die Schlossbezeichnung mit anzuhängen.

Bei der Ausführung „DC-PRO“ ist der Zusatz „PRO“ nur an die Schlossbezeichnung anzufügen. Für die DC-PRO-Ausführung benötigen Sie spezielle Elemente für die Profilmontage. Standardmäßig werden diese Elemente und entsprechende Schrauben in verschiedenen Längen für die Befestigung von 5 Profilen geliefert.

Achtung: Bei der Schlossausführung „DC“ und DC-PRO“ der Zahnriemen ATN 10 und ATN 12,7 sind für die Profilbe- festigung auch außerhalb des Schlossbereiches angepasste Einlegeteile erforderlich. Bitte beachten Sie die Bestellbeispiele im Kapitel „Profilbefestigung“.
