ATN®-Einlegteile / Schraubentypen
Einlegeteile und Schraubentypen
Für die Befestigung der Profile auf den Zahnriemen bietet BRECO Einlegeteile in Kunststoff, Messing und VA-Stahl sowie die entsprechenden Schraubentypen an.
| Riementyp | Schraubentyp | Schraubenlänge L | D | H |
|---|---|---|---|---|
| ATN10 / ATN12,7 / ATN10K6 / ATN12,7K6 | Z40x8 | 8 mm | 7,0 | 3,1 |
| Z40x12 | 12 mm | 7,0 | 3,1 | |
| Z40x16 | 16 mm | 7,0 | 3,1 | |
| ATN20 / ATNS20 | Z50x12 | 12 mm | 8,8 | 3,5 |
| Z50x12 | 16 mm | 8,8 | 3,5 | |
| Z50x16 | 20 mm | 8,8 | 3,5 |
Schraubverbindung mit schwarzem Polyamid-Einlegeteil
Polyamid Einlegeteil
EJOT Delta PT® Schraube
Schraubentypen:
EJOT Delta PT® Schraube aus Vergütungsstahl nach EJOT® WN 5461 Teil 2, mit Linsenkopf und Kreuzschlitz Z nach EJOT® WN 5411.
Hinweis: Für eine hohe Qualität der Schraubverbindung empfiehlt BRECO den ausschließlichen Einsatz von original EJOT Delta PT®- Schrauben nach der oben genannten Spezifikation. Diese Schraubentypen wurden speziell für thermoplastische Bauteile konstruiert und bieten bei der Montage und im Einsatz sowohl bei statischer als auch bei dynamischer Belastung die notwendige Sicherheit. Alle Schrauben besitzen einen Kopf mit Z-Kreuzschlitz Größe 2.
Die EJOT Delta PT® Schrauben sind von Ihrem Vertriebspartner ab Lager lieferbar.
Achtung: Die Delta PT®-Schrauben besitzen kein metrisches ISO Regelgewinde nach DIN 13, daher sind sie nur für die Kunststoff-Einlegeteile verwendbar.
| Empfohlene maximale Einschraubmomente für die Verbindung | ||||
|---|---|---|---|---|
| Werkstoff der Nocke | ||||
| Einlegeteil | Riementyp | Polyamid | Metall | TPUST1 |
| Kunststoff | ATN10 / 12,7 | 70 Ncm | 70 Ncm | 50 Ncm |
| ATN20 | 100 Ncm | 100 Ncm | 80 Ncm | |
| Einlegeteile aus Polyamid: | ET-PA-ATN10 / 12,7 bzw. ET-PA-ATN20 |
| Einlegeteile aus Polyamid für ATN-Zahnriemen mit der Teilung 10 und 12,7 in Ausführung „DC“: | ET-PA-ATN10 / 12,7 DC |
| EJOT Delta PT®-Schraube: | ATN10 / 12,7 Schrauben Z40x8 |
Zylinderkopfschrauben nach DIN 7984 (galvanisch verzinkt) mit Innensechskant und niedrigem Kopf.
| Riementyp | Schraubentyp | Schraubenlänge L | D | H |
|---|---|---|---|---|
| ATN10 / ATN12,7 / ATN10K6 / ATN12,7K6 | M4x8 | 8 mm | 7,0 | 2,8 |
| M4x12 | 12 mm | 7,0 | 2,8 | |
| M4x16 | 16 mm | 7,0 | 2,8 | |
| ATN20 / ATNS20 | M5x12 | 12 mm | 8,5 | 3,5 |
| M5x12 | 16 mm | 8,5 | 3,5 | |
| M5x16 | 20 mm | 8,5 | 3,5 |
Schraubentypen:
Zylinderkopfschrauben nach DIN 7984 (VA, Werkstoffnummer 1.4301) mit Innensechskant und niedrigem Kopf.
| Riementyp | Schraubentyp | Schraubenlänge L | D | H |
|---|---|---|---|---|
| ATN10 / ATN12,7 / ATN10K6 / ATN12,7K6 | VA M4x8 | 8 mm | 7,0 | 2,8 |
| VA M4x12 | 12 mm | 7,0 | 2,8 | |
| VA M4x16 | 16 mm | 7,0 | 2,8 | |
| ATN20 / ATNS20 | VA M5x12 | 12 mm | 8,5 | 3,5 |
| VA M5x12 | 16 mm | 8,5 | 3,5 | |
| VA M5x16 | 20 mm | 8,5 | 3,5 |
Achtung: Diese Schrauben sind nur für den Einsatz in den Messing- und VA-Einlegeteilen vorgesehen. Sie besitzen keine selbstfurchenden Eigenschaften und sind für die Kunststoff-Einlegeteile ungeeignet.
| Empfohlene maximale Einschraubmomente für die Verbindung | |||
|---|---|---|---|
| Werkstoff der Nocke | |||
| Einlegeteil | Riementyp | Polyamid | Metall |
| Messing / VA | ATN10 / 12,7 | 100 Ncm | 100 Ncm |
| ATN20 | 150 Ncm | 150 Ncm | |
| Einlegeteile aus Messing bzw. VA: | ET-MS-ATN10 / 12,7 bzw. ET-VA-ATN10 / 12,7 |
| Einlegeteile aus Messing für ATN-Zahnriemen mit der Teilung 10 und 12,7 in Ausführung „DC“: | ET-MS-ATN10 / 12,7 DC |
| Zylinderkopfschraube: | ATN20 Schrauben M5x16 |
| Zylinderkopfschraube VA: | ATN10 / 12,7 VA-Schrauben M4x12 |
Schraubverbindung mit Messing-Einlegeteil
Messing-Einlegeteil
Zylinderkopfschraube
Schraubverbindung mit VA-Einlegeteil

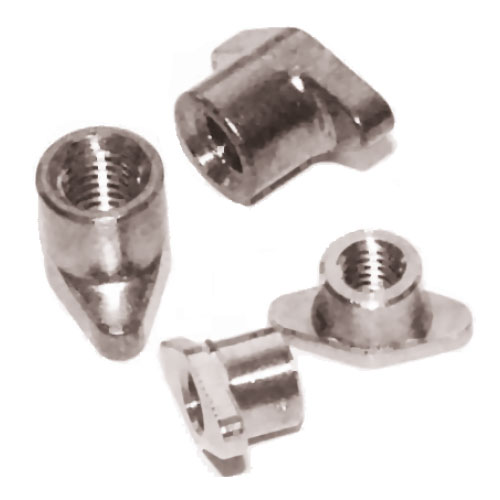

VA-Einlegeteil
