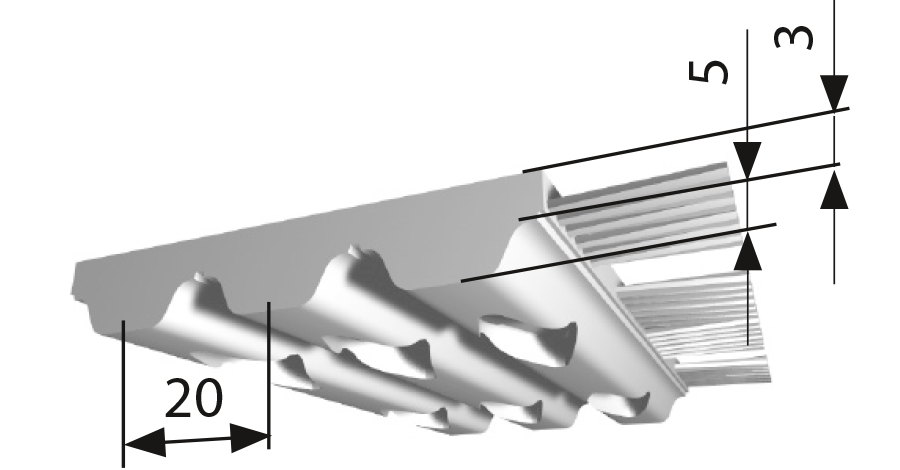

BRECO ATN®-System ATNS20
-
Standard
| Riemenbreiten b [mm] ATNS20 |
Lage des Führungskeil | B | Cmin | Anzahl Ausformungen für Einlegeteile pro Zahn |
|---|---|---|---|---|
| 50 | - | 32 | 20 | 2 |
| 75 | - | 32 | 20 | 2 |
| 100 | - | - |
| Lieferbare Längen und Ausführungen | ATNS20 | Bemerkung |
|---|---|---|
| Standardlängen | 50 m Rolle | - |
| Zuschnitte / Längen > 100 m | auf Anfrage | - |
| Zwischenbreiten / weitere Breiten | - | - |
| Mindestlänge endlos verschweißt (b<=100 mm) | 1.000 mm | - |
| Standardmaterial | weitere Materialien auf Anfrage | weitere Materialien auf Anfrage |
| Stahl-Zugträger | Standard | - |
| E-Zugträger | - | - |
| VA-Zugträger | - | - |
| PAZ | lieferbar | Gewebefarbe: Weiß |
| PAR | lieferbar | Gewebefarbe: Grün |
| PAZ-PAR | lieferbar | Gewebefarbe: Weiß / Grün |
Die Ausformungen für die Einlegeteile sind fertigungsseitig mit einer ca. 0,2 mm dicken TPU-Haut verschlossen. Zum Einsetzen der Profilbefestigung müssen diese Ausformungen geöffnet werden. Möchten Sie den Zahnriemen gelocht geliefert bekommen, dann teilen Sie bitte Ihrem zuständigen BRECO-Vertriebspartner bei der Bestellung den gewünschten Abstand C mit. Der kleinste Längsabstand der Ausformungen im Riemenzahn entspricht der Teilung des Riemens.
| Zahntragfähigkeit (spezifische Riemenzahnbelastbarkeit) |
|---|
| ATNS20 | Zulässige Zugkraft des Riemens Fzul / Riemengewicht | ||||
|---|---|---|---|---|---|
| Riemenbreite | b [mm] | 50 | 75 | ||
| M | E- / Stahl-Zugträger | FTzul [N] | 11.200 | 19.600 | |
| Spez. Federrate (E- / Stahl-Zugträger) | Cspez [N] | 2,8·10^6 | 4,2·10^6 | ||
| VA-Zugträger | FTzul [N] | - | - | ||
| Spez. Federrate (VA-Zugträger) | Cspez [N] | 1,83·10^6 | 2,73·10^6 | ||
| V | E- / Stahl-Zugträger | FTzul [N] | 2.700 | 4.000 | |
| VA-Zugträger | TTzul [N] | - | - | ||
| Gewicht ( ATNS20 ) | [kg/m] | 0,433 | 0,717 | ||
ATNS20 - Zahntragfähigkeit FUspez pro eingreifenden Riemenzahn in N
| ATNS20 | Biegewilligkeit (Mindestzähnezahlen / Mindestdurchmesser) | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Stahl-Zugträger | VA-Zugträger | ||||||||||||
| Standard | DC | Standard | DC | ||||||||||
 |
Mindestzähnezahl ohne Gegenbiegung (zmin) | 25 | - | - | - | ||||||||
| Mindestdurchmesser der Spannrolle ohne Gegenbiegung (dmin [mm]) | 160 | - | - | - | |||||||||
Umfangskraft FU
Die übertragbare Umfangskraft FU richtet sich nach der Tragfähigkeit FUspez und der an der Antriebsscheibe realisierten Eingriffszähnezahl ze, welche mindestens zemin = 6 betragen sollte. Für die Berechnung werden maximal zemax = 6 (verschweißte Riemen) und zemax = 12 (Meterware) angesetzt.
