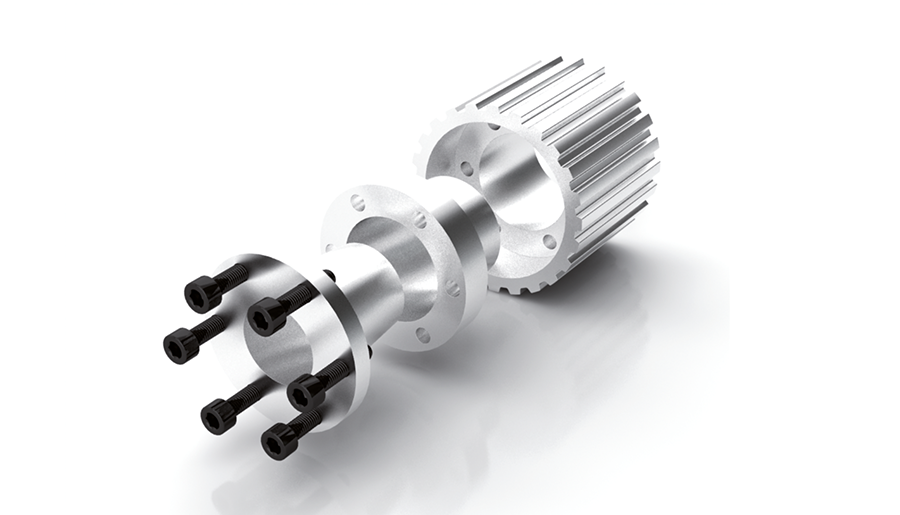

Flächenpressung | Spannschrauben | |||||||
---|---|---|---|---|---|---|---|---|
Drehmoment | Axialkraft | Welle | Nabe | DIN 912 | Anzugsmoment | |||
Anwendung | D1 b [mm] | dxD b [mm] | MT [Nm] | FA [KN] | pW [N/mm2] | pN [N/mm2] | 12.9 Anzahl x Typ |
MS [Nm] |
niedrige bis mittlere Drehmomete | 45 | 15 x 24 | 127 | 17 | 185 | 115 | 3 x M6 | 17 |
niedrige bis mittlere Drehmomete | 45 | 16 x 24 | 136 | 17 | 175 | 115 | 3 x M6 | 17 |
niedrige bis mittlere Drehmomete | 47 | 18 x 26 | 200 | 22 | 180 | 125 | 4 x M6 | 17 |
niedrige bis mittlere Drehmomete | 49 | 19 x 27 | 210 | 22 | 170 | 120 | 4 x M6 | 17 |
niedrige bis mittlere Drehmomete | 50 | 20 x 28 | 220 | 22 | 160 | 115 | 4 x M6 | 17 |
niedrige bis mittlere Drehmomete | 54 | 22 x 32 | 250 | 22 | 115 | 80 | 4 x M6 | 17 |
niedrige bis mittlere Drehmomete | 56 | 24 x 34 | 270 | 22 | 105 | 75 | 4 x M6 | 17 |
mittlere bis hohe Drehmomente | 62 | 14 x 55 | 120 | 18 | 205 | 55 | 3 x M8 | 25 |
mittlere bis hohe Drehmomente | 62 | 16 x 55 | 140 | 18 | 180 | 55 | 3 x M8 | 25 |
mittlere bis hohe Drehmomente | 62 | 18 x 55 | 150 | 18 | 160 | 55 | 3 x M8 | 25 |
mittlere bis hohe Drehmomente | 62 | 19 x 55 | 160 | 18 | 150 | 55 | 3 x M8 | 25 |
mittlere bis hohe Drehmomente | 62 | 20 x 55 | 170 | 18 | 145 | 55 | 3 x M8 | 25 |
mittlere bis hohe Drehmomente | 62 | 22 x 55 | 280 | 25 | 185 | 75 | 3 x M8 | 35 |
mittlere bis hohe Drehmomente | 62 | 24 x 55 | 300 | 25 | 170 | 75 | 3 x M8 | 35 |
mittlere bis hohe Drehmomente | 62 | 25 x 55 | 310 | 25 | 165 | 75 | 3 x M8 | 35 |
mittlere bis hohe Drehmomente | 62 | 28 x 55 | 430 | 31 | 175 | 90 | 3 x M8 | 41 |
mittlere bis hohe Drehmomente | 62 | 30 x 55 | 470 | 31 | 165 | 90 | 3 x M8 | 41 |
mittlere bis hohe Drehmomente | 72 | 32 x 65 | 690 | 44 | 213 | 105 | 5 x M8 | 35 |
mittlere bis hohe Drehmomente | 72 | 35 x 65 | 910 | 52 | 234 | 126 | 5 x M8 | 41 |
mittlere bis hohe Drehmomente | 72 | 38 x 65 | 990 | 52 | 216 | 126 | 5 x M8 | 41 |
mittlere bis hohe Drehmomente | 72 | 40 x 65 | 1.050 | 52 | 205 | 126 | 5 x M8 | 41 |
