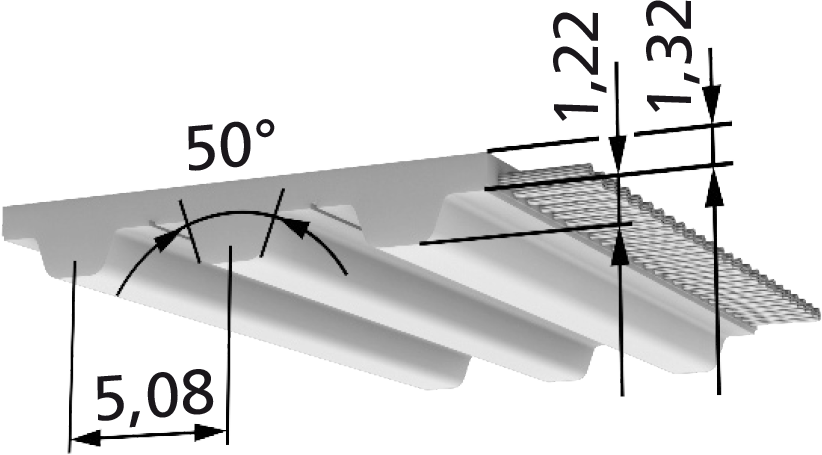

Riemenbreiten b [mm] (Zwischenbreiten auf Anfrage) | |||||
---|---|---|---|---|---|
6,35 | 7,94 | 9,53 | 12,7 | 19,1 | 25,4 |
Lieferbare Längen und Ausführungen | XL | Bemerkung |
---|---|---|
Standardlängen | siehe Tabelle | - |
Wickelbreite | b=101,6 mm | - |
Mindestabnahmemenge | 1 Wickel | - |
Längenabstufung von Zahn zu Zahn | auf Anfrage | - |
StandardPlus-Ausführung | - | - |
Größere Längen | auf Anfrage | Mindestabnahmemenge anfragen |
Standardmaterial (BRECOFLEX bis 700 mm) | TPUST3 | - |
Standardmaterial (BRECOFLEX ab 720 mm) | - | - |
Stahl-Zugträger | Standard | - |
E-Zugträger | - | - |
VA(-E)-Zugträger | - | - |
PAZ | lieferbar | - |
DL / DL-PAZ (bmax=100 mm) | nicht lieferbar | - |
DR / DR-PAZ (bmax=100 mm) | nicht lieferbar | - |
T / T-PAZ (bmax=100 mm) | nicht lieferbar | - |
Standardlängen [mm] / Zähnezahlen | |||||
---|---|---|---|---|---|
Länge [mm] | Zähnezahl | Länge [mm] | Zähnezahl | Länge [mm] | Zähnezahl |
152,4 | 30 | 330,2 | 65 | 508 | 100 |
177,8 | 35 | 355,6 | 70 | 533,4 | 105 |
203,2 | 40 | 381 | 75 | 558,8 | 110 |
228,6 | 45 | 406,4 | 80 | 584,2 | 115 |
254 | 50 | 431,8 | 85 | 609,6 | 120 |
279,4 | 55 | 457,2 | 90 | 635 | 125 |
304,8 | 60 | 482,6 | 95 | 660,4 | 130 |
Zahntragfähigkeit (spezifische Riemenzahnbelastbarkeit) | |||||||
---|---|---|---|---|---|---|---|
Drehzahl n [min-1] | FUspez [N/cm] | Mspez [Ncm/cm] | Pspez [W/cm] | ||||
0 | 24,4 | 1,973 | 0 | ||||
20 | 23,8 | 1,922 | 0,04 | ||||
40 | 23,2 | 1,879 | 0,079 | ||||
60 | 22,8 | 1,842 | 0,116 | ||||
80 | 22,4 | 1,809 | 0,152 | ||||
100 | 22 | 1,78 | 0,186 | ||||
200 | 20,6 | 1,667 | 0,349 | ||||
300 | 19,63 | 1,587 | 0,498 | ||||
400 | 18,86 | 1,525 | 0,639 | ||||
500 | 18,23 | 1,474 | 0,772 | ||||
600 | 17,7 | 1,431 | 0,899 | ||||
700 | 17,24 | 1,394 | 1,022 | ||||
800 | 16,83 | 1,361 | 1,14 | ||||
900 | 16,47 | 1,332 | 1,255 | ||||
1.000 | 16,14 | 1,305 | 1,367 | ||||
1.100 | 15,84 | 1,281 | 1,475 | ||||
1.200 | 15,57 | 1,259 | 1,582 | ||||
1.300 | 15,31 | 1,238 | 1,685 | ||||
1.400 | 15,07 | 1,219 | 1,787 | ||||
1.500 | 14,85 | 1,201 | 1,886 | ||||
1.600 | 14,64 | 1,184 | 1,984 | ||||
1.700 | 14,45 | 1,168 | 2,08 | ||||
1.800 | 14,26 | 1,153 | 2,17 | ||||
1.900 | 14,08 | 1,139 | 2,27 | ||||
2.000 | 13,91 | 1,125 | 2,36 | ||||
2.200 | 13,6 | 1,1 | 2,53 | ||||
2.400 | 13,31 | 1,076 | 2,71 | ||||
2.600 | 13,05 | 1,055 | 2,87 | ||||
2.800 | 12,8 | 1,035 | 3,06 | ||||
3.000 | 12,57 | 1,017 | 3,19 | ||||
3.200 | 12,36 | 0,999 | 3,35 | ||||
3.400 | 12,16 | 0,983 | 3,5 | ||||
3.600 | 11,96 | 0,967 | 3,65 | ||||
3.800 | 11,78 | 0,953 | 3,79 | ||||
4.000 | 11,61 | 0,939 | 3,93 | ||||
4.500 | 11,21 | 0,907 | 4,27 | ||||
5.000 | 10,86 | 0,878 | 4,6 | ||||
5.500 | 10,54 | 0,852 | 4,91 | ||||
6.000 | 10,24 | 0,828 | 5,2 | ||||
6.500 | 9,97 | 0,806 | 5,49 | ||||
7.000 | 9,72 | 0,786 | 5,76 | ||||
7.500 | 9,49 | 0,767 | 6,02 | ||||
8.000 | 9,27 | 0,749 | 6,28 | ||||
8.500 | 9,06 | 0,732 | 6,52 | ||||
9.000 | 8,86 | 0,717 | 6,76 | ||||
9.500 | 8,68 | 0,702 | 6,98 | ||||
10.000 | 8,51 | 0,688 | 7,2 |
XL | Zulässige Zugkraft des Riemens Fzul / Riemengewicht | |||||||
---|---|---|---|---|---|---|---|---|
Riemenbreite | b [mm] | 6,35 | 7,94 | 9,53 | 12,7 | 19,1 | 25,4 | |
E- / Stahl-Zugträger | Fzul | 180 | 240 | 300 | 420 | 690 | 930 | |
VA-Zugträger | Fzul | - | - | - | - | - | - | |
Riemengewicht | Standard | [kg/m] | 0,016 | 0,02 | 0,024 | 0,03 | 0,038 | 0,061 |
DL | [kg/m] | - | - | - | - | - | - | |
DR | [kg/m] | - | - | - | - | - | - | |
T | [kg/m] | - | - | - | - | - | - |
XL | Biegewilligkeit (Mindestzähnezahlen / Mindestdurchmesser) | ||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Stahl-Zugträger | E-Zugträger | VA-Zugträger | |||||||||||
Standard | DL | DR | T | Standard | DL | DR | T | Standard | DL | DR | T | ||
![]() |
Mindestzähnezahl ohne Gegenbiegung (zmin) | 10 | - | - | - | - | - | - | - | - | - | - | - |
Mindestdurchmesser der Spannrolle ohne Gegenbiegung (dmin [mm]) | 30 | - | - | - | - | - | - | - | - | - | - | - | |
![]() |
Mindestzähnezahl mit Gegenbiegung (zmin) | 15 | - | - | - | - | - | - | - | - | - | - | - |
Mindestdurchmesser der Spannrolle mit Gegenbiegung (dmin [mm]) | 30 | - | - | - | - | - | - | - | - | - | - | - |
