BRECOFLEX® H

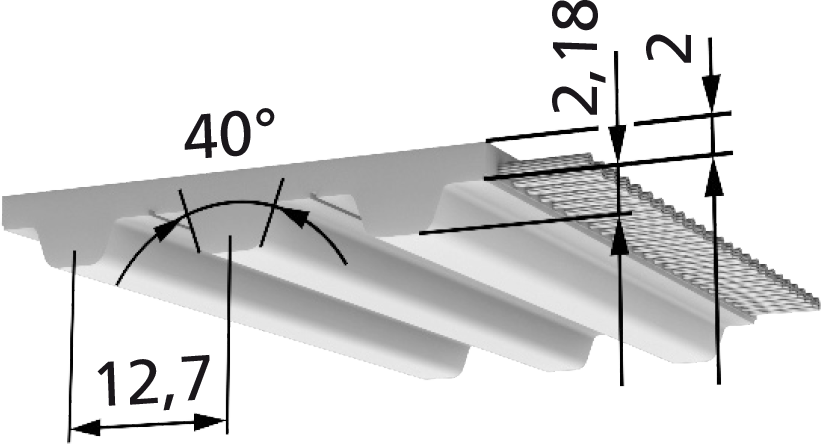

  • Standard

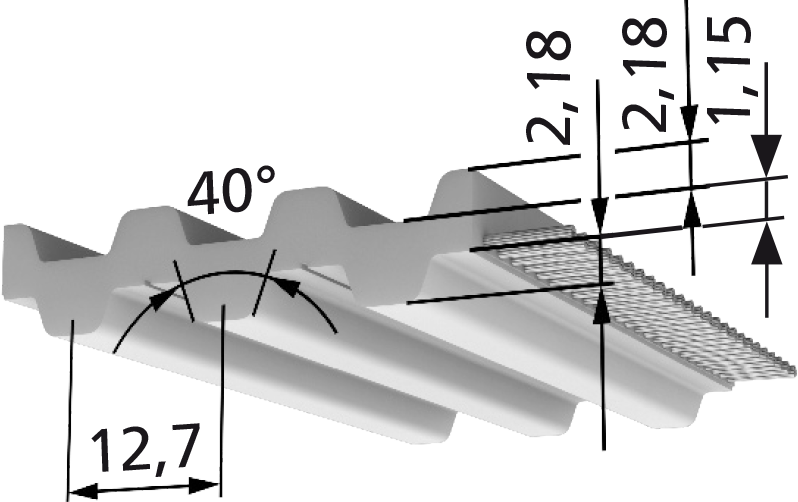

  • Doppelt verzahnt

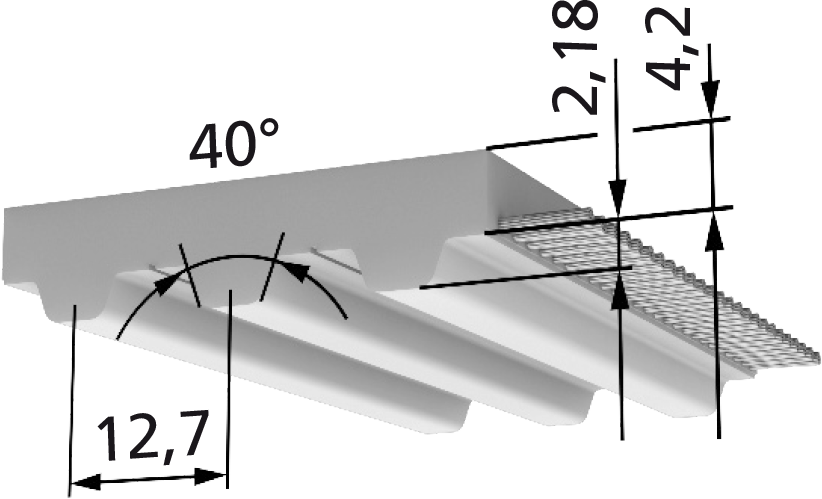

  • Verstärkter Riemenrücken
  • Ausführung T
Mein Katalog PDF

Eigenschaften

  • BRECOFLEX®
  • Zoll-Zahnriemen
  • (endlos)
Riemenbreiten b [mm] (Zwischenbreiten auf Anfrage)
12,7 19,1 25,4 38,1 50,8 76,2 101,6
Lieferbare Längen und Ausführungen H Bemerkung
Standardlängen siehe Tabelle ohne Mindestabnahmemenge
Wickelbreite b=101,6 mm -
Mindestabnahmemenge - -
Längenabstufung von Zahn zu Zahn 723,9 mm bis 16.002 mm bei Zwischenlängen Mindestabnahmemenge anfragen
StandardPlus-Ausführung 723,9 mm bis 16.002 mm -
Größere Längen auf Anfrage Mindestabnahmemenge anfragen
Standardmaterial (BRECOFLEX bis 700 mm) - -
Standardmaterial (BRECOFLEX ab 720 mm) TPUST1 weitere Materialien auf Anfrage
Stahl-Zugträger Standard -
E-Zugträger - -
VA(-E)-Zugträger - -
PAZ lieferbar ohne Mindestabnahmemenge bei Standardlängen
DL / DL-PAZ (bmax=100 mm) ab 901,7 mm Mindestabnahmemenge anfragen
DR / DR-PAZ (bmax=100 mm) ab 901,7 mm Mindestabnahmemenge anfragen
T / T-PAZ (bmax=100 mm) lieferbar Mindestabnahmemenge anfragen
Standardlängen [mm] / Zähnezahlen
Länge [mm] Zähnezahl Länge [mm] Zähnezahl Länge [mm] Zähnezahl
1.066,8 841.676,4 1323.175 250
1.143 901.778 1403.556 280
1.219,2 961.905 1504.318 340
1.295,4 1022.032 1605.080 400
1.371,6 1082.159 1705.842 460
1.447,8 1142.286 1806.604 520
1.524 1202.540 2007.620 600
1.600,2 1262.794 220
Zahntragfähigkeit (spezifische Riemenzahnbelastbarkeit)
Drehzahl n [min-1] FUspez [N/cm] Mspez [Ncm/cm] Pspez [W/cm]
0 44 8,9 0
20 42,7 8,64 0,181
40 41,6 8,41 0,352
60 40,7 8,22 0,516
80 39,8 8,05 0,674
100 39,1 7,89 0,827
200 36,1 7,3 1,53
300 34,1 6,89 2,16
400 32,5 6,56 2,75
500 31,1 6,3 3,3
600 30 6,07 3,81
700 29,1 5,88 4,31
800 28,2 5,71 4,78
900 27,5 5,55 5,23
1.000 26,8 5,41 5,67
1.100 26,2 5,29 6,09
1.200 25,6 5,17 6,5
1.300 25,1 5,06 6,89
1.400 24,6 4,96 7,28
1.500 24,1 4,87 7,65
1.600 23,7 4,78 8,01
1.700 23,2 4,7 8,36
1.800 22,9 4,62 8,71
1.900 22,5 4,54 9,04
2.000 22,1 4,47 9,37
2.200 21,5 4,34 10
2.400 20,9 4,22 10,6
2.600 20,3 4,11 11,18
2.800 19,81 4 11,74
3.000 19,33 3,91 12,27
3.200 18,88 3,82 12,79
3.400 18,45 3,73 13,28
3.600 18,05 3,65 13,76
3.800 17,68 3,57 14,22
4.000 17,32 3,5 14,66
4.500 16,49 3,33 15,7
5.000 15,74 3,18 16,66
5.500 15,07 3,05 17,55
6.000 14,46 2,92 18,36
6.500 13,89 2,81 19,11
7.000 13,36 2,7 19,8
7.500 12,87 2,6 20,4
8.000 12,42 2,51 21
8.500 11,99 2,42 21,6
9.000 11,58 2,34 22,1
9.500 11,19 2,26 22,5
10.000 10,83 2,19 22,9
H Zulässige Zugkraft des Riemens Fzul / Riemengewicht
Riemenbreite b [mm] 12,719,125,438,150,876,2101,6
E- / Stahl-Zugträger Fzul 8001.3001.8002.8003.8005.8007.900
VA-Zugträger Fzul -------
Riemengewicht Standard [kg/m] 0,0530,0790,1080,1610,2160,3240,432
DL [kg/m] 0,0640,0970,130,1960,2620,3940,527
DR [kg/m] 0,0850,1280,1710,2580,3450,5180,692
T [kg/m] 0,0820,1240,1650,2490,3330,4990,668
H Biegewilligkeit (Mindestzähnezahlen / Mindestdurchmesser)
Stahl-Zugträger E-Zugträger VA-Zugträger
Standard DL DR T Standard DL DR T Standard DL DR T
Mindestzähnezahl ohne Gegenbiegung (zmin) 14 20 20 20 - - - - - - - -
Mindestdurchmesser der Spannrolle ohne Gegenbiegung (dmin [mm]) 60 60 80 80 - - - - - - - -
Mindestzähnezahl mit Gegenbiegung (zmin) 20 20 20 20 - - - - - - - -
Mindestdurchmesser der Spannrolle mit Gegenbiegung (dmin [mm]) 80 80 80 80 - - - - - - - -
