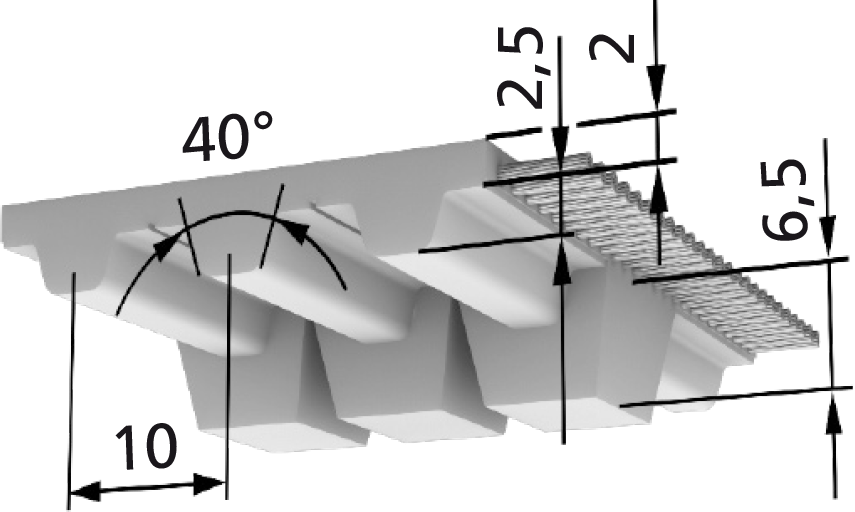

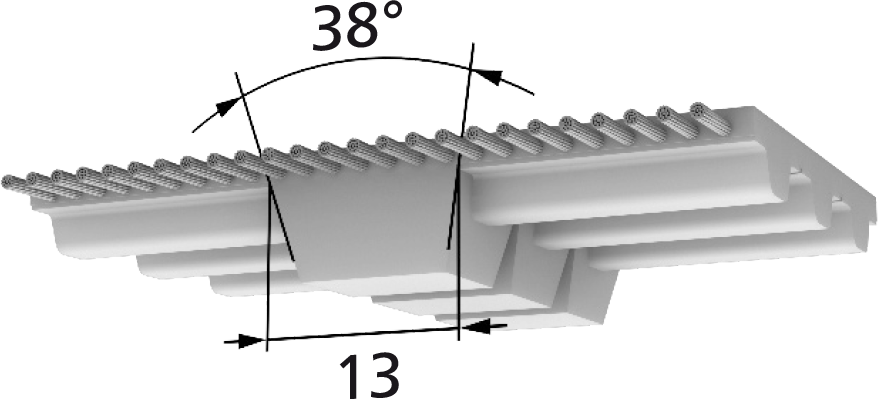

BRECOFLEX® TK10K13

  • Standard
  • Standard
Mein Katalog PDF

Eigenschaften

  • BRECOFLEX®
  • Selbstführende Spurzahnriemen
  • (endlos)
Riemenbreiten b [mm] (Zwischenbreiten auf Anfrage)
50
Lieferbare Längen und Ausführungen TK10K13 Bemerkung
Standardlängen siehe Tabelle ohne Mindestabnahmemenge
Wickelbreite b=50 mm -
Mindestabnahmemenge - -
Längenabstufung von Zahn zu Zahn 1200 mm bis 22.000 mm bei Zwischenlängen Mindestabnahmemenge anfragen
StandardPlus-Ausführung 1200 mm bis 22.000 mm -
Größere Längen auf Anfrage Mindestabnahmemenge anfragen
Standardmaterial (BRECOFLEX bis 700 mm) - -
Standardmaterial (BRECOFLEX ab 720 mm) TPUST1 weitere Materialien auf Anfrage
Stahl-Zugträger Standard -
E-Zugträger lieferbar Mindestabnahmemenge anfragen
VA(-E)-Zugträger lieferbar Mindestabnahmemenge anfragen
PAZ lieferbar ohne Mindestabnahmemenge bei Standardlängen
DL / DL-PAZ (bmax=100 mm) nicht lieferbar -
DR / DR-PAZ (bmax=100 mm) nicht lieferbar -
T / T-PAZ (bmax=100 mm) nicht lieferbar -
Standardlängen [mm] / Zähnezahlen
Länge [mm] Zähnezahl Länge [mm] Zähnezahl Länge [mm] Zähnezahl
1.500 1502.800 2805.300 530
1.560 1563.000 3005.600 560
1.610 1613.100 3106.000 600
1.750 1753.150 3156.300 630
1.780 1783.350 3356.700 670
1.880 1883.750 3757.100 710
1.960 1964.000 4007.500 750
2.250 2254.250 4258.000 800
2.360 2364.500 4509.000 900
2.500 2504.750 475
2.650 2655.000 500
Zahntragfähigkeit (spezifische Riemenzahnbelastbarkeit)
Drehzahl n [min-1] FUspez [N/cm] Mspez [Ncm/cm] Pspez [W/cm]
0 50,5 8,04 0
20 49 7,8 0,163
40 47,7 7,6 0,318
60 46,6 7,42 0,466
80 45,7 7,27 0,609
100 44,8 7,13 0,746
200 41,4 6,6 1,381
300 39,1 6,22 1,953
400 37,2 5,92 2,48
500 35,7 5,68 2,98
600 34,4 5,48 3,44
700 33,3 5,31 3,89
800 32,4 5,15 4,32
900 31,5 5,01 4,73
1.000 30,7 4,89 5,12
1.100 30 4,77 5,5
1.200 29,3 4,67 5,87
1.300 28,7 4,57 6,22
1.400 28,2 4,48 6,57
1.500 27,6 4,4 6,91
1.600 27,1 4,32 7,23
1.700 26,7 4,24 7,55
1.800 26,2 4,17 7,86
1.900 25,8 4,1 8,16
2.000 25,4 4,04 8,46
2.200 24,6 3,92 9,03
2.400 23,9 3,81 9,58
2.600 23,3 3,71 10,1
2.800 22,7 3,62 10,6
3.000 22,2 3,53 11,08
3.200 21,7 3,45 11,55
3.400 21,2 3,36 11,99
3.600 20,7 3,3 12,42
3.800 20,3 3,23 12,84
4.000 19,86 3,16 13,24
4.500 18,91 3,01 14,18
5.000 18,06 2,87 15,05
5.500 17,28 2,75 15,84
6.000 16,58 2,64 16,58
6.500 15,93 2,54 17,26
7.000 15,33 2,44 17,88
7.500 14,76 2,35 18,46
8.000 14,24 2,27 18,99
8.500 13,74 2,18 19,47
9.000 13,28 2,11 19,92
9.500 12,84 2,04 20,3
10.000 12,42 1,976 20,7
TK10K13 Zulässige Zugkraft des Riemens Fzul / Riemengewicht
Riemenbreite b [mm] 50
E- / Stahl-Zugträger Fzul 3.800
VA-Zugträger Fzul 3.040
Riemengewicht Standard [kg/m] 0,283
DL [kg/m] -
DR [kg/m] -
T [kg/m] -
TK10K13 Biegewilligkeit (Mindestzähnezahlen / Mindestdurchmesser)
Stahl-Zugträger E-Zugträger VA-Zugträger
Standard DL DR T Standard DL DR T Standard DL DR T
Mindestzähnezahl ohne Gegenbiegung (zmin) 25 - - - 25 - - - 25 - - -
Mindestdurchmesser der Spannrolle ohne Gegenbiegung (dmin [mm]) 80 - - - 80 - - - 80 - - -
Mindestzähnezahl mit Gegenbiegung (zmin) 25 - - - 25 - - - 40 - - -
Mindestdurchmesser der Spannrolle mit Gegenbiegung (dmin [mm]) 120 - - - 120 - - - 130 - - -
