BRECOFLEX® ATP10

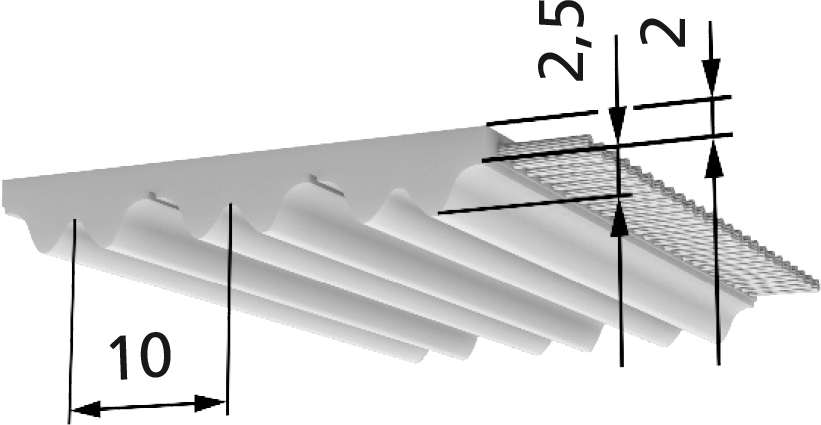

  • Standard

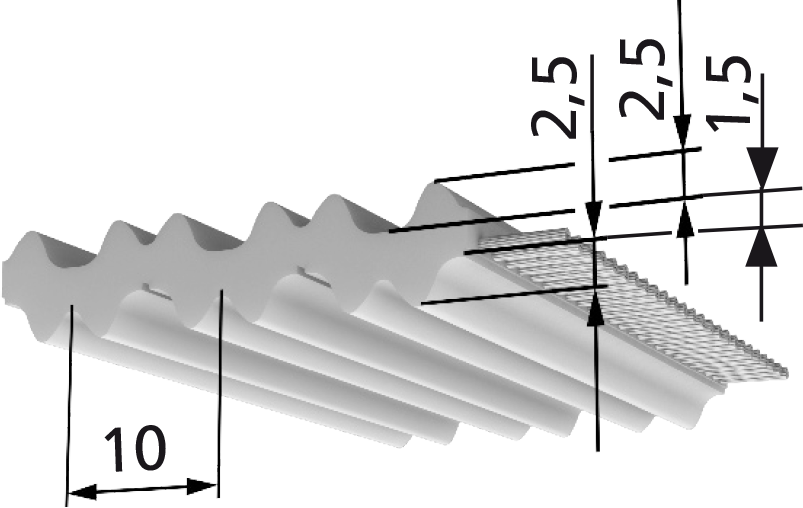

  • Doppelt verzahnt
Mein Katalog PDF

Eigenschaften

  • BRECOFLEX®
  • Hochleistungszahnriemen
  • (endlos)
Riemenbreiten b [mm] (Zwischenbreiten auf Anfrage)
16 25 32 50 75 100
Lieferbare Längen und Ausführungen ATP10 Bemerkung
Standardlängen siehe Tabelle ohne Mindestabnahmemenge
Wickelbreite b=100 mm -
Mindestabnahmemenge - -
Längenabstufung von Zahn zu Zahn 1.100 mm bis 12.000 mm bei Zwischenlängen Mindestabnahmemenge anfragen
StandardPlus-Ausführung 1.100 mm bis 12.000 mm -
Größere Längen auf Anfrage Mindestabnahmemenge anfragen
Standardmaterial (BRECOFLEX bis 700 mm) - -
Standardmaterial (BRECOFLEX ab 720 mm) TPUSM1 weitere Materialien auf Anfrage
Stahl-Zugträger Standard -
E-Zugträger lieferbar Mindestabnahmemenge anfragen
VA(-E)-Zugträger nicht lieferbar -
PAZ nicht lieferbar ohne Mindestabnahmemenge bei Standardlängen
DL / DL-PAZ (bmax=100 mm) nur DL-Ausführung lieferbar Mindestabnahmemenge anfragen
DR / DR-PAZ (bmax=100 mm) nicht lieferbar -
T / T-PAZ (bmax=100 mm) nicht lieferbar -
Standardlängen [mm] / Zähnezahlen
Länge [mm] Zähnezahl Länge [mm] Zähnezahl Länge [mm] Zähnezahl
1.500 1502.650 2654.500 450
1.600 1602.800 2804.750 475
1.700 1703.000 3005.000 500
1.900 1903.150 3155.300 530
2.000 2003.350 3355.600 560
2.120 2123.550 3556.000 600
2.240 2243.750 3756.300 630
2.360 2364.000 400
2.500 2504.250 425
Zahntragfähigkeit (spezifische Riemenzahnbelastbarkeit)
Drehzahl n [min-1] FUspez [N/cm] Mspez [Ncm/cm] Pspez [W/cm]
0 95,5 15,199 0
20 94,098 14,976 0,314
40 92,785 14,767 0,619
60 91,551 14,571 0,915
80 90,385 14,385 1,205
100 89,282 14,21 1,488
150 86,756 13,808 2,169
200 84,505 13,449 2,817
300 80,642 12,835 4,032
400 77,357 12,312 5,157
500 74,535 11,863 6,211
600 72,052 11,467 7,205
700 69,834 11,114 8,147
730 69,212 11,015 8,42
800 67,831 10,796 9,043
900 66,004 10,505 9,9
1.000 64,325 10,238 10,72
1.100 62,772 9,99 11,507
1.200 61,328 9,761 12,265
1.300 59,977 9,546 12,994
1.400 58,709 9,344 13,698
1.460 57,984 9,228 14,108
1.500 57,514 9,154 14,377
1.600 56,348 8,968 15,025
1.700 55,313 8,803 15,671
1.800 54,294 8,641 16,287
1.900 53,323 8,487 16,884
2.000 52,396 8,339 17,464
2.200 50,656 8,062 18,572
2.400 49,052 7,807 19,619
2.600 47,562 7,57 20,609
2.800 46,173 7,349 21,546
2.880 45,642 7,264 21,907
3.000 44,871 7,141 22,434
3.200 43,645 6,946 23,276
3.400 42,488 6,762 24,075
3.600 41,393 6,588 24,834
3.800 40,352 6,422 25,554
4.000 39,361 6,264 26,239
4.500 37,073 5,9 27,803
5.000 35,012 5,572 29,175
5.500 33,138 5,274 30,374
6.000 31,419 5 31,417
6.500 29,832 4,748 32,316
7.000 28,358 4,513 33,082
7.500 26,981 4,294 33,724
8.000 25,691 4,089 34,252
8.500 24,475 3,895 34,67
9.000 23,328 3,713 34,989
9.500 22,24 3,54 35,211
10.000 21,207 3,375 35,342
ATP10 Zulässige Zugkraft des Riemens Fzul / Riemengewicht
Riemenbreite b [mm] 1625325075100
E- / Stahl-Zugträger Fzul 2.0003.5004.7507.75012.00016.000
VA-Zugträger Fzul ------
Riemengewicht Standard [kg/m] 0,0960,150,1920,30,450,6
DL [kg/m] 0,0970,1540,20,3160,4770,636
DR [kg/m] ------
T [kg/m] ------
ATP10 Biegewilligkeit (Mindestzähnezahlen / Mindestdurchmesser)
Stahl-Zugträger E-Zugträger VA-Zugträger
Standard DL DR T Standard DL DR T Standard DL DR T
Mindestzähnezahl ohne Gegenbiegung (zmin) 15 25 - - 12 20 - - - - - -
Mindestdurchmesser der Spannrolle ohne Gegenbiegung (dmin [mm]) 50 80 - - 50 60 - - - - - -
Mindestzähnezahl mit Gegenbiegung (zmin) 25 25 - - 20 20 - - - - - -
Mindestdurchmesser der Spannrolle mit Gegenbiegung (dmin [mm]) 120 120 - - 80 100 - - - - - -
