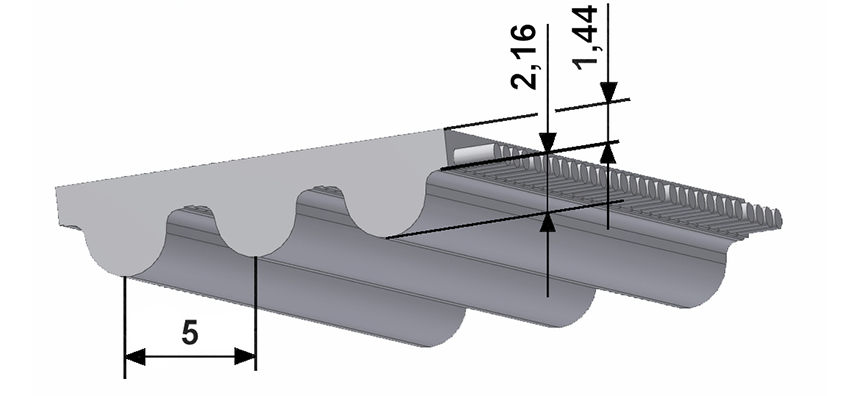

BRECOclassic® HTD5 CLA
-
Standard
| Riemenbreiten b [mm] (Zwischenbreiten auf Anfrage) | |||||||
|---|---|---|---|---|---|---|---|
| 10 | 15 | 20 | 25 | 30 | 50 | 75 | 100 |
| Lieferbare Längen und Ausführungen | HTD5 CLA | Bemerkung |
|---|---|---|
| Standardlängen | 50 oder 100 m-Rolle | - |
| Zuschnitte / Längen > 100 m | auf Anfrage | - |
| Zwischenbreiten / weitere Breiten | nicht lieferbar | - |
| Mindestlänge endlos verschweißt (b<=100 mm) | 880 mm | - |
| Mindestlänge endlos verschweißt (b>100 mm) | nicht lieferbar | - |
| Standardmaterial | TPUCLA | - |
| Stahl-Zugträger | Standard | - |
| E-Zugträger | nicht lieferbar | - |
| VA-E-Zugträger | nicht lieferbar | - |
| PAZ | lieferbar | - |
| PAR | lieferbar | - |
| PAZ-PAR | lieferbar | - |
| DL / DL-PAZ | nicht lieferbar | - |
| DR / DR-PAZ | nicht lieferbar | - |
| T / T-PAZ | nicht lieferbar | - |
| Zahntragfähigkeit (spezifische Riemenzahnbelastbarkeit) | |||||||
|---|---|---|---|---|---|---|---|
| Drehzahl n [min-1] | Ftspez [N/cm] | ||||||
| 0 | 38,81 | ||||||
| 20 | 38,37 | ||||||
| 40 | 37,95 | ||||||
| 60 | 37,55 | ||||||
| 80 | 37,17 | ||||||
| 100 | 36,82 | ||||||
| 200 | 35,24 | ||||||
| 300 | 33,94 | ||||||
| 400 | 32,83 | ||||||
| 500 | 31,86 | ||||||
| 600 | 31 | ||||||
| 700 | 30,23 | ||||||
| 800 | 29,53 | ||||||
| 900 | 28,89 | ||||||
| 1.000 | 28,29 | ||||||
| 1.100 | 27,75 | ||||||
| 1.200 | 27,24 | ||||||
| 1.300 | 26,76 | ||||||
| 1.400 | 26,31 | ||||||
| 1.500 | 25,88 | ||||||
| 1.600 | 25,48 | ||||||
| 1.700 | 25,1 | ||||||
| 1.800 | 24,74 | ||||||
| 1.900 | 24,39 | ||||||
| 2.000 | 24,06 | ||||||
| 2.200 | 23,43 | ||||||
| 2.400 | 22,86 | ||||||
| 2.600 | 22,32 | ||||||
| 2.800 | 21,83 | ||||||
| 3.000 | 21,36 | ||||||
| 3.200 | 20,92 | ||||||
| 3.400 | 20,5 | ||||||
| 3.600 | 20,1 | ||||||
| 3.800 | 19,73 | ||||||
| 4.000 | 19,37 | ||||||
| 4.500 | 18,54 | ||||||
| 5.000 | 17,8 | ||||||
| 5.500 | 17,12 | ||||||
| 6.000 | 16,5 | ||||||
| 6.500 | 15,92 | ||||||
| 7.000 | 15,39 | ||||||
| 7.500 | 14,89 | ||||||
| 8.000 | 14,42 | ||||||
| 8.500 | 13,98 | ||||||
| 9.000 | 13,56 | ||||||
| 9.500 | 13,17 | ||||||
| 10.000 | 12,79 | ||||||
| HTD5 CLA | Zulässige Zugkraft des Riemens Fzul / Riemengewicht | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Riemenbreite | b [mm] | 10 | 15 | 20 | 25 | 30 | 50 | 75 | 100 | |
| M | E- / Stahl-Zugträger | FTzul [N] | 770 | 1.190 | 1.540 | 1.750 | 2.380 | 3.500 | 5.250 | 7.000 |
| Spez. Federrate (E- / Stahl-Zugträger) | Cspez [N] | 0,192·10^6 | 0,298·10^6 | 0,385·10^6 | 0,437·10^6 | 0,595·10^6 | 0,875·10^6 | 1,31·10^6 | 1,75·10^6 | |
| VA-Zugträger | FTzul [N] | - | - | - | - | - | - | - | - | |
| Spez. Federrate (VA-Zugträger) | Cspez [N] | - | - | - | - | - | - | - | - | |
| V | E- / Stahl-Zugträger | FTzul [N] | 385 | 595 | 770 | 875 | 1.190 | 1.750 | 2.625 | 3.500 |
| VA-Zugträger | TTzul [N] | - | - | - | - | - | - | - | - | |
| Riemengewicht (Standard) | [kg/m] | 0,037 | 0,056 | 0,074 | 0,093 | 0,111 | 0,185 | 0,278 | 0,37 | |
| Riemengewicht (DL) | [kg/m] | - | - | - | - | - | - | - | - | |
| Riemengewicht (DR) | [kg/m] | - | - | - | - | - | - | - | - | |
| Riemengewicht (T) | [kg/m] | - | - | - | - | - | - | - | - | |
| HTD5 CLA | Biegewilligkeit (Mindestzähnezahlen / Mindestdurchmesser) | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Stahl-Zugträger | E-Zugträger | VA-Zugträger | |||||||||||
| Standard | DL | DR | T | Standard | DL | DR | T | Standard | DL | DR | T | ||
 |
Mindestzähnezahl ohne Gegenbiegung (zmin) | 18 | - | - | - | - | - | - | - | - | - | - | - |
| Mindestdurchmesser der Spannrolle ohne Gegenbiegung (dmin [mm]) | 30 | - | - | - | - | - | - | - | - | - | - | - | |
 |
Mindestzähnezahl mit Gegenbiegung (zmin) | 25 | - | - | - | - | - | - | - | - | - | - | - |
| Mindestdurchmesser der Spannrolle mit Gegenbiegung (dmin [mm]) | 60 | - | - | - | - | - | - | - | - | - | - | - | |
