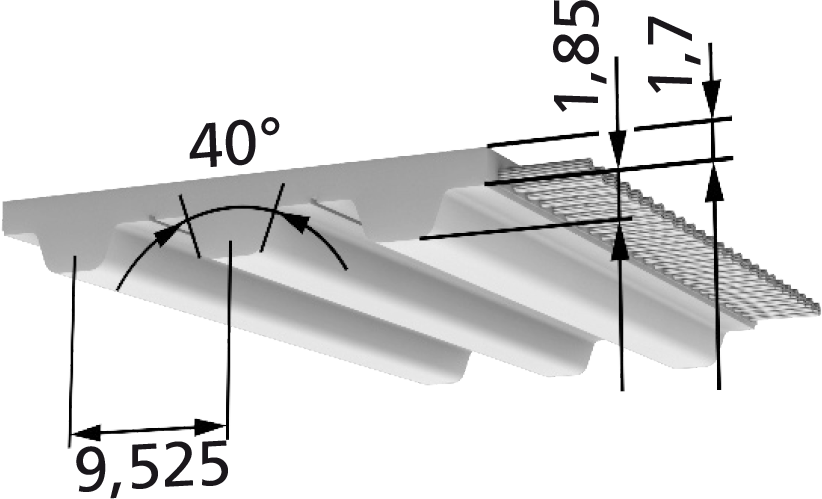

BRECO® T3/8"
-
Standard
Mein Katalog
PDF
Eigenschaften
- BRECO®
- Selbstführende Zahnriemen
- Meterware (M) endlos verschweißt (V)
| Riemenbreiten b [mm] (Zwischenbreiten auf Anfrage) | ||||||
|---|---|---|---|---|---|---|
| 9,53 | 12,7 | 19,1 | 25,4 | 38,1 | 50,8 | 76,2 |
| Lieferbare Längen und Ausführungen | T3/8" | Bemerkung |
|---|---|---|
| Standardlängen | 50 oder 100 m Rolle | - |
| Zuschnitte / Längen > 100 m | auf Anfrage | - |
| Zwischenbreiten / weitere Breiten | auf Anfrage | - |
| Mindestlänge endlos verschweißt (b<=100 mm) | 880 mm | - |
| Mindestlänge endlos verschweißt (b>100 mm) | nicht lieferbar | - |
| Standardmaterial | TPUST1 | weitere Materialien auf Anfrage |
| Stahl-Zugträger | Standard | - |
| E-Zugträger | nicht lieferbar | - |
| VA-Zugträger | nicht lieferbar | - |
| PAZ | lieferbar | - |
| PAR | lieferbar | - |
| PAZ-PAR | lieferbar | - |
| DL / DL-PAZ | nicht lieferbar | - |
| DR / DR-PAZ | nicht lieferbar | - |
| T / T-PAZ | nicht lieferbar | - |
| Zahntragfähigkeit (spezifische Riemenzahnbelastbarkeit) | |||||||
|---|---|---|---|---|---|---|---|
| Drehzahl n [min-1] | Ftspez [N/cm] | ||||||
| 0 | 37,4 | ||||||
| 20 | 36,3 | ||||||
| 40 | 35,5 | ||||||
| 60 | 34,5 | ||||||
| 80 | 33,8 | ||||||
| 100 | 33,1 | ||||||
| 200 | 30,7 | ||||||
| 300 | 28,9 | ||||||
| 400 | 27,5 | ||||||
| 500 | 26,4 | ||||||
| 600 | 25,5 | ||||||
| 700 | 24,7 | ||||||
| 800 | 24 | ||||||
| 900 | 23,3 | ||||||
| 1.000 | 22,7 | ||||||
| 1.100 | 22,2 | ||||||
| 1.200 | 21,7 | ||||||
| 1.300 | 21,3 | ||||||
| 1.400 | 20,8 | ||||||
| 1.500 | 20,4 | ||||||
| 1.600 | 20,1 | ||||||
| 1.700 | 19,72 | ||||||
| 1.800 | 19,39 | ||||||
| 1.900 | 19,08 | ||||||
| 2.000 | 18,78 | ||||||
| 2.200 | 18,22 | ||||||
| 2.400 | 17,71 | ||||||
| 2.600 | 17,25 | ||||||
| 2.800 | 16,81 | ||||||
| 3.000 | 16,4 | ||||||
| 3.200 | 16,02 | ||||||
| 3.400 | 15,66 | ||||||
| 3.600 | 15,32 | ||||||
| 3.800 | 15 | ||||||
| 4.000 | 14,69 | ||||||
| 4.500 | 13,99 | ||||||
| 5.000 | 13,36 | ||||||
| 5.500 | 12,79 | ||||||
| 6.000 | 12,27 | ||||||
| 6.500 | 11,79 | ||||||
| 7.000 | 11,34 | ||||||
| 7.500 | 10,93 | ||||||
| 8.000 | 10,54 | ||||||
| 8.500 | 10,17 | ||||||
| 9.000 | 9,83 | ||||||
| 9.500 | 9,5 | ||||||
| 10.000 | 9,19 | ||||||
| T3/8" | Zulässige Zugkraft des Riemens Fzul / Riemengewicht | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| Riemenbreite | b [mm] | 9,53 | 12,7 | 19,1 | 25,4 | 38,1 | 50,8 | 76,2 | |
| M | E- / Stahl-Zugträger | FTzul [N] | 630 | 840 | 1.260 | 1.680 | 2.520 | 3.500 | 5.040 |
| Spez. Federrate (E- / Stahl-Zugträger) | Cspez [N] | 15,8·10^4 | 21,0·10^4 | 31,5·10^4 | 42,0·10^4 | 63,0·10^4 | 87,0·10^4 | 1,26·10^5 | |
| VA-Zugträger | FTzul [N] | - | - | - | - | - | - | - | |
| Spez. Federrate (VA-Zugträger) | Cspez [N] | - | - | - | - | - | - | - | |
| V | E- / Stahl-Zugträger | FTzul [N] | 315 | 420 | 630 | 840 | 1.260 | 1.750 | 2.520 |
| VA-Zugträger | TTzul [N] | - | - | - | - | - | - | - | |
| Riemengewicht (Standard) | [kg/m] | 0,033 | 0,044 | 0,066 | 0,08 | 0,133 | 0,178 | 0,266 | |
| Riemengewicht (DL) | [kg/m] | - | - | - | - | - | - | - | |
| Riemengewicht (DR) | [kg/m] | - | - | - | - | - | - | - | |
| Riemengewicht (T) | [kg/m] | - | - | - | - | - | - | - | |
| T3/8" | Biegewilligkeit (Mindestzähnezahlen / Mindestdurchmesser) | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Stahl-Zugträger | E-Zugträger | VA-Zugträger | |||||||||||
| Standard | DL | DR | T | Standard | DL | DR | T | Standard | DL | DR | T | ||
 |
Mindestzähnezahl ohne Gegenbiegung (zmin) | 15 | - | - | - | - | - | - | - | - | - | - | - |
| Mindestdurchmesser der Spannrolle ohne Gegenbiegung (dmin [mm]) | 60 | - | - | - | - | - | - | - | - | - | - | - | |
 |
Mindestzähnezahl mit Gegenbiegung (zmin) | 20 | - | - | - | - | - | - | - | - | - | - | - |
| Mindestdurchmesser der Spannrolle mit Gegenbiegung (dmin [mm]) | 60 | - | - | - | - | - | - | - | - | - | - | - | |
