BRECO® T5
-

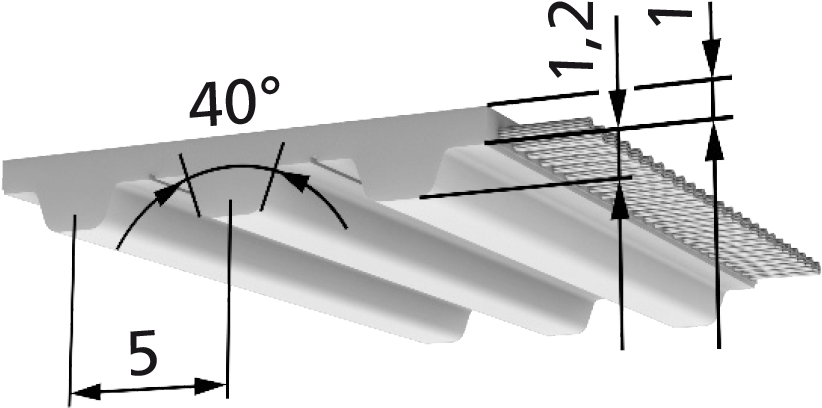

Standard
-

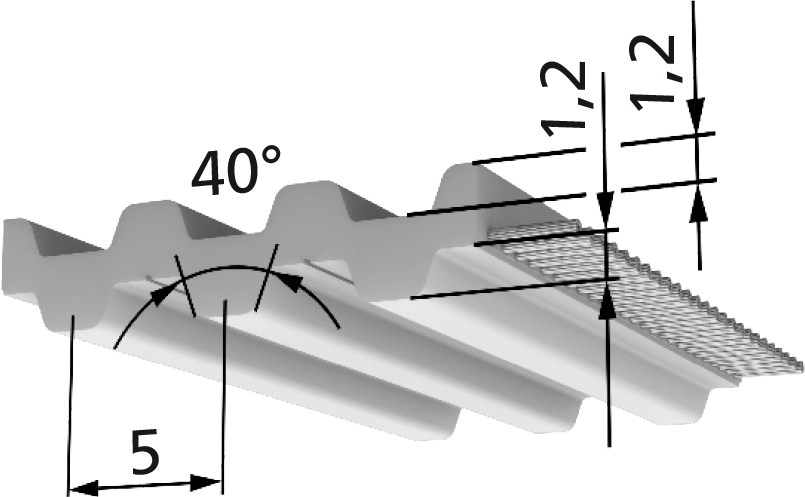

Doppelt verzahnt
-

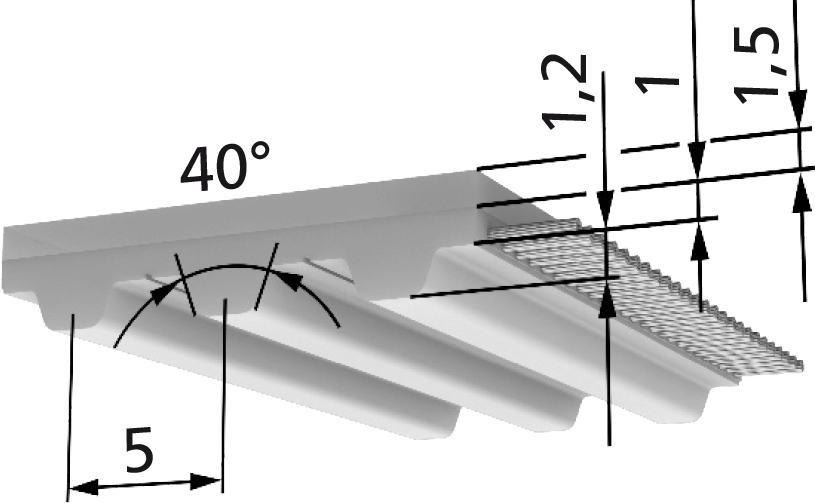

Verstärkter Riemenrücken
-

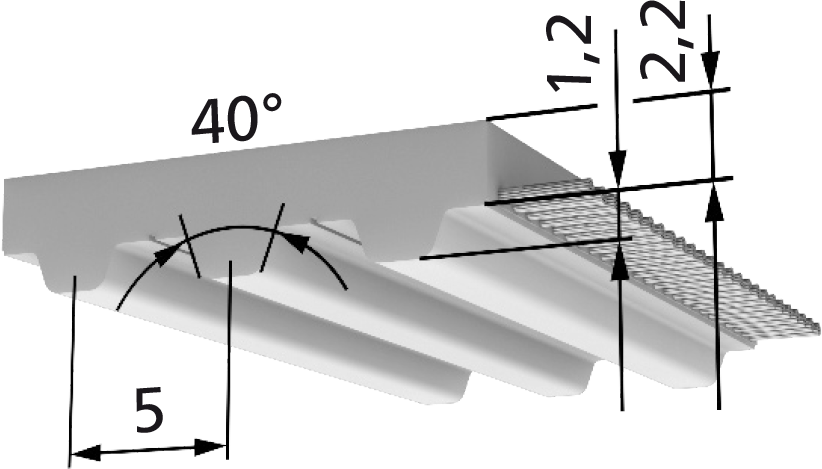

Ausführung T
| Riemenbreiten b [mm] (Zwischenbreiten auf Anfrage) | |||||||
|---|---|---|---|---|---|---|---|
| 6 | 10 | 16 | 25 | 32 | 50 | 75 | 100 |
| Lieferbare Längen und Ausführungen | T5 | Bemerkung |
|---|---|---|
| Standardlängen | 50 oder 100 m Rolle | - |
| Zuschnitte / Längen > 100 m | auf Anfrage | - |
| Zwischenbreiten / weitere Breiten | auf Anfrage | - |
| Mindestlänge endlos verschweißt (b<=100 mm) | 880 mm | bmin=10 mm, DL=1.000 mm |
| Mindestlänge endlos verschweißt (b>100 mm) | nicht lieferbar | - |
| Standardmaterial | TPUST1 | weitere Materialien auf Anfrage |
| Stahl-Zugträger | Standard | - |
| E-Zugträger | lieferbar | Mindestabnahmemenge anfragen |
| VA-Zugträger | lieferbar | Mindestabnahmemenge anfragen |
| PAZ | nicht lieferbar | - |
| PAR | nicht lieferbar | - |
| PAZ-PAR | nicht lieferbar | - |
| DL / DL-PAZ | lieferbar | bmin=10 mm; bmax=100 mm; Mindestabnahmemenge anfragen |
| DR / DR-PAZ | lieferbar | bmin=10 mm; bmax=100 mm; Mindestabnahmemenge anfragen |
| T / T-PAZ | lieferbar | bmin=10 mm; bmax=100 mm; Mindestabnahmemenge anfragen |
| Zahntragfähigkeit (spezifische Riemenzahnbelastbarkeit) | |||||||
|---|---|---|---|---|---|---|---|
| Drehzahl n [min-1] | Ftspez [N/cm] | ||||||
| 0 | 24 | ||||||
| 20 | 23,4 | ||||||
| 40 | 22,9 | ||||||
| 60 | 22,4 | ||||||
| 80 | 22 | ||||||
| 100 | 21,7 | ||||||
| 200 | 20,3 | ||||||
| 300 | 19,3 | ||||||
| 400 | 18,55 | ||||||
| 500 | 17,93 | ||||||
| 600 | 17,41 | ||||||
| 700 | 16,96 | ||||||
| 800 | 16,56 | ||||||
| 900 | 16,2 | ||||||
| 1.000 | 15,88 | ||||||
| 1.100 | 15,58 | ||||||
| 1.200 | 15,31 | ||||||
| 1.300 | 15,06 | ||||||
| 1.400 | 14,83 | ||||||
| 1.500 | 14,61 | ||||||
| 1.600 | 14,4 | ||||||
| 1.700 | 14,21 | ||||||
| 1.800 | 14,03 | ||||||
| 1.900 | 13,85 | ||||||
| 2.000 | 13,69 | ||||||
| 2.200 | 13,38 | ||||||
| 2.400 | 13,1 | ||||||
| 2.600 | 12,84 | ||||||
| 2.800 | 12,59 | ||||||
| 3.000 | 12,37 | ||||||
| 3.200 | 12,16 | ||||||
| 3.400 | 11,96 | ||||||
| 3.600 | 11,77 | ||||||
| 3.800 | 11,59 | ||||||
| 4.000 | 11,42 | ||||||
| 4.500 | 11,03 | ||||||
| 5.000 | 10,68 | ||||||
| 5.500 | 10,36 | ||||||
| 6.000 | 10,07 | ||||||
| 6.500 | 9,81 | ||||||
| 7.000 | 9,56 | ||||||
| 7.500 | 9,33 | ||||||
| 8.000 | 9,11 | ||||||
| 8.500 | 8,91 | ||||||
| 9.000 | 8,72 | ||||||
| 9.500 | 8,54 | ||||||
| 10.000 | 8,37 | ||||||
| T5 | Zulässige Zugkraft des Riemens Fzul / Riemengewicht | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Riemenbreite | b [mm] | 6 | 10 | 16 | 25 | 32 | 50 | 75 | 100 | |
| M | E- / Stahl-Zugträger | FTzul [N] | 180 | 300 | 540 | 840 | 1.080 | 1.680 | 2.520 | 3.360 |
| Spez. Federrate (E- / Stahl-Zugträger) | Cspez [N] | 4,5·10^4 | 7,5·10^4 | 13,5·10^4 | 21,0·10^4 | 27,0·10^4 | 42,0·10^4 | 63,0·10^4 | 84,0·10^4 | |
| VA-Zugträger | FTzul [N] | 140 | 230 | 415 | 645 | 830 | 1.290 | 1.935 | 2.580 | |
| Spez. Federrate (VA-Zugträger) | Cspez [N] | 4,5·10^4 | 7,5·10^4 | 13,5·10^4 | 21,0·10^4 | 27,0·10^4 | 42,0·10^4 | 63,0·10^4 | 84,0·10^4 | |
| V | E- / Stahl-Zugträger | FTzul [N] | - | 150 | 270 | 420 | 540 | 840 | 1.260 | 1.680 |
| VA-Zugträger | TTzul [N] | - | 115 | 210 | 325 | 415 | 645 | 970 | 1.290 | |
| Riemengewicht (Standard) | [kg/m] | 0,013 | 0,021 | 0,034 | 0,053 | 0,068 | 0,106 | 0,16 | 0,233 | |
| Riemengewicht (DL) | [kg/m] | - | 0,03 | 0,044 | 0,07 | 0,09 | 0,139 | 0,208 | 0,28 | |
| Riemengewicht (DR) | [kg/m] | - | 0,039 | 0,063 | 0,098 | 0,126 | 0,196 | 0,294 | 0,378 | |
| Riemengewicht (T) | [kg/m] | - | 0,039 | 0,063 | 0,098 | 0,126 | 0,196 | 0,294 | 0,392 | |
| T5 | Biegewilligkeit (Mindestzähnezahlen / Mindestdurchmesser) | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Stahl-Zugträger | E-Zugträger | VA-Zugträger | |||||||||||
| Standard | DL | DR | T | Standard | DL | DR | T | Standard | DL | DR | T | ||
 |
Mindestzähnezahl ohne Gegenbiegung (zmin) | 10 | 15 | 20 | 20 | 10 | 10 | - | - | 18 | 18 | 20 | 20 |
| Mindestdurchmesser der Spannrolle ohne Gegenbiegung (dmin [mm]) | 30 | 30 | 30 | 30 | 18 | 18 | - | - | 30 | 30 | 30 | 30 | |
 |
Mindestzähnezahl mit Gegenbiegung (zmin) | 15 | 15 | 20 | 20 | 12 | 12 | - | - | 36 | 36 | 36 | 36 |
| Mindestdurchmesser der Spannrolle mit Gegenbiegung (dmin [mm]) | 30 | 30 | 60 | 60 | 18 | 18 | - | - | 60 | 60 | 60 | 60 | |
