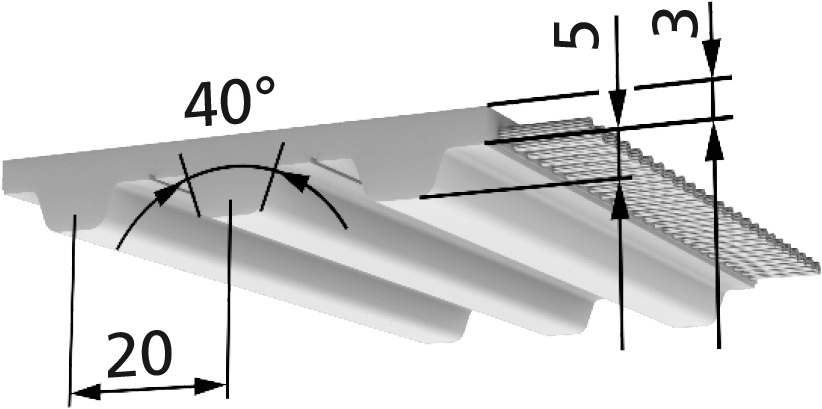

BRECO^® T20

Mein Katalog PDF

Riemenbreiten b [mm] (Zwischenbreiten auf Anfrage)
25	32	50	75	100	150

Lieferbare Längen und Ausführungen	T20	Bemerkung
Standardlängen	50 m Rolle	-
Zuschnitte / Längen > 100 m	auf Anfrage	-
Zwischenbreiten / weitere Breiten	auf Anfrage	-
Mindestlänge endlos verschweißt (b<=100 mm)	1.000 mm	-
Mindestlänge endlos verschweißt (b>100 mm)	1.200 mm	auch bei den Ausführungen DL, T
Standardmaterial	TPUST1	weitere Materialien auf Anfrage
Stahl-Zugträger	Standard	-
E-Zugträger	lieferbar	Mindestabnahmemenge anfragen
VA-Zugträger	lieferbar	Mindestabnahmemenge anfragen
PAZ	lieferbar	-
PAR	lieferbar	-
PAZ-PAR	lieferbar	-

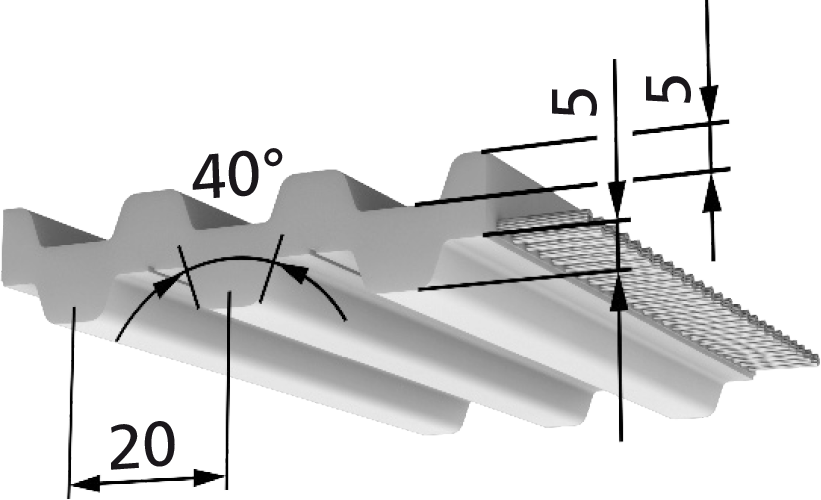

DL / DL-PAZ	lieferbar	b_max=100 mm; Mindestabnahmemenge anfragen
DR / DR-PAZ	nicht lieferbar	-

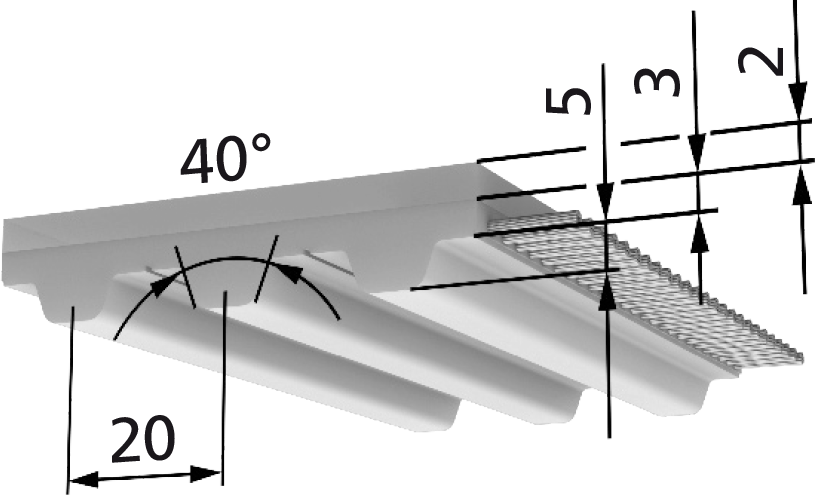

T / T-PAZ	lieferbar	b_max=100 mm; Mindestabnahmemenge anfragen

Zahntragfähigkeit (spezifische Riemenzahnbelastbarkeit)
Drehzahl n [min-1]	F_tspez [N/cm]
0	101,5
20	98,1
40	95,3
60	92,8
80	90,7
100	88,7
200	81,2
300	75,9
400	71,8
500	68,4
600	65,6
700	63,1
800	60,9
900	59
1.000	57,2
1.100	55,6
1.200	54,2
1.300	52,8
1.400	51,5
1.500	50,3
1.600	49,2
1.700	48,2
1.800	47,2
1.900	46,2
2.000	45,3
2.200	43,6
2.400	42,1
2.600	40,7
2.800	39,4
3.000	38,1
3.200	37
3.400	35,9
3.600	34,9
3.800	33,9
4.000	33
4.500	30,8
5.000	28,9
5.500	27,2
6.000	25,6
6.500	24,2

T20			Zulässige Zugkraft des Riemens F_zul / Riemengewicht
Riemenbreite		b [mm]	25	32	50	75	100	150
M	E- / Stahl-Zugträger	F_Tzul [N]	3.500	4.500	7.000	10.500	14.000	20.000
	Spez. Federrate (E- / Stahl-Zugträger)	C_spez [N]	0,87·10^6	1,13·10^6	1,75·10^6	2,63·10^6	3,5·10^6	5,0·10^6
	VA-Zugträger	F_Tzul [N]	2.520	3.240	5.040	7.560	10.080	14.400
	Spez. Federrate (VA-Zugträger)	C_spez [N]	0,87·10^6	1,13·10^6	1,75·10^6	2,63·10^6	3,5·10^6	5,0·10^6
V	E- / Stahl-Zugträger	F_Tzul [N]	1.750	2.250	3.500	5.250	7.000	10.000
V	VA-Zugträger	T_Tzul [N]	1.260	1.620	2.520	3.780	5.040	7.200
Riemengewicht (Standard)		[kg/m]	0,184	0,236	0,368	0,552	0,736	1,095
Riemengewicht (DL)		[kg/m]	0,247	0,316	0,493	0,793	0,986	-
Riemengewicht (DR)		[kg/m]	-	-	-	-	-	-
Riemengewicht (T)		[kg/m]	0,244	0,313	0,488	0,732	0,976	-

	Biegewilligkeit (Mindestzähnezahlen / Mindestdurchmesser)
	Stahl-Zugträger				E-Zugträger				VA-Zugträger
	Standard	DL	DR	T	Standard	DL	DR	T	Standard	DL	DR	T
Mindestzähnezahl ohne Gegenbiegung (z_min)	15	25	-	25	12	25	-	25	20	30	-	30
Mindestdurchmesser der Spannrolle ohne Gegenbiegung (d_min [mm])	120	150	-	120	100	150	-	120	130	150	-	150
Mindestzähnezahl mit Gegenbiegung (z_min)	25	25	-	25	22	25	-	25	30	30	-	30
Mindestdurchmesser der Spannrolle mit Gegenbiegung (d_min [mm])	120	180	-	180	120	180	-	180	180	180	-	180
