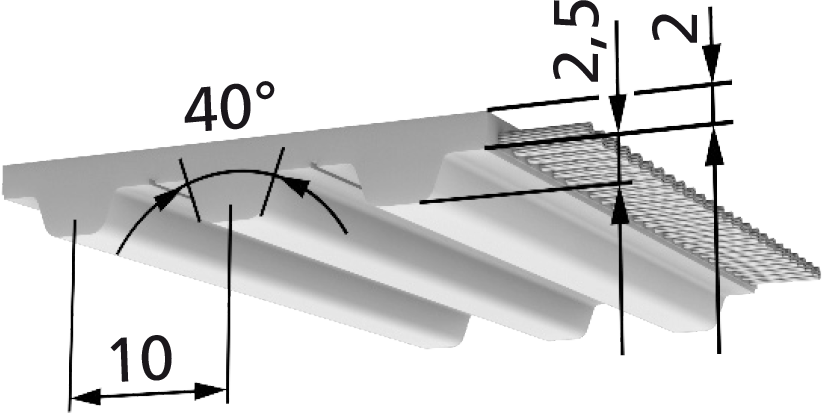

BRECO^® T10

Mein Katalog PDF

Riemenbreiten b [mm] (Zwischenbreiten auf Anfrage)
16	25	32	50	75	100	150

Lieferbare Längen und Ausführungen	T10	Bemerkung
Standardlängen	50 oder 100 m Rolle	-
Zuschnitte / Längen > 100 m	auf Anfrage	-
Zwischenbreiten / weitere Breiten	auf Anfrage	-
Mindestlänge endlos verschweißt (b<=100 mm)	880 mm	-
Mindestlänge endlos verschweißt (b>100 mm)	1.000 mm	auch bei den Ausführungen DL, DR, T
Standardmaterial	TPUST1	weitere Materialien auf Anfrage
Stahl-Zugträger	Standard	-
E-Zugträger	lieferbar	Mindestabnahmemenge anfragen
VA-Zugträger	lieferbar	Mindestabnahmemenge anfragen
PAZ	lieferbar	-
PAR	lieferbar	-
PAZ-PAR	lieferbar	-
DL / DL-PAZ	lieferbar	b_max=100 mm; Mindestabnahmemenge anfragen
DR / DR-PAZ	lieferbar	b_max=100 mm; Mindestabnahmemenge anfragen
T / T-PAZ	lieferbar	b_max=100 mm; Mindestabnahmemenge anfragen

Zahntragfähigkeit (spezifische Riemenzahnbelastbarkeit)
Drehzahl n [min-1]	F_tspez [N/cm]
0	50,5
20	49
40	47,7
60	46,6
80	45,7
100	44,8
200	41,4
300	39,1
400	37,2
500	35,7
600	34,4
700	33,3
800	32,4
900	31,5
1.000	30,7
1.100	30
1.200	29,3
1.300	28,7
1.400	28,2
1.500	27,6
1.600	27,1
1.700	26,7
1.800	26,2
1.900	25,8
2.000	25,4
2.200	24,6
2.400	23,9
2.600	23,3
2.800	22,7
3.000	22,2
3.200	21,7
3.400	21,2
3.600	20,7
3.800	20,3
4.000	19,86
4.500	18,91
5.000	18,06
5.500	17,28
6.000	16,58
6.500	15,93
7.000	15,33
7.500	14,76
8.000	14,24
8.500	13,74
9.000	13,28
9.500	12,84
10.000	12,42

T10			Zulässige Zugkraft des Riemens F_zul / Riemengewicht
Riemenbreite		b [mm]	16	25	32	50	75	100	150
M	E- / Stahl-Zugträger	F_Tzul [N]	1.400	2.200	2.800	4.400	6.600	8.800	13.200
	Spez. Federrate (E- / Stahl-Zugträger)	C_spez [N]	3,5·10^5	5,5·10^5	7,0·10^5	11,0·10^5	16,5·10^5	22,0·10^5	33,0·10^5
	VA-Zugträger	F_Tzul [N]	1.120	1.760	2.240	3.520	5.280	7.040	10.560
	Spez. Federrate (VA-Zugträger)	C_spez [N]	3,5·10^5	5,5·10^5	7,0·10^5	11,0·10^5	16,5·10^5	22,0·10^5	33,0·10^5
V	E- / Stahl-Zugträger	F_Tzul [N]	700	1.100	1.400	2.200	3.300	4.400	6.600
V	VA-Zugträger	T_Tzul [N]	560	880	1.120	1.760	2.640	3.520	5.280
Riemengewicht (Standard)		[kg/m]	0,073	0,114	0,145	0,227	0,341	0,454	0,681
Riemengewicht (DL)		[kg/m]	0,094	0,147	0,188	0,293	0,44	0,586	-
Riemengewicht (DR)		[kg/m]	0,109	0,171	0,218	0,341	0,512	0,682	-
Riemengewicht (T)		[kg/m]	0,109	0,171	0,218	0,341	0,512	0,682	-

	Biegewilligkeit (Mindestzähnezahlen / Mindestdurchmesser)
	Stahl-Zugträger				E-Zugträger				VA-Zugträger
	Standard	DL	DR	T	Standard	DL	DR	T	Standard	DL	DR	T
Mindestzähnezahl ohne Gegenbiegung (z_min)	12	20	20	20	10	10	20	20	25	25	25	25
Mindestdurchmesser der Spannrolle ohne Gegenbiegung (d_min [mm])	60	60	60	60	50	50	60	60	80	80	80	80
Mindestzähnezahl mit Gegenbiegung (z_min)	20	20	20	20	15	15	20	20	40	40	40	40
Mindestdurchmesser der Spannrolle mit Gegenbiegung (d_min [mm])	60	60	80	80	50	50	80	80	130	130	130	130
