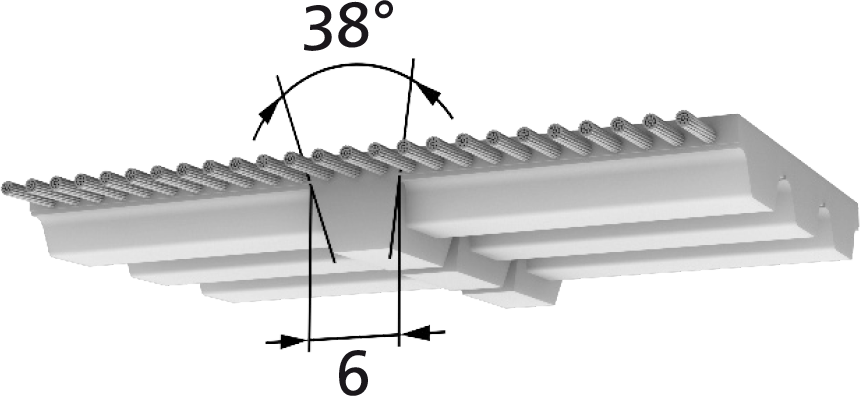

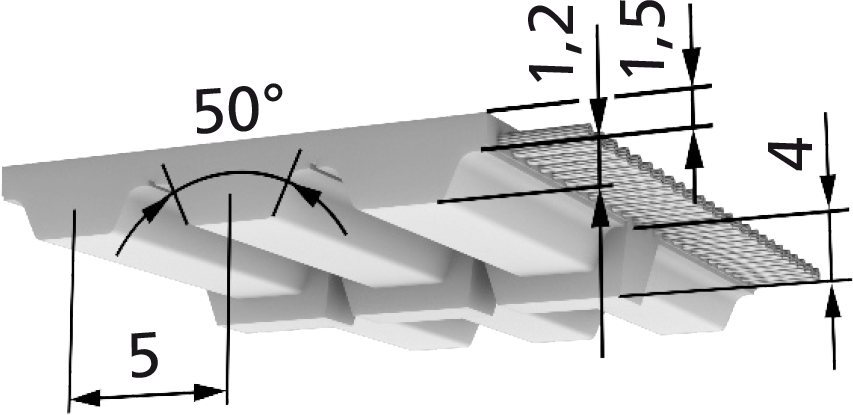

Riemenbreiten b [mm] (Zwischenbreiten auf Anfrage) | |
---|---|
32 | 50 |
Lieferbare Längen und Ausführungen | ATK5K6 | Bemerkung |
---|---|---|
Standardlängen | 50 oder 100 m Rolle | - |
Zuschnitte / Längen > 100 m | auf Anfrage | - |
Zwischenbreiten / weitere Breiten | auf Anfrage | - |
Mindestlänge endlos verschweißt (b<=100 mm) | 1.000 mm | - |
Mindestlänge endlos verschweißt (b>100 mm) | nicht lieferbar | - |
Standardmaterial | TPUST1 | weitere Materialien auf Anfrage |
Stahl-Zugträger | Standard | - |
E-Zugträger | lieferbar | Mindestabnahmemenge anfragen |
VA-E-Zugträger | lieferbar | Mindestabnahmemenge anfragen |
PAZ | lieferbar | - |
PAR | lieferbar | - |
PAZ-PAR | lieferbar | - |
DL / DL-PAZ | nicht lieferbar | - |
DR / DR-PAZ | nicht lieferbar | - |
T / T-PAZ | nicht lieferbar | - |
Zahntragfähigkeit (spezifische Riemenzahnbelastbarkeit) | |||||||
---|---|---|---|---|---|---|---|
Drehzahl n [min-1] | Ftspez [N/cm] | ||||||
0 | 42 | ||||||
20 | 41,521 | ||||||
40 | 41,069 | ||||||
60 | 40,641 | ||||||
80 | 40,234 | ||||||
100 | 39,846 | ||||||
200 | 38,142 | ||||||
300 | 36,733 | ||||||
400 | 35,531 | ||||||
500 | 34,483 | ||||||
600 | 33,554 | ||||||
700 | 32,721 | ||||||
800 | 31,964 | ||||||
900 | 31,271 | ||||||
1.000 | 30,633 | ||||||
1.100 | 30,04 | ||||||
1.200 | 29,488 | ||||||
1.300 | 28,971 | ||||||
1.400 | 28,484 | ||||||
1.500 | 28,025 | ||||||
1.600 | 27,59 | ||||||
1.700 | 27,177 | ||||||
1.800 | 26,784 | ||||||
1.900 | 26,409 | ||||||
2.000 | 26,05 | ||||||
2.200 | 25,377 | ||||||
2.400 | 24,755 | ||||||
2.600 | 24,177 | ||||||
2.800 | 23,637 | ||||||
3.000 | 23,13 | ||||||
3.200 | 22,654 | ||||||
3.400 | 22,203 | ||||||
3.600 | 21,776 | ||||||
3.800 | 21,37 | ||||||
4.000 | 20,983 | ||||||
4.500 | 20,089 | ||||||
5.000 | 19,284 | ||||||
5.500 | 18,55 | ||||||
6.000 | 17,877 | ||||||
6.500 | 17,255 | ||||||
7.000 | 16,677 | ||||||
7.500 | 16,138 | ||||||
8.000 | 15,631 | ||||||
8.500 | 15,154 | ||||||
9.000 | 14,704 | ||||||
9.500 | 14,277 | ||||||
10.000 | 13,871 |
ATK5K6 | Zulässige Zugkraft des Riemens Fzul / Riemengewicht | |||
---|---|---|---|---|
Riemenbreite | b [mm] | 32 | 50 | |
M | E- / Stahl-Zugträger | FTzul [N] | 2.240 | 3.500 |
Spez. Federrate (E- / Stahl-Zugträger) | Cspez [N] | 0,560·10^6 | 0,875·10^6 | |
VA-Zugträger | FTzul [N] | 1.460 | 2.280 | |
Spez. Federrate (VA-Zugträger) | Cspez [N] | 0,560·10^6 | 0,875·10^6 | |
V | E- / Stahl-Zugträger | FTzul [N] | 1.120 | 1.750 |
VA-Zugträger | TTzul [N] | 730 | 1.140 | |
Riemengewicht (Standard) | [kg/m] | 0,118 | 0,167 | |
Riemengewicht (DL) | [kg/m] | - | - | |
Riemengewicht (DR) | [kg/m] | - | - | |
Riemengewicht (T) | [kg/m] | - | - |
ATK5K6 | Biegewilligkeit (Mindestzähnezahlen / Mindestdurchmesser) | ||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Stahl-Zugträger | E-Zugträger | VA-Zugträger | |||||||||||
Standard | DL | DR | T | Standard | DL | DR | T | Standard | DL | DR | T | ||
Mindestzähnezahl ohne Gegenbiegung (zmin) | 25 | - | - | - | 25 | - | - | - | 25 | - | - | - | |
Mindestdurchmesser der Spannrolle ohne Gegenbiegung (dmin [mm]) | 60 | - | - | - | 60 | - | - | - | 60 | - | - | - | |
Mindestzähnezahl mit Gegenbiegung (zmin) | 25 | - | - | - | 25 | - | - | - | 30 | - | - | - | |
Mindestdurchmesser der Spannrolle mit Gegenbiegung (dmin [mm]) | 60 | - | - | - | 60 | - | - | - | 60 | - | - | - |
