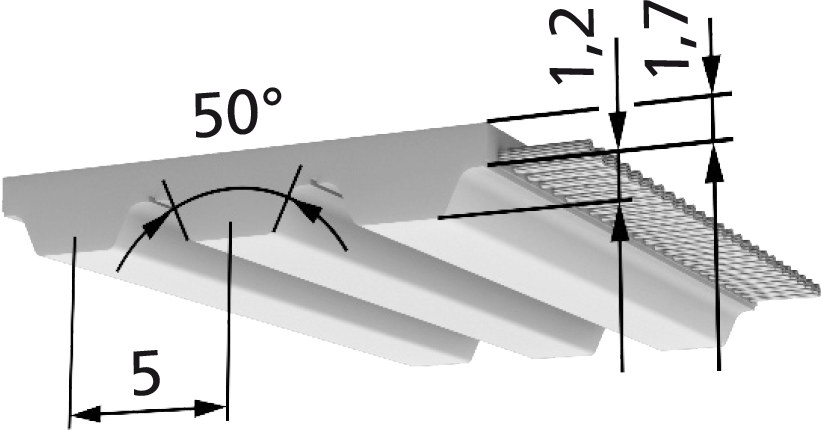

BRECO® ATL5
-
Standard
| Riemenbreiten b [mm] (Zwischenbreiten auf Anfrage) | |||
|---|---|---|---|
| 16 | 25 | 32 | 50 |
| Lieferbare Längen und Ausführungen | ATL5 | Bemerkung |
|---|---|---|
| Standardlängen | 50 oder 100 m Rolle | - |
| Zuschnitte / Längen > 100 m | auf Anfrage | - |
| Zwischenbreiten / weitere Breiten | auf Anfrage | - |
| Mindestlänge endlos verschweißt (b<=100 mm) | nicht lieferbar | - |
| Mindestlänge endlos verschweißt (b>100 mm) | nicht lieferbar | - |
| Standardmaterial | TPUST1 | weitere Materialien auf Anfrage |
| Stahl-Zugträger | nicht lieferbar | - |
| E-Zugträger | Standard | - |
| VA-Zugträger | nicht lieferbar | - |
| PAZ | lieferbar | - |
| PAR | nicht lieferbar | - |
| PAZ-PAR | nicht lieferbar | - |
| DL / DL-PAZ | nicht lieferbar | - |
| DR / DR-PAZ | nicht lieferbar | - |
| T / T-PAZ | nicht lieferbar | - |
| Zahntragfähigkeit (spezifische Riemenzahnbelastbarkeit) | |||||||
|---|---|---|---|---|---|---|---|
| Drehzahl n [min-1] | Ftspez [N/cm] | ||||||
| 0 | 42 | ||||||
| 20 | 41,521 | ||||||
| 40 | 41,069 | ||||||
| 60 | 40,641 | ||||||
| 80 | 40,234 | ||||||
| 100 | 39,846 | ||||||
| 200 | 38,142 | ||||||
| 300 | 36,733 | ||||||
| 400 | 35,531 | ||||||
| 500 | 34,483 | ||||||
| 600 | 33,554 | ||||||
| 700 | 32,721 | ||||||
| 800 | 31,964 | ||||||
| 900 | 31,271 | ||||||
| 1.000 | 30,633 | ||||||
| 1.100 | 30,04 | ||||||
| 1.200 | 29,488 | ||||||
| 1.300 | 28,971 | ||||||
| 1.400 | 28,484 | ||||||
| 1.500 | 28,025 | ||||||
| 1.600 | 27,59 | ||||||
| 1.700 | 27,177 | ||||||
| 1.800 | 26,784 | ||||||
| 1.900 | 26,409 | ||||||
| 2.000 | 26,05 | ||||||
| 2.200 | 25,377 | ||||||
| 2.400 | 24,755 | ||||||
| 2.600 | 24,177 | ||||||
| 2.800 | 23,637 | ||||||
| 3.000 | 23,13 | ||||||
| 3.200 | 22,654 | ||||||
| 3.400 | 22,203 | ||||||
| 3.600 | 21,776 | ||||||
| 3.800 | 21,37 | ||||||
| 4.000 | 20,983 | ||||||
| 4.500 | 20,089 | ||||||
| 5.000 | 19,284 | ||||||
| 5.500 | 18,55 | ||||||
| 6.000 | 17,877 | ||||||
| 6.500 | 17,255 | ||||||
| 7.000 | 16,677 | ||||||
| 7.500 | 16,138 | ||||||
| 8.000 | 15,631 | ||||||
| 8.500 | 15,154 | ||||||
| 9.000 | 14,704 | ||||||
| 9.500 | 14,277 | ||||||
| 10.000 | 13,871 | ||||||
| ATL5 | Zulässige Zugkraft des Riemens Fzul / Riemengewicht | |||||
|---|---|---|---|---|---|---|
| Riemenbreite | b [mm] | 16 | 25 | 32 | 50 | |
| M | E- / Stahl-Zugträger | FTzul [N] | 1.300 | 2.000 | 2.800 | 4.200 |
| Spez. Federrate (E- / Stahl-Zugträger) | Cspez [N] | 0,33·10^6 | 0,50·10^6 | 0,65·10^6 | 1,05·10^6 | |
| VA-Zugträger | FTzul [N] | - | - | - | - | |
| Spez. Federrate (VA-Zugträger) | Cspez [N] | - | - | - | - | |
| V | E- / Stahl-Zugträger | FTzul [N] | - | - | - | - |
| VA-Zugträger | TTzul [N] | - | - | - | - | |
| Riemengewicht (Standard) | [kg/m] | 0,059 | 0,09 | 0,119 | 0,187 | |
| Riemengewicht (DL) | [kg/m] | - | - | - | - | |
| Riemengewicht (DR) | [kg/m] | - | - | - | - | |
| Riemengewicht (T) | [kg/m] | - | - | - | - | |
| ATL5 | Biegewilligkeit (Mindestzähnezahlen / Mindestdurchmesser) | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Stahl-Zugträger | E-Zugträger | VA-Zugträger | |||||||||||
| Standard | DL | DR | T | Standard | DL | DR | T | Standard | DL | DR | T | ||
 |
Mindestzähnezahl ohne Gegenbiegung (zmin) | - | - | - | - | 25 | - | - | - | - | - | - | - |
| Mindestdurchmesser der Spannrolle ohne Gegenbiegung (dmin [mm]) | - | - | - | - | 40 | - | - | - | - | - | - | - | |
 |
Mindestzähnezahl mit Gegenbiegung (zmin) | - | - | - | - | 25 | - | - | - | - | - | - | - |
| Mindestdurchmesser der Spannrolle mit Gegenbiegung (dmin [mm]) | - | - | - | - | 60 | - | - | - | - | - | - | - | |
