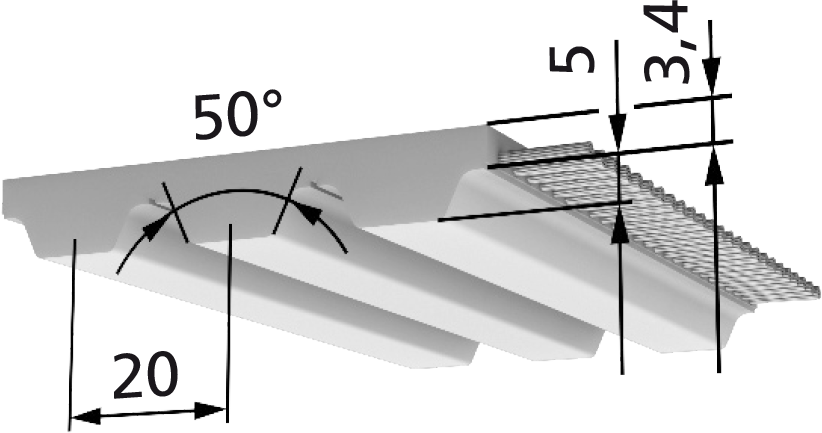

BRECO® ATL20
-
Standard
| Riemenbreiten b [mm] (Zwischenbreiten auf Anfrage) | |||
|---|---|---|---|
| 32 | 50 | 75 | 100 |
| Lieferbare Längen und Ausführungen | ATL20 | Bemerkung |
|---|---|---|
| Standardlängen | 50 m Rolle | - |
| Zuschnitte / Längen > 100 m | auf Anfrage | - |
| Zwischenbreiten / weitere Breiten | auf Anfrage | - |
| Mindestlänge endlos verschweißt (b<=100 mm) | nicht lieferbar | - |
| Mindestlänge endlos verschweißt (b>100 mm) | nicht lieferbar | - |
| Standardmaterial | TPUST1 | weitere Materialien auf Anfrage |
| Stahl-Zugträger | Standard | - |
| E-Zugträger | nicht lieferbar | - |
| VA-Zugträger | lieferbar | Mindestabnahmemenge anfragen |
| PAZ | lieferbar | - |
| PAR | nicht lieferbar | - |
| PAZ-PAR | nicht lieferbar | - |
| DL / DL-PAZ | nicht lieferbar | - |
| DR / DR-PAZ | nicht lieferbar | - |
| T / T-PAZ | nicht lieferbar | - |
| Zahntragfähigkeit (spezifische Riemenzahnbelastbarkeit) | |||||||
|---|---|---|---|---|---|---|---|
| Drehzahl n [min-1] | Ftspez [N/cm] | ||||||
| 0 | 175 | ||||||
| 20 | 171,733 | ||||||
| 40 | 168,692 | ||||||
| 60 | 165,847 | ||||||
| 80 | 163,175 | ||||||
| 100 | 160,655 | ||||||
| 200 | 149,85 | ||||||
| 300 | 141,179 | ||||||
| 400 | 133,936 | ||||||
| 500 | 127,717 | ||||||
| 600 | 122,268 | ||||||
| 700 | 117,419 | ||||||
| 800 | 113,051 | ||||||
| 900 | 109,077 | ||||||
| 1.000 | 105,432 | ||||||
| 1.100 | 102,066 | ||||||
| 1.200 | 98,938 | ||||||
| 1.300 | 96,018 | ||||||
| 1.400 | 93,279 | ||||||
| 1.500 | 90,7 | ||||||
| 1.600 | 88,264 | ||||||
| 1.700 | 85,956 | ||||||
| 1.800 | 83,762 | ||||||
| 1.900 | 81,673 | ||||||
| 2.000 | 79,678 | ||||||
| 2.200 | 75,94 | ||||||
| 2.400 | 72,494 | ||||||
| 2.600 | 69,299 | ||||||
| 2.800 | 66,319 | ||||||
| 3.000 | 63,528 | ||||||
| 3.200 | 60,904 | ||||||
| 3.400 | 58,426 | ||||||
| 3.600 | 56,081 | ||||||
| 3.800 | 53,854 | ||||||
| 4.000 | 51,735 | ||||||
| 4.500 | 46,843 | ||||||
| 5.000 | 42,44 | ||||||
| 5.500 | 38,437 | ||||||
| 6.000 | 34,767 | ||||||
| 6.500 | 31,38 | ||||||
| ATL20 | Zulässige Zugkraft des Riemens Fzul / Riemengewicht | |||||
|---|---|---|---|---|---|---|
| Riemenbreite | b [mm] | 32 | 50 | 75 | 100 | |
| M | E- / Stahl-Zugträger | FTzul [N] | 9.800 | 15.400 | 23.800 | 31.500 |
| Spez. Federrate (E- / Stahl-Zugträger) | Cspez [N] | 2,45·10^6 | 3,85·10^6 | 5,95·10^6 | 7,88·10^6 | |
| VA-Zugträger | FTzul [N] | 7.840 | 12.320 | 19.040 | 25.200 | |
| Spez. Federrate (VA-Zugträger) | Cspez [N] | 2,45·10^6 | 3,85·10^6 | 5,95·10^6 | 7,88·10^6 | |
| V | E- / Stahl-Zugträger | FTzul [N] | - | - | - | - |
| VA-Zugträger | TTzul [N] | - | - | - | - | |
| Riemengewicht (Standard) | [kg/m] | 0,35 | 0,55 | 0,84 | 1,11 | |
| Riemengewicht (DL) | [kg/m] | - | - | - | - | |
| Riemengewicht (DR) | [kg/m] | - | - | - | - | |
| Riemengewicht (T) | [kg/m] | - | - | - | - | |
| ATL20 | Biegewilligkeit (Mindestzähnezahlen / Mindestdurchmesser) | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Stahl-Zugträger | E-Zugträger | VA-Zugträger | |||||||||||
| Standard | DL | DR | T | Standard | DL | DR | T | Standard | DL | DR | T | ||
 |
Mindestzähnezahl ohne Gegenbiegung (zmin) | 25 | - | - | - | - | - | - | - | 28 | - | - | - |
| Mindestdurchmesser der Spannrolle ohne Gegenbiegung (dmin [mm]) | 160 | - | - | - | - | - | - | - | 200 | - | - | - | |
 |
Mindestzähnezahl mit Gegenbiegung (zmin) | 28 | - | - | - | - | - | - | - | 30 | - | - | - |
| Mindestdurchmesser der Spannrolle mit Gegenbiegung (dmin [mm]) | 200 | - | - | - | - | - | - | - | 250 | - | - | - | |
