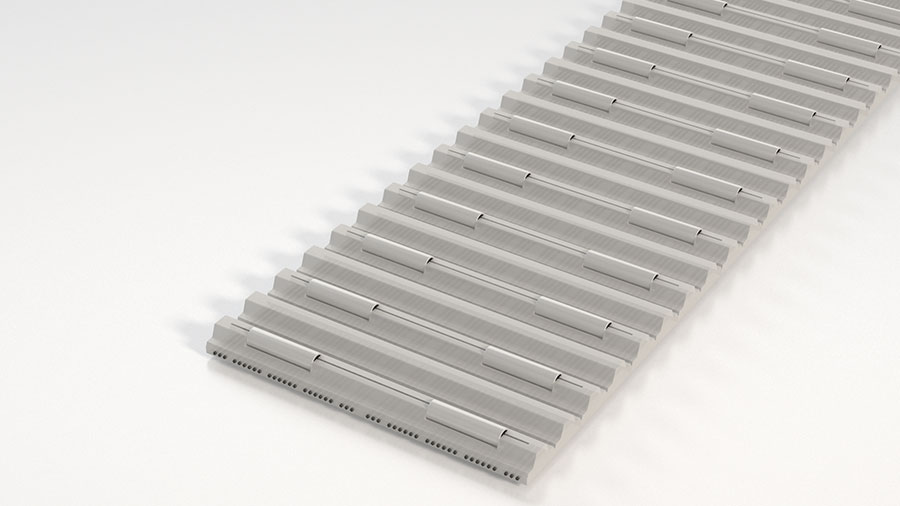

BRECOvacuum AT10 VAC
-
BRECOvacuum
-
BRECOvacuum
-
Anschlussmaße Zahnscheibe
-
Anschlussmaße Saugleiste
| Riemenbreiten b [mm] (Zwischenbreiten auf Anfrage) | |
|---|---|
| 50 | 75 |
| Lieferbare Längen und Ausführungen | AT10 VAC | Bemerkung |
|---|---|---|
| Standardlieferlänge (M) | - | - |
| Zuschnitte / Längen > 100 m | - | - |
| Mindestlänge endlos verschweißt (V) | 1200 mm | nur Riemenbreiten gemäß Tabelle lieferbar |
| Standardmaterial | TPUST1 | weitere Materialien auf Anfrage |
| Stahl-Zugträger (Standard) | im Bereich der Verzahnung Standard | - |
| E-Zugträger | - | - |
| VA-Zugträger (VA301) | im Bereich der Vacuumspur Standard | - |
| Polyamidgewebe auf der Zahnseite (PAZ) | grün / fein | - |
| Polyamidgewebe auf dem Riemenrücken (PAR) | grün / grob | - |
| Polyamidgewebe in der Vacuumspur | schwarz | - |
| Durchmesser des Saugloches | <= 4 mm | - |
| Zahntragfähigkeit (spezifische Riemenzahnbelastbarkeit) | |||||||
|---|---|---|---|---|---|---|---|
| Drehzahl n [min-1] | Ftspez [N/cm] b=50 mm |
Ftspez [N/cm] b=75 mm |
|||||
| 0 | 36,8 | 55,4 | |||||
| 20 | 36,2 | 54,6 | |||||
| 40 | 35,7 | 53,8 | |||||
| 60 | 35,2 | 53,1 | |||||
| 80 | 34,8 | 52,4 | |||||
| 100 | 34,4 | 51,8 | |||||
| 200 | 32,5 | 49 | |||||
| 300 | 31 | 46,8 | |||||
| 400 | 29,8 | 44,9 | |||||
| 500 | 28,7 | 43,3 | |||||
| AT10 VAC | Zulässige Zugkraft des Riemens Fzul / Riemengewicht | |||
|---|---|---|---|---|
| Riemenbreite | b [mm] | 50 | 75 | |
| M | E- / Stahl-Zugträger | FTzul [N] | 2.500 | 4.500 |
| Spez. Federrate (E- / Stahl-Zugträger) | Cspez [N] | 1,25·10^6 | 2,24·10^6 | |
| VA-Zugträger | FTzul [N] | 1.860 | 3.350 | |
| Spez. Federrate (VA-Zugträger) | Cspez [N] | 1,25·10^6 | 2,24·10^6 | |
| V | E- / Stahl-Zugträger | FTzul [N] | 1.250 | 2.250 |
| VA-Zugträger | TTzul [N] | 930 | 1.675 | |
| Riemengewicht (Standard) | [kg/m] | 0,255 | 0,413 | |
| AT10 VAC | Biegewilligkeit (Mindestzähnezahlen / Mindestdurchmesser) | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Stahl-Zugträger | E-Zugträger | VA-Zugträger | |||||||||||
| Standard | DL | DR | T | Standard | DL | DR | T | Standard | DL | DR | T | ||
 |
Mindestzähnezahl ohne Gegenbiegung (zmin) | 38 | - | - | - | - | - | - | - | 38 | - | - | - |
| Mindestdurchmesser der Spannrolle ohne Gegenbiegung (dmin [mm]) | 120 | - | - | - | - | - | - | - | 120 | - | - | - | |
 |
Mindestzähnezahl mit Gegenbiegung (zmin) | 47 | - | - | - | - | - | - | - | 47 | - | - | - |
| Mindestdurchmesser der Spannrolle mit Gegenbiegung (dmin [mm]) | 150 | - | - | - | - | - | - | - | 150 | - | - | - | |
