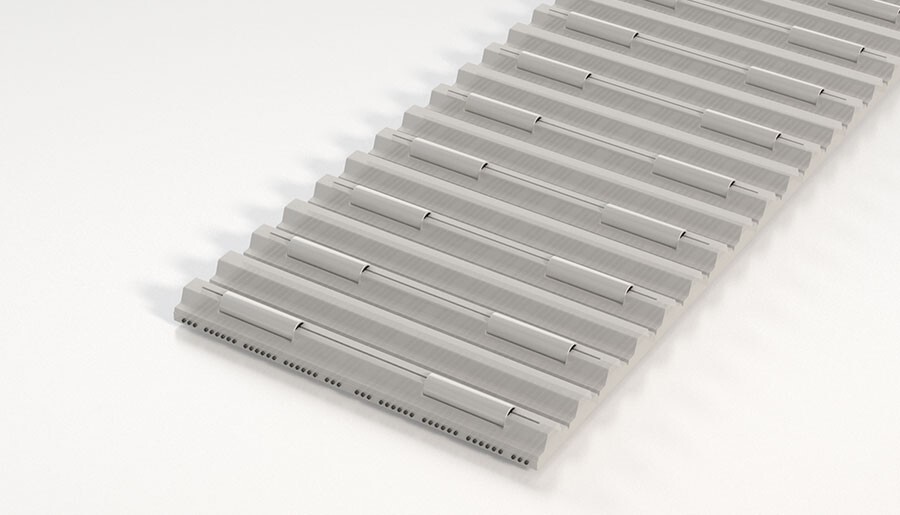

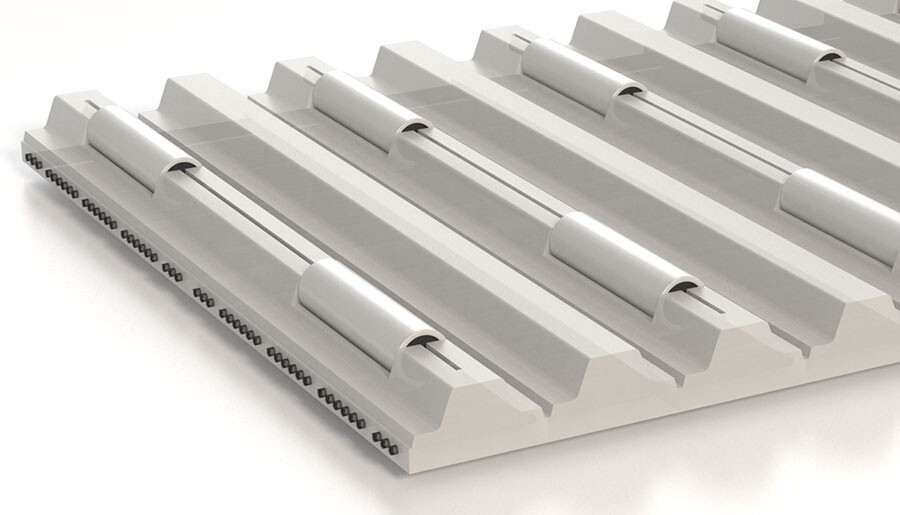

BRECOroll T20 ROL
-
BRECOroll
-
BRECOroll
| Riemenbreiten b [mm] (Zwischenbreiten auf Anfrage) |
|---|
| 100 |
| Lieferbare Längen und Ausführungen | T20 ROL | Bemerkung |
|---|---|---|
| Standardlieferlänge (M) | bis 100 m | nur Riemenbreiten gemäß Tabelle lieferbar |
| Zuschnitte / Längen > 100 m | nicht lieferbar | - |
| Mindestlänge endlos verschweißt (V) | 1000 mm | - |
| Standardmaterial | TPUST1 | weitere Materialien auf Anfrage |
| Stahl-Zugträger | Standard | - |
| E-Zugträger | Mindestabnahmemenge anfragen | - |
| VA-Zugträger | Mindestabnahmemenge anfragen | - |
| Polyamidgewebe auf der Zahnseite (PAZ) | nicht lieferbar | - |
| Polyamidgewebe auf dem Riemenrücken (PAR) | nicht lieferbar | - |
| Zahntragfähigkeit (spezifische Riemenzahnbelastbarkeit) | |||||||
|---|---|---|---|---|---|---|---|
| Drehzahl n [min-1] | Ftspez [N/cm] | ||||||
| 0 | 50,75 | ||||||
| 20 | 49,05 | ||||||
| 40 | 47,65 | ||||||
| 60 | 46,4 | ||||||
| 80 | 45,35 | ||||||
| 100 | 44,35 | ||||||
| 200 | 40,6 | ||||||
| 300 | 37,95 | ||||||
| 400 | 35,9 | ||||||
| 500 | 34,2 | ||||||
| 600 | 32,8 | ||||||
| 700 | 31,55 | ||||||
| 800 | 30,45 | ||||||
| 900 | 29,5 | ||||||
| 1.000 | 28,6 | ||||||
| 1.100 | 27,8 | ||||||
| 1.200 | 27,1 | ||||||
| 1.300 | 26,4 | ||||||
| 1.400 | 25,75 | ||||||
| 1.500 | 25,15 | ||||||
| 1.600 | 24,6 | ||||||
| 1.700 | 24,1 | ||||||
| 1.800 | 23,6 | ||||||
| 1.900 | 23,1 | ||||||
| 2.000 | 22,65 | ||||||
| 2.200 | 21,8 | ||||||
| 2.400 | 21,05 | ||||||
| 2.600 | 20,35 | ||||||
| 2.800 | 19,7 | ||||||
| 3.000 | 19,05 | ||||||
| 3.200 | 18,5 | ||||||
| 3.400 | 17,95 | ||||||
| 3.600 | 17,45 | ||||||
| 3.800 | 16,95 | ||||||
| 4.000 | 16,5 | ||||||
| 4.500 | 15,4 | ||||||
| 5.000 | 14,45 | ||||||
| 5.500 | 13,6 | ||||||
| 6.000 | 12,8 | ||||||
| 6.500 | 12,1 | ||||||
| T20 ROL | Zulässige Zugkraft des Riemens Fzul / Riemengewicht | ||
|---|---|---|---|
| Riemenbreite | b [mm] | 100 | |
| M | E- / Stahl-Zugträger | FTzul [N] | 12.000 |
| Spez. Federrate (E- / Stahl-Zugträger) | Cspez [N] | 3,5 · 106 | |
| VA-Zugträger | FTzul [N] | 10.080 | |
| Spez. Federrate (VA-Zugträger) | Cspez [N] | 3,5 · 106 | |
| V | E- / Stahl-Zugträger | FTzul [N] | 6.000 |
| VA-Zugträger | FTzul [N] | 5.040 | |
| Riemengewicht (Standard) | [kg/m] | 0,94 | |
| max. Rückenbelastung (bei vmax=1m/s) | [kg/Rollenpaar] | 6 | |
| Reibbeiwert | - | µ<0,15 | |
| T20 ROL | Biegewilligkeit (Mindestzähnezahlen / Mindestdurchmesser) | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Stahl-Zugträger | E-Zugträger | VA-Zugträger | |||||||||||
| Standard M/V | Standard M/V | Standard M/V | |||||||||||
 |
Mindestzähnezahl ohne Gegenbiegung (zmin) | 15 | 12 | 20 | |||||||||
| Mindestdurchmesser der Spannrolle ohne Gegenbiegung (dmin [mm]) | 120 | 100 | 130 | ||||||||||
 |
Mindestzähnezahl mit Gegenbiegung (zmin) | 25 | 22 | 30 | |||||||||
| Mindestdurchmesser der Spannrolle mit Gegenbiegung (dmin [mm]) | 180 | 180 | 180 | ||||||||||
