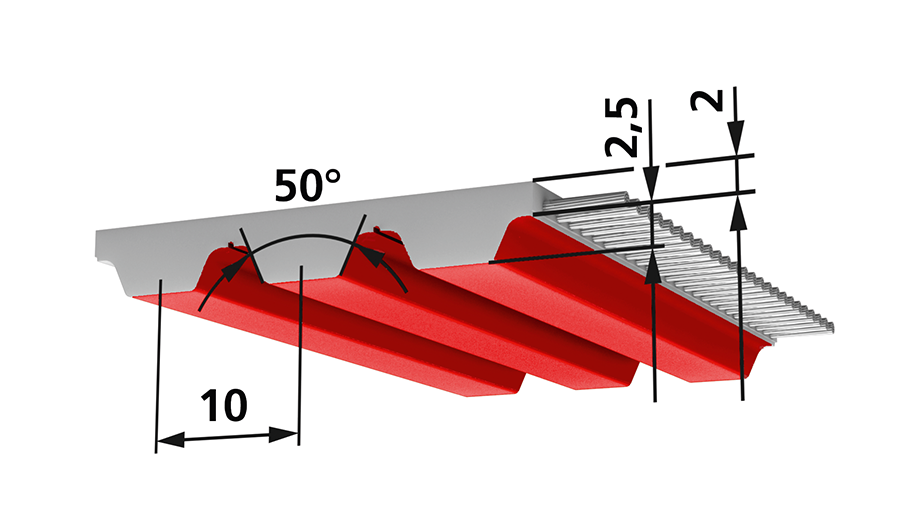

BRECOmove® AT10 MOV
-
Standard
| Riemenbreiten b [mm] (Zwischenbreiten auf Anfrage) | ||||
|---|---|---|---|---|
| 25 | 32 | 50 | 75 | 100 |
| Lieferbare Längen und Ausführungen | AT10 MOV | Bemerkung |
|---|---|---|
| Standardlängen | 50 oder 100 m-Rolle | - |
| Zuschnitte / Längen > 100 m | auf Anfrage | - |
| Standardmaterial | TPUST1 | Farbe: weiß |
| move-Zugträger | Stahl | - |
| E-Zugträger | nicht lieferbar | - |
| VA-Zugträger | nicht lieferbar | - |
| Laminatbeschichtung auf der Zahnseite | Standard | Farbe: rot |
| Riemenfarbe | weiß / rot | - |
| Zahntragfähigkeit (spezifische Riemenzahnbelastbarkeit) | |||||||
|---|---|---|---|---|---|---|---|
| Drehzahl n [min-1] | Ftspez [N/cm] | ||||||
| 0 | 113,2 | ||||||
| 20 | 111,5 | ||||||
| 40 | 110 | ||||||
| 60 | 108,6 | ||||||
| 80 | 107,2 | ||||||
| 100 | 105,8 | ||||||
| 200 | 100,1 | ||||||
| 300 | 95,6 | ||||||
| 400 | 91,6 | ||||||
| 500 | 88,4 | ||||||
| 600 | 85,5 | ||||||
| 700 | 82,7 | ||||||
| 800 | 80,4 | ||||||
| 900 | 78,2 | ||||||
| 1.000 | 76,2 | ||||||
| 1.100 | 74,4 | ||||||
| 1.200 | 72,7 | ||||||
| 1.300 | 71,1 | ||||||
| 1.400 | 69,6 | ||||||
| 1.500 | 68,2 | ||||||
| 1.600 | 66,8 | ||||||
| 1.700 | 65,6 | ||||||
| 1.800 | 64,4 | ||||||
| 1.900 | 63,1 | ||||||
| 2.000 | 62,1 | ||||||
| 2.200 | 60,1 | ||||||
| 2.400 | 58,2 | ||||||
| 2.600 | 56,4 | ||||||
| 2.800 | 54,7 | ||||||
| 3.000 | 53,1 | ||||||
| 3.200 | 51,7 | ||||||
| 3.400 | 50,4 | ||||||
| 3.600 | 49,1 | ||||||
| 3.800 | 47,9 | ||||||
| 4.000 | 46,7 | ||||||
| 4.500 | 43,9 | ||||||
| 5.000 | 41,4 | ||||||
| 5.500 | 39,3 | ||||||
| 6.000 | 37,3 | ||||||
| 6.500 | 35,4 | ||||||
| 7.000 | 33,6 | ||||||
| 7.500 | 32 | ||||||
| 8.000 | 30,4 | ||||||
| 8.500 | 29 | ||||||
| 9.000 | 27,6 | ||||||
| 9.500 | 26,4 | ||||||
| 10.000 | 25,1 | ||||||
| AT10 MOV | Zulässige Zugkraft des Riemens Fzul / Riemengewicht | ||||||
|---|---|---|---|---|---|---|---|
| Riemenbreite | b [mm] | 25 | 32 | 50 | 75 | 100 | |
| M | move-Zugträger | FTzul [N] | 7.395 | 9.135 | 14.790 | 22.185 | 29.580 |
| Spez. Federrate | Cspez [N] | 1,85 · 10^6 | 2,28 · 10^6 | 3,70 · 10^6 | 5,55 · 10^6 | 7,40 · 10^6 | |
| Riemengewicht | [kg/m] | 0,175 | 0,221 | 0,351 | 0,526 | 0,701 | |
| AT10 MOV | Biegewilligkeit (Mindestzähnezahlen / Mindestdurchmesser) | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| move-Zugträger (Standard) |
|||||||||||||
 |
Mindestzähnezahl ohne Gegenbiegung (zmin) | 18 | |||||||||||
| Mindestdurchmesser der Spannrolle ohne Gegenbiegung (dmin [mm]) | 60 | ||||||||||||
 |
Mindestzähnezahl mit Gegenbiegung (zmin) | 25 | |||||||||||
| Mindestdurchmesser der Spannrolle mit Gegenbiegung (dmin [mm]) | 120 | ||||||||||||
