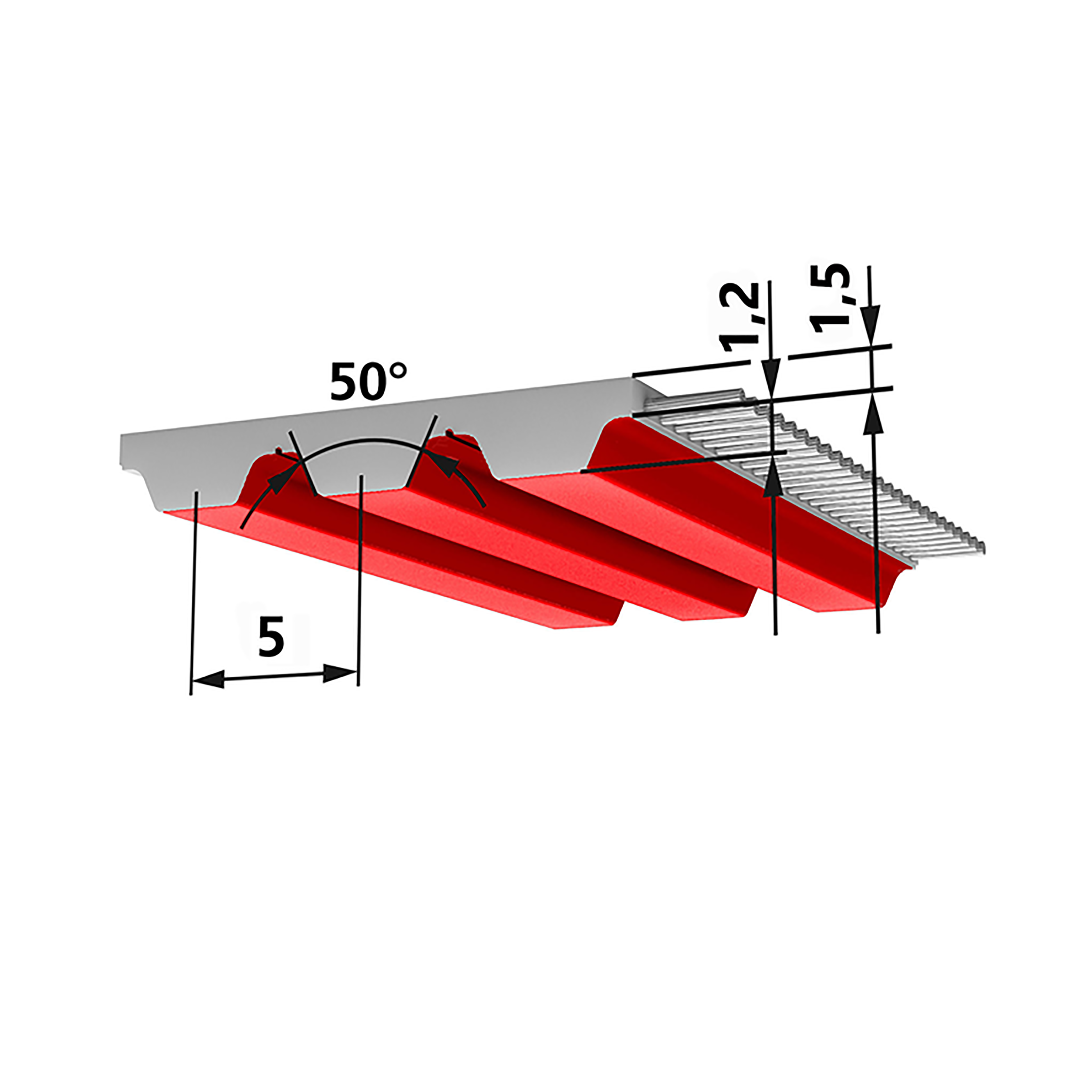

BRECOFLEXmove® AT5 MOV
-
Standard
| Riemenbreiten b [mm] (Zwischenbreiten auf Anfrage) | ||||||
|---|---|---|---|---|---|---|
| 10 | 16 | 25 | 32 | 50 | 75 | 100 |
| Lieferbare Längen und Ausführungen | AT5 MOV | Bemerkung |
|---|---|---|
| Standardlängen | siehe Tabelle | - |
| Wickelbreite | b=100 mm | - |
| Längenabstufung von Zahn zu Zahn | 720 mm bis 7500 mm | Mindestabnahmemenge: 1 Wickel |
| Standardmaterial | TPUST1 | Farbe: weiß |
| move-Zugträger | Stahl | - |
| E-Zugträger | nicht lieferbar | - |
| VA-Zugträger | nicht lieferbar | - |
| Laminatbeschichtung auf der Zahnseite | Standard | Farbe: rot |
| Riemenfarbe | weiß / rot | - |
| Standardlängen [mm] / Zähnezahlen | |||||
|---|---|---|---|---|---|
| Länge [mm] | Zähnezahl | Länge [mm] | Zähnezahl | Länge [mm] | Zähnezahl |
| 720 | 144 | 1.500 | 300 | 3.750 | 750 |
| 780 | 156 | 1.600 | 320 | 4.000 | 800 |
| 840 | 168 | 1.700 | 340 | 4.250 | 850 |
| 855 | 171 | 1.800 | 360 | 4.500 | 900 |
| 875 | 175 | 1.900 | 380 | 4.750 | 950 |
| 900 | 180 | 2.000 | 400 | 5.000 | 1.000 |
| 960 | 192 | 2.120 | 424 | 5.300 | 1.060 |
| 990 | 198 | 2.240 | 448 | 5.600 | 1.120 |
| 1.005 | 201 | 2.360 | 472 | 6.000 | 1.200 |
| 1.020 | 204 | 2.500 | 500 | 6.300 | 1.260 |
| 1.075 | 215 | 2.650 | 530 | 6.700 | 1.340 |
| 1.100 | 220 | 2.800 | 560 | 7.100 | 1.420 |
| 1.215 | 243 | 3.000 | 600 | 7.500 | 1.500 |
| 1.380 | 276 | 3.150 | 630 | ||
| 1.400 | 280 | 3.350 | 670 | ||
| Zahntragfähigkeit (spezifische Riemenzahnbelastbarkeit) | |||||||
|---|---|---|---|---|---|---|---|
| Drehzahl n [min-1] | FUspez [N/cm] | Mspez [Ncm/cm] | Pspez [W/cm] | ||||
| 0 | 52,5 | 4,318 | 0 | ||||
| 20 | 51,901 | 4,133 | 0,086 | ||||
| 40 | 51,336 | 4,088 | 0,171 | ||||
| 60 | 50,801 | 4,045 | 0,253 | ||||
| 80 | 50,293 | 4,004 | 0,335 | ||||
| 100 | 49,808 | 3,965 | 0,415 | ||||
| 200 | 47,678 | 3,796 | 0,795 | ||||
| 300 | 45,916 | 3,656 | 1,149 | ||||
| 400 | 44,414 | 3,536 | 1,481 | ||||
| 500 | 43,104 | 3,431 | 1,796 | ||||
| 600 | 41,943 | 3,34 | 2,098 | ||||
| 700 | 40,901 | 3,256 | 2,388 | ||||
| 800 | 39,955 | 3,181 | 2,665 | ||||
| 900 | 39,089 | 3,113 | 2,933 | ||||
| 1.000 | 38,291 | 3,049 | 3,193 | ||||
| 1.100 | 37,55 | 2,99 | 3,444 | ||||
| 1.200 | 36,86 | 2,935 | 3,688 | ||||
| 1.200 | 36,86 | 2,935 | 3,688 | ||||
| 1.300 | 36,214 | 2,884 | 3,925 | ||||
| 1.400 | 35,605 | 2,835 | 4,156 | ||||
| 1.500 | 35,031 | 2,789 | 4,381 | ||||
| 1.600 | 34,488 | 2,746 | 4,6 | ||||
| 1.700 | 33,971 | 2,705 | 4,815 | ||||
| 1.800 | 33,48 | 2,665 | 5,024 | ||||
| 1.900 | 33,011 | 2,629 | 5,229 | ||||
| 2.000 | 32,563 | 2,593 | 5,43 | ||||
| 2.200 | 31,721 | 2,525 | 5,818 | ||||
| 2.400 | 30,944 | 2,464 | 6,191 | ||||
| 2.600 | 30,221 | 2,406 | 6,551 | ||||
| 2.800 | 29,546 | 2,353 | 6,898 | ||||
| 3.000 | 28,913 | 2,303 | 7,231 | ||||
| 3.200 | 28,318 | 2,255 | 7,555 | ||||
| 3.400 | 27,754 | 2,21 | 7,868 | ||||
| 3.600 | 27,22 | 2,168 | 8,463 | ||||
| 3.800 | 26,713 | 2,126 | 8,463 | ||||
| 4.000 | 26,229 | 2,089 | 8,746 | ||||
| 4.500 | 25,111 | 1,999 | 9,421 | ||||
| 5.000 | 24,105 | 1,919 | 10,048 | ||||
| 5.500 | 23,188 | 1,846 | 10,633 | ||||
| 6.000 | 22,346 | 1,779 | 11,178 | ||||
| 6.500 | 21,569 | 1,718 | 11,689 | ||||
| 7.000 | 20,846 | 1,66 | 12,166 | ||||
| 7.500 | 20,173 | 1,606 | 12,613 | ||||
| 8.000 | 19,539 | 1,556 | 13,031 | ||||
| 8.500 | 18,943 | 1,509 | 13,424 | ||||
| 9.000 | 18,38 | 1,464 | 13,791 | ||||
| 9.500 | 17,846 | 1,421 | 14,134 | ||||
| 10.000 | 17,339 | 1,38 | 14,455 | ||||
| AT5 MOV | Zulässige Zugkraft des Riemens Fzul / Riemengewicht | |||||||
|---|---|---|---|---|---|---|---|---|
| Riemenbreite | b [mm] | 10 | 16 | 25 | 32 | 50 | 75 | 100 |
| move-Zugträger | FTzul [N] | 1.176 | 2.352 | 3.724 | 4.702 | 7.448 | 11.172 | 14.896 |
| Riemengewicht | [kg/m] | 0,04 | 0,064 | 0,1 | 0,128 | 0,2 | 0,3 | 0,4 |
| AT5 MOV | Biegewilligkeit (Mindestzähnezahlen / Mindestdurchmesser) | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| move-Zugträger (Standard) |
|||||||||||||
 |
Mindestzähnezahl ohne Gegenbiegung (zmin) | 20 | |||||||||||
| Mindestdurchmesser der Spannrolle ohne Gegenbiegung (dmin [mm]) | 30 | ||||||||||||
 |
Mindestzähnezahl mit Gegenbiegung (zmin) | 25 | |||||||||||
| Mindestdurchmesser der Spannrolle mit Gegenbiegung (dmin [mm]) | 60 | ||||||||||||
