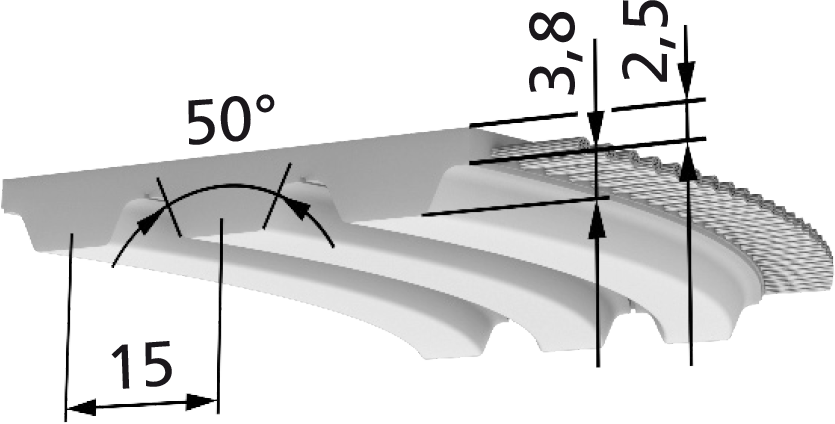

BRECOFLEX®-BAT®-/BATK-Zahnriemen BAT®15

  • Standard
Mein Katalog PDF

Eigenschaften

  • BRECOFLEX®-BAT®-/BATK-Zahnriemen
  • Selbstführende Zahnriemen
  • (endlos)
Riemenbreiten b [mm] (Zwischenbreiten auf Anfrage)
50 75 100
Lieferbare Längen und Ausführungen BAT®15 Bemerkung
Standardlängen siehe Tabelle ohne Mindestabnahmemenge
Wickelbreite b=100 mm -
Mindestabnahmemenge - -
Längenabstufung von Zahn zu Zahn 1.500 mm bis 21.990 mm bei Zwischenlängen Mindestabnahmemenge anfragen
StandardPlus-Ausführung 1.500 mm bis 21.990 mm -
Größere Längen auf Anfrage Mindestabnahmemenge anfragen
Standardmaterial (BRECOFLEX bis 700 mm) - -
Standardmaterial (BRECOFLEX ab 720 mm) TPUST1 weitere Materialien auf Anfrage
Stahl-Zugträger Standard -
E-Zugträger lieferbar Mindestabnahmemenge anfragen
VA(-E)-Zugträger lieferbar Mindestabnahmemenge anfragen
PAZ lieferbar ohne Mindestabnahmemenge bei Standardlängen
DL / DL-PAZ (bmax=100 mm) nicht lieferbar -
DR / DR-PAZ (bmax=100 mm) nicht lieferbar -
T / T-PAZ (bmax=100 mm) nicht lieferbar -
Standardlängen [mm] / Zähnezahlen
Länge [mm] Zähnezahl Länge [mm] Zähnezahl Länge [mm] Zähnezahl
1.500 1002.790 1865.595 373
1.590 1063.000 2006.000 400
1.710 1143.495 2336.300 420
1.800 1203.750 2506.705 447
1.905 1274.005 2677.095 473
1.995 1334.500 3007.500 500
2.250 1504.995 333
2.505 1675.295 353
Zahntragfähigkeit (spezifische Riemenzahnbelastbarkeit)
Drehzahl n [min-1] FUspez [N/cm] Mspez [Ncm/cm] Pspez [W/cm]
0 140 33,439 0
0 0 0 0
0 0 0 0
0 0 0 0
0 0 0 0
0 0 0 0
0 0 0 0
0 0 0 0
20 137,703 32,891 0,689
40 135,558 32,379 1,356
60 133,546 31,898 2,004
80 131,651 31,445 2,634
100 129,861 31,018 3,248
200 122,145 29,175 6,11
300 115,915 27,687 8,697
400 110,689 26,439 11,074
500 106,189 25,364 13,279
600 102,237 24,42 15,342
700 98,714 23,578 17,282
800 95,536 22,819 19,116
900 92,641 22,128 20,853
1.000 89,984 21,493 22,506
1.100 87,527 20,906 24,08
1.200 85,243 20,361 25,584
1.300 83,11 19,851 27,022
1.400 81,107 19,373 28,4
1.500 79,222 18,922 29,721
1.600 77,439 18,497 30,989
1.700 75,749 18,093 32,207
1.800 74,143 17,709 33,379
1.900 72,613 17,344 34,506
2.000 71,151 16,995 35,591
2.200 68,412 16,34 37,643
2.400 65,885 15,737 39,548
2.600 63,541 15,177 41,32
2.800 61,355 14,655 42,967
3.000 59,307 14,166 44,5
3.200 57,38 13,705 45,924
3.400 55,561 13,271 47,248
3.600 53,839 12,86 48,476
3.800 52,203 12,469 49,615
4.000 50,646 12,097 50,668
4.500 47,051 11,238 52,956
5.000 43,815 10,465 54,793
5.500 40,872 9,762 56,224
6.000 38,174 9,118 57,286
6.500 35,683 8,523 58,009
BAT®15 Zulässige Zugkraft des Riemens Fzul / Riemengewicht
Riemenbreite b [mm] 5075100
E- / Stahl-Zugträger Fzul 10.40016.00021.600
VA-Zugträger Fzul 8.30012.80017.300
Riemengewicht Standard [kg/m] 0,420,6290,836
DL [kg/m] ---
DR [kg/m] ---
T [kg/m] ---
BAT®15 Biegewilligkeit (Mindestzähnezahlen / Mindestdurchmesser)
Stahl-Zugträger E-Zugträger VA-Zugträger
Standard DL DR T Standard DL DR T Standard DL DR T
Mindestzähnezahl ohne Gegenbiegung (zmin) 20 - - - 15 - - - 25 - - -
Mindestdurchmesser der Spannrolle ohne Gegenbiegung (dmin [mm]) 100 - - - 70 - - - 120 - - -
Mindestzähnezahl mit Gegenbiegung (zmin) 30 - - - 25 - - - 35 - - -
Mindestdurchmesser der Spannrolle mit Gegenbiegung (dmin [mm]) 150 - - - 120 - - - 180 - - -
