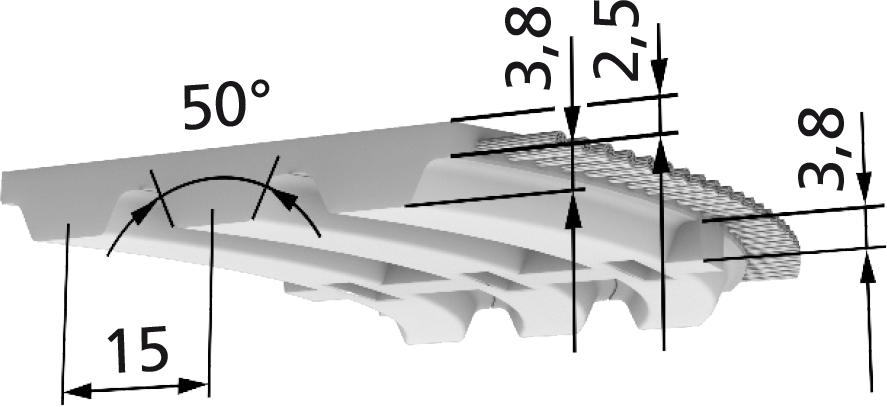

BRECO®-BAT®-/BATK-Zahnriemen BATK15
-
Standard
Mein Katalog
PDF
Eigenschaften
- BRECO®-BAT®-/BATK-Zahnriemen
- Selbstführende Zahnriemen
- Meterware (M) endlos verschweißt (V)
| Riemenbreiten b [mm] (Zwischenbreiten auf Anfrage) | ||
|---|---|---|
| 50 | 75 | 100 |
| Lieferbare Längen und Ausführungen | BATK15 | Bemerkung |
|---|---|---|
| Standardlängen | 50 oder 100 m Rolle | - |
| Zuschnitte / Längen > 100 m | auf Anfrage | - |
| Zwischenbreiten / weitere Breiten | nicht lieferbar | - |
| Mindestlänge endlos verschweißt (b<=100 mm) | 960 mm | - |
| Mindestlänge endlos verschweißt (b>100 mm) | nicht lieferbar | - |
| Standardmaterial | TPUST1 | weitere Materialien auf Anfrage |
| Stahl-Zugträger | Standard | - |
| E-Zugträger | nicht lieferbar | - |
| VA-Zugträger | lieferbar | Mindestabnahmemenge anfragen |
| PAZ | lieferbar | Farbe: weiß |
| PAR | lieferbar | Farbe: grün |
| PAZ-PAR | lieferbar | Farbe: weiß-grün |
| DL / DL-PAZ | nicht lieferbar | - |
| DR / DR-PAZ | nicht lieferbar | - |
| T / T-PAZ | nicht lieferbar | - |
| Zahntragfähigkeit (spezifische Riemenzahnbelastbarkeit) | |||||||
|---|---|---|---|---|---|---|---|
| Drehzahl n [min-1] | Ftspez [N/cm] | ||||||
| 0 | 140 | ||||||
| 20 | 137,703 | ||||||
| 40 | 135,558 | ||||||
| 60 | 133,546 | ||||||
| 80 | 131,651 | ||||||
| 100 | 129,861 | ||||||
| 200 | 122,145 | ||||||
| 300 | 115,915 | ||||||
| 400 | 110,689 | ||||||
| 500 | 106,189 | ||||||
| 600 | 102,237 | ||||||
| 700 | 98,714 | ||||||
| 800 | 95,536 | ||||||
| 900 | 92,641 | ||||||
| 1.000 | 89,984 | ||||||
| 1.100 | 87,527 | ||||||
| 1.200 | 85,243 | ||||||
| 1.300 | 83,11 | ||||||
| 1.400 | 81,107 | ||||||
| 1.500 | 79,222 | ||||||
| 1.600 | 77,439 | ||||||
| 1.700 | 75,749 | ||||||
| 1.800 | 74,143 | ||||||
| 1.900 | 72,613 | ||||||
| 2.000 | 71,151 | ||||||
| 2.200 | 68,412 | ||||||
| 2.400 | 65,885 | ||||||
| 2.600 | 63,541 | ||||||
| 2.800 | 61,355 | ||||||
| 3.000 | 59,307 | ||||||
| 3.200 | 57,38 | ||||||
| 3.400 | 55,561 | ||||||
| 3.600 | 53,839 | ||||||
| 3.800 | 52,203 | ||||||
| 4.000 | 50,646 | ||||||
| 4.500 | 47,051 | ||||||
| 5.000 | 43,815 | ||||||
| 5.500 | 40,872 | ||||||
| 6.000 | 38,174 | ||||||
| 6.500 | 35,683 | ||||||
| BATK15 | Zulässige Zugkraft des Riemens Fzul / Riemengewicht | ||||
|---|---|---|---|---|---|
| Riemenbreite | b [mm] | 50 | 75 | 100 | |
| M | E- / Stahl-Zugträger | FTzul [N] | 11.200 | 16.800 | 22.400 |
| Spez. Federrate (E- / Stahl-Zugträger) | Cspez [N] | 2,80·10^6 | 4,20·10^6 | 5,60·10^6 | |
| VA-Zugträger | FTzul [N] | 9.000 | 13.500 | 18.000 | |
| Spez. Federrate (VA-Zugträger) | Cspez [N] | 2,80·10^6 | 4,20·10^6 | 5,60·10^6 | |
| V | E- / Stahl-Zugträger | FTzul [N] | 5.600 | 8.400 | 11.200 |
| VA-Zugträger | TTzul [N] | 4.500 | 6.750 | 9.000 | |
| Riemengewicht (Standard) | [kg/m] | 0,428 | 0,642 | 0,856 | |
| Riemengewicht (DL) | [kg/m] | - | - | - | |
| Riemengewicht (DR) | [kg/m] | - | - | - | |
| Riemengewicht (T) | [kg/m] | - | - | - | |
| BATK15 | Biegewilligkeit (Mindestzähnezahlen / Mindestdurchmesser) | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Stahl-Zugträger | E-Zugträger | VA-Zugträger | |||||||||||
| Standard | DL | DR | T | Standard | DL | DR | T | Standard | DL | DR | T | ||
 |
Mindestzähnezahl ohne Gegenbiegung (zmin) | 20 | - | - | - | - | - | - | - | 25 | - | - | - |
| Mindestdurchmesser der Spannrolle ohne Gegenbiegung (dmin [mm]) | 100 | - | - | - | - | - | - | - | 120 | - | - | - | |
 |
Mindestzähnezahl mit Gegenbiegung (zmin) | 30 | - | - | - | - | - | - | - | 35 | - | - | - |
| Mindestdurchmesser der Spannrolle mit Gegenbiegung (dmin [mm]) | 150 | - | - | - | - | - | - | - | 180 | - | - | - | |
