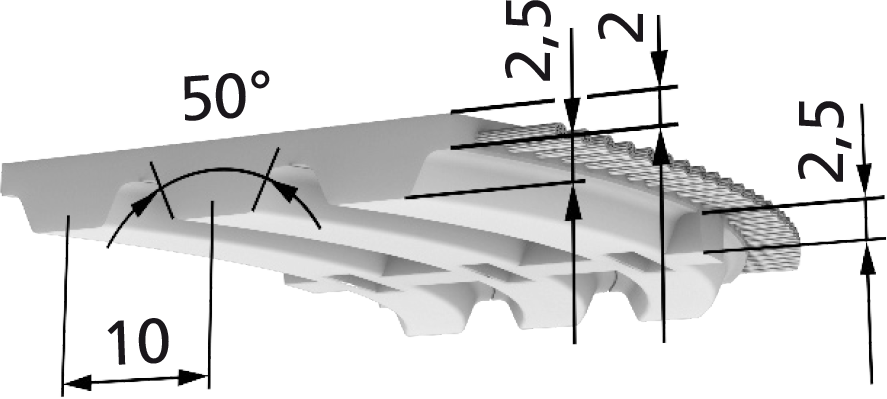

BRECO®-BAT®-/BATK-Zahnriemen BATK10
-
Standard
Mein Katalog
PDF
Eigenschaften
- BRECO®-BAT®-/BATK-Zahnriemen
- Selbstführende Zahnriemen
- Meterware (M) endlos verschweißt (V)
| Riemenbreiten b [mm] (Zwischenbreiten auf Anfrage) | |||
|---|---|---|---|
| 32 | 50 | 75 | 100 |
| Lieferbare Längen und Ausführungen | BATK10 | Bemerkung |
|---|---|---|
| Standardlängen | 50 oder 100 m Rolle | - |
| Zuschnitte / Längen > 100 m | auf Anfrage | - |
| Zwischenbreiten / weitere Breiten | nicht lieferbar | - |
| Mindestlänge endlos verschweißt (b<=100 mm) | 880 mm | - |
| Mindestlänge endlos verschweißt (b>100 mm) | nicht lieferbar | - |
| Standardmaterial | TPUST1 | weitere Materialien auf Anfrage |
| Stahl-Zugträger | Standard | - |
| E-Zugträger | nicht lieferbar | - |
| VA-Zugträger | lieferbar | Mindestabnahmemenge anfragen |
| PAZ | lieferbar | Farbe: weiß |
| PAR | lieferbar | Farbe: grün |
| PAZ-PAR | lieferbar | Farbe: weiß-grün |
| DL / DL-PAZ | nicht lieferbar | - |
| DR / DR-PAZ | nicht lieferbar | - |
| T / T-PAZ | nicht lieferbar | - |
| Zahntragfähigkeit (spezifische Riemenzahnbelastbarkeit) | |||||||
|---|---|---|---|---|---|---|---|
| Drehzahl n [min-1] | Ftspez [N/cm] | ||||||
| 0 | 92,75 | ||||||
| 20 | 91,389 | ||||||
| 40 | 90,114 | ||||||
| 60 | 88,914 | ||||||
| 80 | 87,783 | ||||||
| 100 | 86,711 | ||||||
| 200 | 82,071 | ||||||
| 300 | 78,303 | ||||||
| 400 | 75,129 | ||||||
| 500 | 72,389 | ||||||
| 600 | 69,977 | ||||||
| 700 | 67,823 | ||||||
| 800 | 65,877 | ||||||
| 900 | 64,103 | ||||||
| 1.000 | 62,473 | ||||||
| 1.100 | 60,965 | ||||||
| 1.200 | 59,562 | ||||||
| 1.300 | 58,25 | ||||||
| 1.400 | 57,018 | ||||||
| 1.500 | 55,858 | ||||||
| 1.600 | 54,761 | ||||||
| 1.700 | 53,72 | ||||||
| 1.800 | 52,731 | ||||||
| 1.900 | 51,788 | ||||||
| 2.000 | 50,887 | ||||||
| 2.200 | 49,198 | ||||||
| 2.400 | 47,639 | ||||||
| 2.600 | 46,193 | ||||||
| 2.800 | 44,843 | ||||||
| 3.000 | 43,579 | ||||||
| 3.200 | 42,389 | ||||||
| 3.400 | 41,265 | ||||||
| 3.600 | 40,201 | ||||||
| 3.800 | 39,19 | ||||||
| 4.000 | 38,228 | ||||||
| 4.500 | 36,005 | ||||||
| 5.000 | 34,004 | ||||||
| 5.500 | 32,184 | ||||||
| 6.000 | 30,514 | ||||||
| 6.500 | 28,973 | ||||||
| 7.000 | 27,541 | ||||||
| 7.500 | 26,204 | ||||||
| 8.000 | 24,951 | ||||||
| 8.500 | 23,771 | ||||||
| 9.000 | 22,656 | ||||||
| 9.500 | 21,6 | ||||||
| 10.000 | 20,596 | ||||||
| BATK10 | Zulässige Zugkraft des Riemens Fzul / Riemengewicht | |||||
|---|---|---|---|---|---|---|
| Riemenbreite | b [mm] | 32 | 50 | 75 | 100 | |
| M | E- / Stahl-Zugträger | FTzul [N] | 5.000 | 7.500 | 12.000 | 17.000 |
| Spez. Federrate (E- / Stahl-Zugträger) | Cspez [N] | 1,37·10^6 | 2,12·10^6 | 3,18·10^6 | 4,25·10^6 | |
| VA-Zugträger | FTzul [N] | 4.000 | 6.000 | 9.000 | 12.000 | |
| Spez. Federrate (VA-Zugträger) | Cspez [N] | 1,37·10^6 | 2,12·10^6 | 3,18·10^6 | 4,25·10^6 | |
| V | E- / Stahl-Zugträger | FTzul [N] | 2.500 | 3.750 | 6.000 | 8.500 |
| VA-Zugträger | TTzul [N] | 2.000 | 3.000 | 4.500 | 6.000 | |
| Riemengewicht (Standard) | [kg/m] | 0,192 | 0,3 | 0,45 | 0,6 | |
| Riemengewicht (DL) | [kg/m] | - | - | - | - | |
| Riemengewicht (DR) | [kg/m] | - | - | - | - | |
| Riemengewicht (T) | [kg/m] | - | - | - | - | |
| BATK10 | Biegewilligkeit (Mindestzähnezahlen / Mindestdurchmesser) | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Stahl-Zugträger | E-Zugträger | VA-Zugträger | |||||||||||
| Standard | DL | DR | T | Standard | DL | DR | T | Standard | DL | DR | T | ||
 |
Mindestzähnezahl ohne Gegenbiegung (zmin) | 20 | - | - | - | - | - | - | - | 25 | - | - | - |
| Mindestdurchmesser der Spannrolle ohne Gegenbiegung (dmin [mm]) | 60 | - | - | - | - | - | - | - | 80 | - | - | - | |
 |
Mindestzähnezahl mit Gegenbiegung (zmin) | 25 | - | - | - | - | - | - | - | 40 | - | - | - |
| Mindestdurchmesser der Spannrolle mit Gegenbiegung (dmin [mm]) | 120 | - | - | - | - | - | - | - | 130 | - | - | - | |
