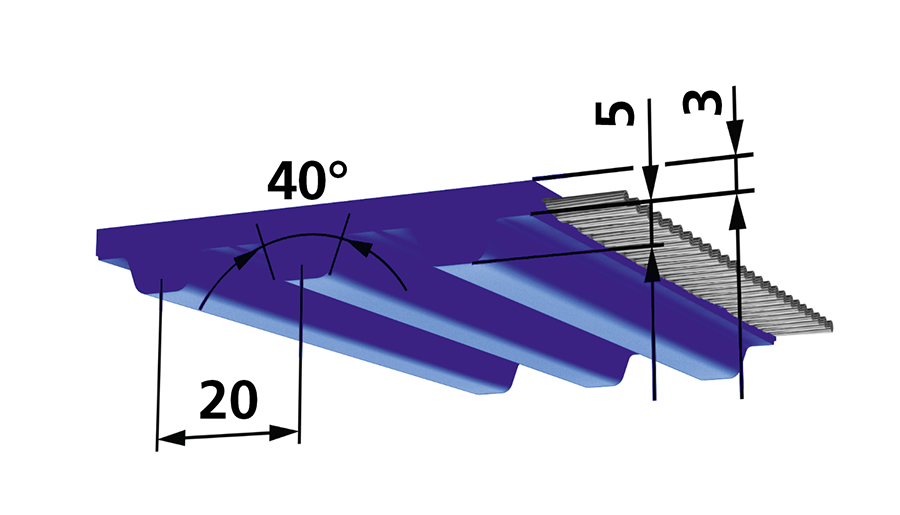

BRECOprotect® T20 PRO
-
Standard
| Riemenbreiten b [mm] (Zwischenbreiten auf Anfrage) | |
|---|---|
| 25 | 50 |
| Lieferbare Längen und Ausführungen | T20 PRO | Bemerkung |
|---|---|---|
| Standardlängen | 50 oder 100 m-Rolle | - |
| Zuschnitte / Längen > 100 m | auf Anfrage | - |
| Zwischenbreiten / weitere Breiten | nicht lieferbar | nur Riemenbreiten gemäß Tabelle lieferbar |
| Mindestlänge endlos verschweißt (b<=100 mm) | 1260 mm | - |
| Standardmaterial | TPUAU1 | FDA konform |
| Riemenfarbe | blau | - |
| Stahl-Zugträger | Standard | - |
| Zahntragfähigkeit (spezifische Riemenzahnbelastbarkeit) | |||||||
|---|---|---|---|---|---|---|---|
| Drehzahl n [min-1] | Ftspez [N/cm] | ||||||
| 0 | 101,5 | ||||||
| 20 | 98,1 | ||||||
| 40 | 95,3 | ||||||
| 60 | 92,8 | ||||||
| 80 | 90,7 | ||||||
| 100 | 88,7 | ||||||
| 200 | 81,2 | ||||||
| 300 | 75,9 | ||||||
| 400 | 71,8 | ||||||
| 500 | 68,4 | ||||||
| 600 | 65,6 | ||||||
| 700 | 63,1 | ||||||
| 800 | 60,9 | ||||||
| 900 | 59 | ||||||
| 1.000 | 57,2 | ||||||
| 1.100 | 55,6 | ||||||
| 1.200 | 54,2 | ||||||
| 1.300 | 52,8 | ||||||
| 1.400 | 51,5 | ||||||
| 1.500 | 50,3 | ||||||
| 1.600 | 49,2 | ||||||
| 1.700 | 48,2 | ||||||
| 1.800 | 47,2 | ||||||
| 1.900 | 46,2 | ||||||
| 2.000 | 45,3 | ||||||
| 2.200 | 43,6 | ||||||
| 2.400 | 42,1 | ||||||
| 2.600 | 40,7 | ||||||
| 2.800 | 39,4 | ||||||
| 3.000 | 38,1 | ||||||
| 3.200 | 37 | ||||||
| 3.400 | 35,9 | ||||||
| 3.600 | 34,9 | ||||||
| 3.800 | 33,9 | ||||||
| 4.000 | 33 | ||||||
| 4.500 | 30,8 | ||||||
| 5.000 | 28,9 | ||||||
| 5.500 | 27,2 | ||||||
| 6.000 | 25,6 | ||||||
| 6.500 | 24,2 | ||||||
| T20 PRO | Zulässige Zugkraft des Riemens Fzul / Riemengewicht | |||
|---|---|---|---|---|
| Riemenbreite | b [mm] | 25 | 50 | |
| M | Stahl-Zugträger | FTzul [N] | 3.500 | 7.000 |
| Spez. Federrate | Cspez [N] | 0,87·10^6 | 1,75·10^6 | |
| V | Stahl-Zugträger | FTzul [N] | 1.750 | 3.500 |
| Riemengewicht (Standard) | [kg/m] | 0,184 | 0,368 | |
| T20 PRO | Biegewilligkeit (Mindestzähnezahlen / Mindestdurchmesser) | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Stahl-Zugträger | |||||||||||||
| M | V | ||||||||||||
 |
Mindestzähnezahl ohne Gegenbiegung (zmin) | 15 | 15 | ||||||||||
| Mindestdurchmesser der Spannrolle ohne Gegenbiegung (dmin [mm]) | 120 | 120 | |||||||||||
 |
Mindestzähnezahl mit Gegenbiegung (zmin) | 25 | 25 | ||||||||||
| Mindestdurchmesser der Spannrolle mit Gegenbiegung (dmin [mm]) | 120 | 120 | |||||||||||
