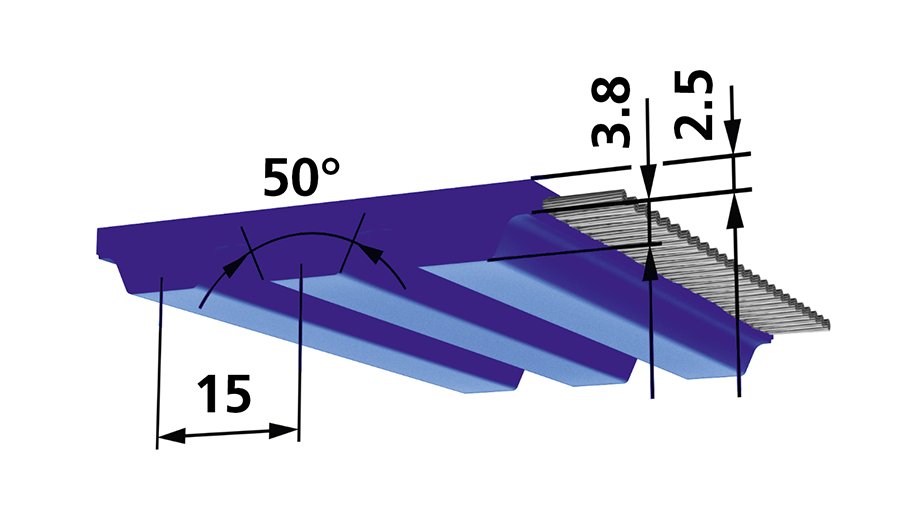

Riemenbreiten b [mm] (Zwischenbreiten auf Anfrage) | ||||
---|---|---|---|---|
25 | 32 | 50 | 75 | 100 |
Lieferbare Längen und Ausführungen | AT15 PRO | Bemerkung |
---|---|---|
Standardlängen | 50 oder 100 m-Rolle | - |
Zuschnitte / Längen > 100 m | auf Anfrage | - |
Zwischenbreiten / weitere Breiten | nicht lieferbar | nur Riemenbreiten gemäß Tabelle lieferbar |
Mindestlänge endlos verschweißt (b<=100 mm) | 1260 mm | - |
Standardmaterial | TPUAU1 | FDA konform |
Riemenfarbe | blau | - |
Stahl-Zugträger | Standard | - |
Zahntragfähigkeit (spezifische Riemenzahnbelastbarkeit) | |||||||
---|---|---|---|---|---|---|---|
Drehzahl n [min-1] | Ftspez [N/cm] | ||||||
0 | 133 | ||||||
20 | 130,818 | ||||||
40 | 128,78 | ||||||
60 | 126,869 | ||||||
80 | 125,069 | ||||||
100 | 123,368 | ||||||
200 | 116,038 | ||||||
300 | 110,119 | ||||||
400 | 105,155 | ||||||
500 | 100,88 | ||||||
600 | 97,125 | ||||||
700 | 93,778 | ||||||
800 | 90,759 | ||||||
900 | 88,009 | ||||||
1.000 | 85,485 | ||||||
1.100 | 83,151 | ||||||
1.200 | 80,981 | ||||||
1.300 | 78,954 | ||||||
1.400 | 77,052 | ||||||
1.500 | 75,26 | ||||||
1.600 | 73,567 | ||||||
1.700 | 71,962 | ||||||
1.800 | 70,436 | ||||||
1.900 | 68,982 | ||||||
2.000 | 67,594 | ||||||
2.200 | 64,991 | ||||||
2.400 | 62,591 | ||||||
2.600 | 60,364 | ||||||
2.800 | 58,288 | ||||||
3.000 | 56,342 | ||||||
3.200 | 54,511 | ||||||
3.400 | 52,783 | ||||||
3.600 | 51,147 | ||||||
3.800 | 49,593 | ||||||
4.000 | 48,114 | ||||||
4.500 | 44,699 | ||||||
5.000 | 41,624 | ||||||
5.500 | 38,829 | ||||||
6.000 | 36,265 | ||||||
6.500 | 33,898 |
AT15 PRO | Zulässige Zugkraft des Riemens Fzul / Riemengewicht | ||||||
---|---|---|---|---|---|---|---|
Riemenbreite | b [mm] | 25 | 32 | 50 | 75 | 100 | |
M | Stahl-Zugträger | FTzul [N] | 4.800 | 5.600 | 9.600 | 14.400 | 19.200 |
Spez. Federrate | Cspez [N] | 1,2·10^6 | 1,4·10^6 | 2,4·10^6 | 3,6·10^6 | 4,8·10^6 | |
V | Stahl-Zugträger | FTzul [N] | 2.400 | 2.800 | 4.800 | 7.200 | 9.600 |
Riemengewicht (Standard) | [kg/m] | 0,194 | 0,248 | 0,388 | 0,581 | 0,775 |
AT15 PRO | Biegewilligkeit (Mindestzähnezahlen / Mindestdurchmesser) | ||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Stahl-Zugträger | |||||||||||||
M | V | ||||||||||||
![]() |
Mindestzähnezahl ohne Gegenbiegung (zmin) | 25 | 25 | ||||||||||
Mindestdurchmesser der Spannrolle ohne Gegenbiegung (dmin [mm]) | 120 | 120 | |||||||||||
![]() |
Mindestzähnezahl mit Gegenbiegung (zmin) | 40 | 40 | ||||||||||
Mindestdurchmesser der Spannrolle mit Gegenbiegung (dmin [mm]) | 250 | 250 |
