Synchronwellen AT5

  • Standardausführung
Mein Katalog PDF

Eigenschaften

  • Synchronwellen
  • AT-Profil
  • Komponenten

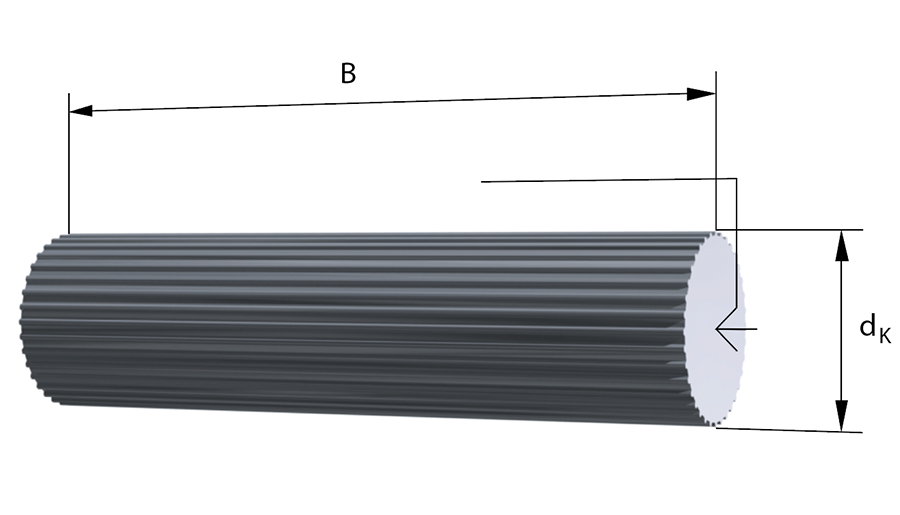

Zähnezahl z B [mm] dk [mm] d0 [mm] Lagerwelle
15 150 22,65 23,87 ja
16 150 24,24 25,46 ja
18 150 27,43 28,65 ja
19 150 29,02 30,24 ja
20 180 30,61 31,83 ja
22 180 33,79 35,01 ja
24 180 36,98 38,2 ja
25 180 38,57 39,79 ja
27 180 41,75 42,97 ja
28 180 43,34 44,56 ja
30 180 46,53 47,75 nein
32 180 49,71 50,93 ja
36 180 56,08 57,3 ja
40 180 62,44 63,66 ja
44 180 68,81 70,03 ja
48 180 75,17 76,39 ja
60 180 94,27 95,49 ja
72 180 113,37 114,59 ja
100 180 157,93 159,15 ja
