Synchronscheiben 8M

  • Standardausführung 6F
Mein Katalog PDF

Eigenschaften

  • Synchronscheiben
  • HTD-Profil
  • Komponenten

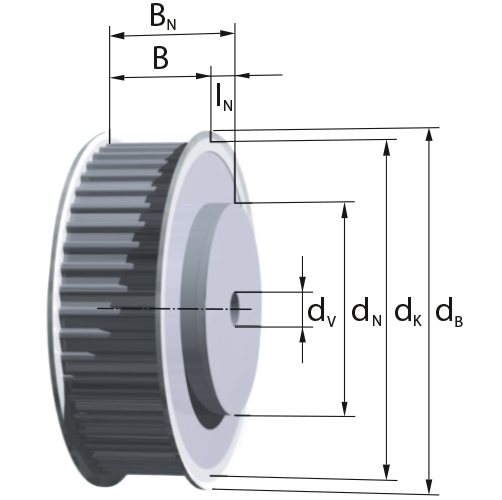

Riemenbreite b [mm] Zähnezahl z dk [mm] d0 [mm] dB [mm] Nabe dNxlN [mm] Gesamtbreite B [mm] verzahnte Breite B (L) [mm] Vorbohrung dV Lagerscheibe Anzahl Bordscheiben (Lagerscheibe)
20 22 54,65 56,02 60 43×10 38 28 12 nein -
20 24 59,75 61,12 66 45×10 38 28 12 nein -
20 26 64,84 66,21 71 50×10 38 28 12 nein -
20 28 70,08 71,3 75 50×10 38 28 15 nein -
20 30 75,13 76,39 83 55×10 38 28 15 nein -
20 32 80,16 81,49 87 60×10 38 28 15 nein -
20 34 85,22 86,58 91 70×10 38 28 15 nein -
20 36 90,3 91,67 98 70×10 38 28 15 nein -
20 38 95,39 96,77 103 75×10 38 28 15 nein -
20 40 100,49 101,86 106 75×10 38 28 15 nein -
20 44 110,67 112,05 119 75×10 38 28 15 nein -
20 48 120,86 122,23 127 75×10 38 28 15 nein -
20 56 141,23 142,6 148 80×10 38 28 15 nein -
20 64 161,6 162,97 168 80×10 38 28 15 nein -
20 72 181,97 183,35 192 80×10 38 28 15 nein -
20 80 210 203,72 210 90×10 38 28 15 nein -
50 22 54,65 56,02 60 43×10 70 60 12 nein -
50 24 59,75 61,12 66 45×10 70 60 12 nein -
50 26 64,84 66,21 71 50×10 70 60 12 nein -
50 28 70,08 71,3 75 50×10 70 60 15 nein -
50 30 75,13 76,39 83 55×10 70 60 15 nein -
50 32 80,16 81,49 87 60×10 70 60 15 nein -
50 34 85,22 86,58 91 70×10 70 60 15 nein -
50 36 90,3 91,67 98 70×10 70 60 15 nein -
50 38 95,39 96,77 103 75×10 70 60 15 nein -
50 40 100,49 101,86 106 75×10 70 60 18 nein -
50 44 110,67 112,05 119 80×10 70 60 18 nein -
50 48 120,86 122,23 127 80×10 70 60 18 nein -
50 56 141,23 142,6 148 90×10 70 60 18 nein -
50 64 161,6 162,97 168 100×10 70 60 18 nein -
50 72 181,97 183,35 192 100×10 70 60 18 nein -
50 80 210 203,72 210 100×10 70 60 18 nein -
85 22 54,65 56,02 60 43×10 105 95 12 nein -
85 24 59,75 61,12 66 45×10 105 95 12 nein -
85 26 64,84 66,21 71 50×10 105 95 12 nein -
85 28 70,08 71,3 75 50×10 105 95 15 nein -
85 30 75,13 76,39 83 55×10 105 95 15 nein -
85 32 80,16 81,49 87 60×10 105 95 15 nein -
85 34 85,22 86,58 91 70×10 105 95 15 nein -
85 36 90,3 91,67 98 70×10 105 95 15 nein -
85 38 95,39 96,77 103 75×10 105 95 15 nein -
85 40 100,49 101,86 106 75×10 105 95 18 nein -
85 44 110,67 112,05 119 75×10 105 95 18 nein -
85 48 120,86 122,23 127 80×10 105 95 18 nein -
85 56 141,23 142,6 148 90×10 105 95 20 nein -
85 64 161,6 162,97 168 100×10 105 95 20 nein -
85 72 181,97 183,35 192 100×10 105 95 20 nein -
85 80 210 203,72 210 110×10 105 95 20 nein -
