Synchronscheiben ATK10K13

  • Standardausführung
Mein Katalog PDF

Eigenschaften

  • Synchronscheiben
  • AT-Profil
  • Komponenten

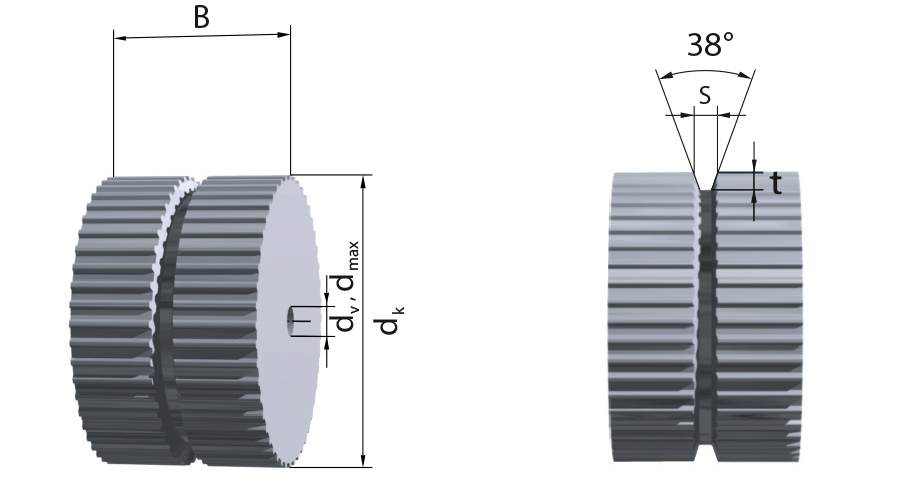

Riemenbreite b [mm] Synchronscheibenbreite [mm] Gesamtbreite B [mm] Lagerscheibe s [mm] t [mm] Verzahnungsbreite a [mm]
32 40 - nein 13,5 7,5 -
50 55 - nein 13,5 7,5 -
75 80 - nein 13,5 7,5 -
100 105 - nein 13,5 7,5 -
150 155 - nein 13,5 7,5 -
Zähnezahl z dk [mm] d0 [mm] dB [mm] Nabe dNxlN [mm] Vorbohrung dV max. Bohrung dmax [mm] Lagerscheibe (breitenabhängig) Anzahl Bordscheiben (Lagerscheibe)
- - - - nein -
- - - - nein -
- - - - nein -
- - - - nein -
- - - - nein -
20 61,84 63,66 - 12H7 37 nein -
21 65,03 66,85 - 12H7 40 nein -
22 68,21 70,03 - 12H7 43 nein -
23 71,39 73,21 - 12H7 46 nein -
24 74,57 76,39 - 12H7 50 nein -
25 77,76 79,58 - 12H7 53 nein -
26 80,94 82,76 - 12H7 56 nein -
27 84,12 85,94 - 12H7 59 nein -
28 87,31 89,13 - 12H7 62 nein -
29 90,49 92,31 - 12H7 65 nein -
30 93,67 95,49 - 12H7 69 nein -
31 96,86 98,68 - 12H7 72 nein -
32 100,04 101,86 - 12H7 75 nein -
33 103,22 105,04 - 12H7 78 nein -
34 106,41 108,23 - 12H7 81 nein -
35 109,59 111,41 - 12H7 85 nein -
36 112,77 114,59 - 16H7 88 nein -
37 115,95 117,77 - 16H7 91 nein -
38 119,14 120,96 - 16H7 94 nein -
39 122,32 124,14 - 16H7 97 nein -
40 125,5 127,32 - 16H7 101 nein -
41 128,69 130,51 - 16H7 104 nein -
42 131,87 133,69 - 16H7 107 nein -
43 135,05 136,87 - 16H7 110 nein -
44 138,24 140,06 - 16H7 113 nein -
45 141,42 143,24 - 16H7 116 nein -
46 144,6 146,42 - 16H7 120 nein -
47 147,79 149,61 - 16H7 123 nein -
48 150,97 152,79 - 16H7 126 nein -
49 154,15 155,97 - 16H7 129 nein -
50 157,33 159,15 - 16H7 132 nein -
51 160,52 162,34 - 16H7 136 nein -
52 163,7 165,52 - 16H7 139 nein -
53 166,88 168,7 - 16H7 142 nein -
54 170,07 171,89 - 16H7 145 nein -
55 173,25 175,07 - 16H7 148 nein -
56 176,43 178,25 - 16H7 151 nein -
57 179,62 181,44 - 16H7 155 nein -
58 182,8 184,62 - 16H7 158 nein -
59 185,98 187,8 - 16H7 161 nein -
60 189,17 190,99 - 16H7 164 nein -
61 192,35 194,17 - 16H7 167 nein -
62 195,53 197,35 - 16H7 171 nein -
63 198,72 200,54 - 16H7 174 nein -
64 201,9 203,72 - 16H7 177 nein -
65 205,08 206,9 - 16H7 180 nein -
66 208,26 210,08 - 16H7 183 nein -
67 211,45 213,27 - 16H7 186 nein -
68 214,63 216,45 - 16H7 190 nein -
69 217,81 219,63 - 16H7 193 nein -
70 221 222,82 - 16H7 196 nein -
71 224,18 226 - 16H7 199 nein -
72 227,36 229,18 - 20H7 202 nein -
