Spannrollen Typ B verzahnt
-

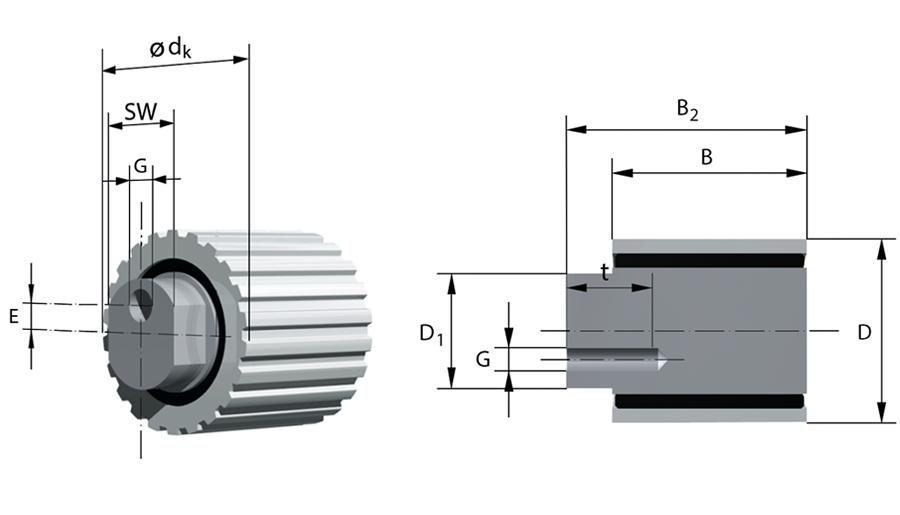

Typ B/E0 (verzahnt)
-
Typ B/E0 (links)
-
Typ B/E0 (rechts)
| Spannrolle Lagerprogramm | Typ / Teilung | Zähnezahl | B [mm] | dK [mm] | D [mm] | Anzahl Bordscheiben (Lagerscheibe) | dB [mm] | max. Riemenbreite [mm] | B2 [mm] | G | t [mm] | D1 [mm] | SW [mm] | Cdyn. [N] | Cstat. [N] | max. Drehzahl n [min-1] |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Typ B/E0 mit Exzenter, verzahnt | T10 | 20 | 40 | 61,8 | - | 0 | - | 32 | 50 | M12 | 20 | 30 | 27 | 19.300 | 13.100 | 30.000 |
| Typ B/E0 mit Exzenter, verzahnt | T10 | 20 | 64 | 61,8 | - | 0 | - | 50 | 74 | M12 | 20 | 30 | 27 | 19.300 | 13.100 | 15.000 |
| Typ B/E0 mit Exzenter, verzahnt | AT10 | 20 | 40 | 61,84 | - | 0 | - | 32 | 50 | M12 | 20 | 30 | 27 | 19.300 | 13.100 | 15.000 |
| Typ B/E0 mit Exzenter, verzahnt | AT10 | 20 | 64 | 61,84 | - | 0 | - | 50 | 74 | M12 | 20 | 30 | 27 | 19.300 | 13.100 | 15.000 |
| Typ B/E0 mit Exzenter, verzahnt (rechts/links) | BAT10 | 20 * | 40 | 61,84 | - | 0 | - | 32 | 50 | M12 | 20 | 30 | 27 | 19.300 | 13.100 | 15.000 |
| Typ B/E0 mit Exzenter, verzahnt (rechts/links) | BAT10 | 20 * | 64 | 61,84 | - | 0 | - | 50 | 74 | M12 | 20 | 30 | 27 | 19.300 | 13.100 | 15.000 |
| Typ B/E0 mit Exzenter, verzahnt | T5 | 22 | 34 | 34,15 | - | 0 | - | 25 | 42 | M6 | 10 | 20 | 17 | 7.950 | 3.920 | 30.000 |
| Typ B/E0 mit Exzenter, verzahnt | AT5 | 22 | 34 | 33,79 | - | 0 | - | 25 | 42 | M6 | 10 | 20 | 17 | 7.950 | 3.920 | 15.000 |
| Typ B/E0 mit Exzenter, verzahnt (rechts/links) | BATK10 | 24 | 40 | 74,57 | - | 0 | - | 32 | 50 | M12 | 20 | 30 | 27 | 19.300 | 13.100 | 15.000 |
| Typ B/E0 mit Exzenter, verzahnt (rechts/links) | BATK10 | 24 | 64 | 74,57 | - | 0 | - | 50 | 74 | M12 | 20 | 30 | 27 | 19.300 | 13.100 | 15.000 |
