Spannrollen Typ B glatt

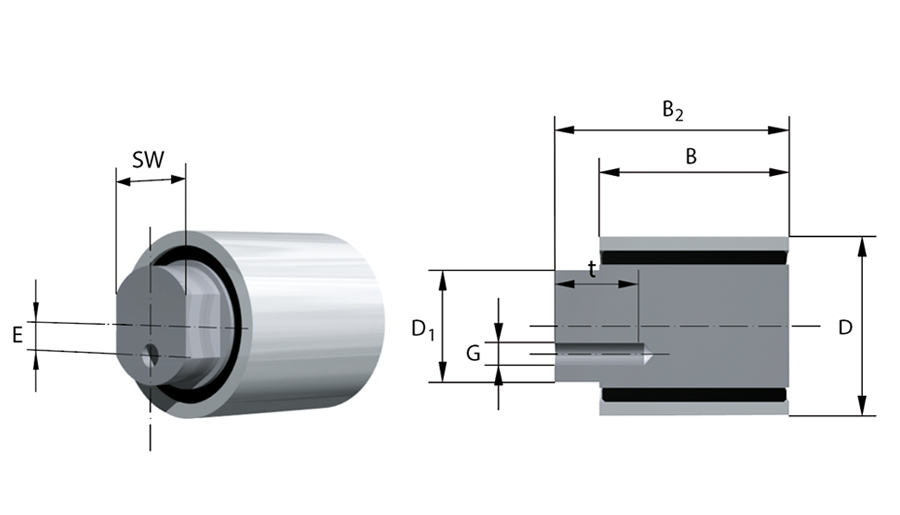

  • Typ B/E0 (glatt)
  • Typ B/E2 (glatt)
Mein Katalog PDF

Eigenschaften

  • Spannrollen
  • Komponenten
Spannrolle Lagerprogramm Typ / Teilung Zähnezahl B [mm] dK [mm] D [mm] Anzahl Bordscheiben (Lagerscheibe) dB [mm] max. Riemenbreite [mm] B2 [mm] G t [mm] D1 [mm] SW [mm] Cdyn. [N] Cstat. [N] max. Drehzahl n [min-1]
Typ B/E0 mit Exzenter, glatt - - 34 - 32 0 - 25 42 M6 10 20 17 7.950 3.920 10.000
Typ B/E0 mit Exzenter, glatt - - 40 - 60 0 - 32 50 M12 20 30 27 19.300 13.100 5.000
Typ B/E0 mit Exzenter, glatt - - 64 - 60 0 - 50 74 M12 20 30 27 19.300 13.100 5.000
Typ B/E0 mit Exzenter, glatt - - 40 - 80 0 - 32 50 M12 20 30 27 19.300 13.100 5.000
Typ B/E0 mit Exzenter, glatt - - 64 - 80 0 - 50 74 M12 20 30 27 19.300 13.100 5.000
Typ B/E0 mit Exzenter, glatt - - 90 - 80 0 - 75 110 M20 32 45 36 48.000 38.000 5.000
Typ B/E0 mit Exzenter, glatt - - 40 - 120 0 - 32 50 M12 20 30 27 19.300 13.100 5.000
Typ B/E0 mit Exzenter, glatt - - 64 - 120 0 - 50 74 M12 20 30 27 19.300 13.100 5.000
Typ B/E0 mit Exzenter, glatt - - 70 - 120 0 - 50 85 M20 30 45 36 70.500 48.000 5.000
Typ B/E0 mit Exzenter, glatt - - 90 - 120 0 - 75 110 M20 32 45 36 48.000 38.000 5.000
Typ B/E0 mit Exzenter, glatt - - 40 - 150 0 - 32 50 M12 20 30 27 19.300 13.100 5.000
Typ B/E0 mit Exzenter, glatt - - 64 - 150 0 - 50 74 M12 20 30 27 19.300 13.100 5.000
Typ B/E0 mit Exzenter, glatt - - 90 - 150 0 - 75 110 M20 32 45 36 48.000 38.000 5.000
Typ B/E2 mit Exzenter, glatt - - 34 - 32 2 41,5 25 42 M6 10 20 17 7.950 3.920 10.000
Typ B/E2 mit Exzenter, glatt - - 40 - 60 2 71 32 50 M12 20 30 27 19.300 13.100 5.000
Typ B/E2 mit Exzenter, glatt - - 64 - 60 2 71 50 74 M12 20 30 27 19.300 13.100 5.000
Typ B/E2 mit Exzenter, glatt - - 40 - 80 2 91 32 50 M12 20 30 27 19.300 13.100 5.000
Typ B/E2 mit Exzenter, glatt - - 64 - 80 2 91 50 74 M12 20 30 27 19.300 13.100 5.000
Typ B/E2 mit Exzenter, glatt - - 90 - 80 2 91 75 110 M20 32 45 36 48.000 38.000 5.000
Typ B/E2 mit Exzenter, glatt - - 40 - 120 2 132 32 50 M12 20 30 27 19.300 13.100 5.000
Typ B/E2 mit Exzenter, glatt - - 64 - 120 2 132 50 74 M12 20 30 27 19.300 13.100 5.000
Typ B/E2 mit Exzenter, glatt - - 70 - 120 2 137 50 85 M20 30 45 36 70.500 48.000 5.000
Typ B/E2 mit Exzenter, glatt - - 90 - 120 2 137 75 110 M20 32 45 36 48.000 38.000 5.000
Typ B/E2 mit Exzenter, glatt - - 40 - 150 2 162 32 50 M12 20 30 27 19.300 13.100 5.000
Typ B/E2 mit Exzenter, glatt - - 64 - 150 2 162 50 74 M12 20 30 27 19.300 13.100 5.000
Typ B/E2 mit Exzenter, glatt - - 90 - 150 2 162 75 110 M20 32 45 36 48.000 38.000 5.000
