Spannrollen Typ B Flansch

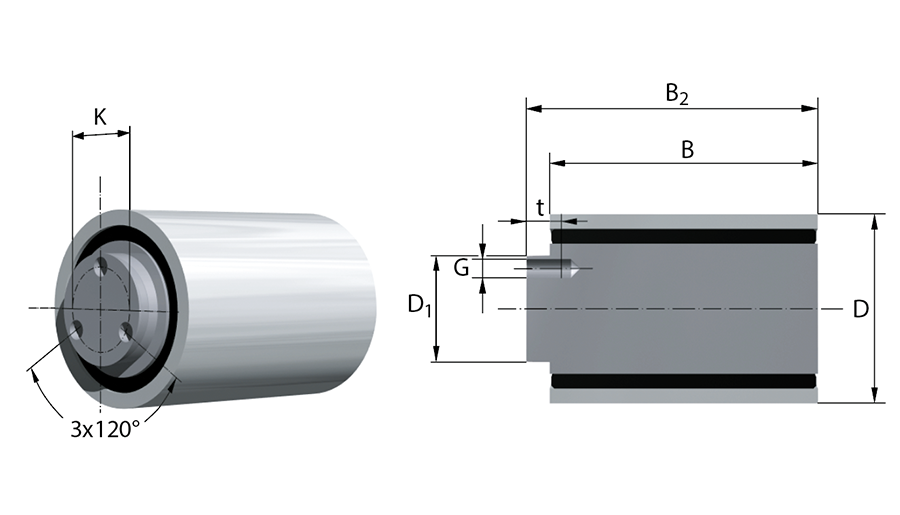

  • Typ B/F0 (glatt)

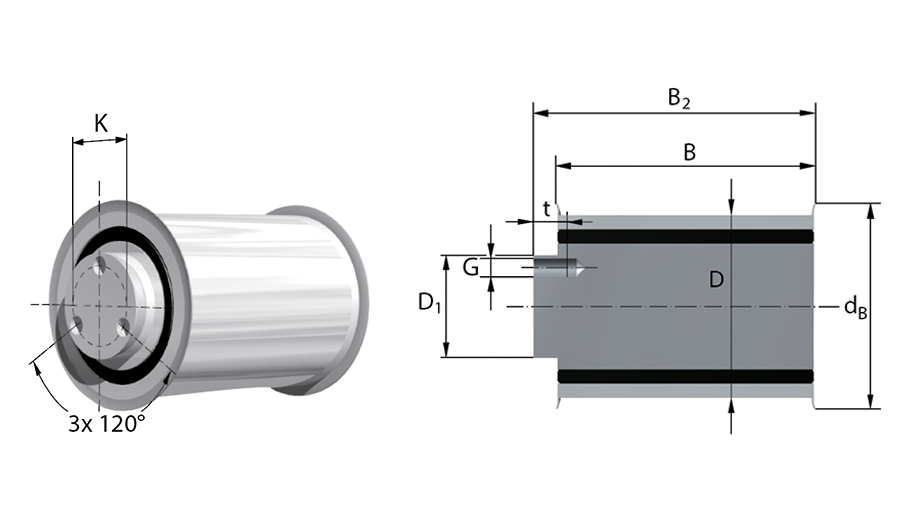

  • Typ B/F2 (glatt)
Mein Katalog PDF

Eigenschaften

  • Spannrollen
  • Komponenten
Spannrolle Lagerprogramm Typ / Teilung Zähnezahl B [mm] dK [mm] D [mm] Anzahl Bordscheiben (Lagerscheibe) dB [mm] max. Riemenbreite [mm] B2 [mm] G t [mm] D1 [mm] SW [mm] Cdyn. [N] Cstat. [N] max. Drehzahl n [min-1]
Typ B/F0 mit Flansch, glatt - - 114 - 60 0 - 100 124 M8 (3×) 15 45 - 19.300 13.100 5.000
Typ B/F0 mit Flansch, glatt - - 114 - 80 0 - 100 124 M8 (3×) 15 45 - 19.300 13.100 5.000
Typ B/F0 mit Flansch, glatt - - 70 - 120 0 - 50 85 M12 (3×) 24 85 - 70.500 48.000 5.000
Typ B/F0 mit Flansch, glatt - - 90 - 120 0 - 75 110 M12 (3×) 24 85 - 70.500 48.000 5.000
Typ B/F0 mit Flansch, glatt - - 117 - 120 0 - 100 131 M12 (3×) 24 85 - 70.500 48.000 5.000
Typ B/F0 mit Flansch, glatt - - 70 - 180 0 - 50 85 M12 (3×) 25 106 - 70.500 48.000 5.000
Typ B/F0 mit Flansch, glatt - - 90 - 180 0 - 75 110 M16 (3×) 25 106 - 106.000 76.000 5.000
Typ B/F0 mit Flansch, glatt - - 117 - 180 0 - 100 131 M16 (3×) 25 106 - 106.000 76.000 5.000
Typ B/F2 mit Flansch, glatt - - 114 - 60 2 71 100 124 M8 (3×) 15 45 - 19.300 13.100 5.000
Typ B/F2 mit Flansch, glatt - - 114 - 80 2 91 100 124 M8 (3×) 15 45 - 19.300 13.100 5.000
Typ B/F2 mit Flansch, glatt - - 70 - 120 2 137 50 85 M12 (3×) 24 85 - 70.500 48.000 5.000
Typ B/F2 mit Flansch, glatt - - 90 - 120 2 137 75 110 M12 (3×) 24 85 - 70.500 48.000 5.000
Typ B/F2 mit Flansch, glatt - - 117 - 120 2 137 100 131 M12 (3×) 24 85 - 70.500 48.000 5.000
Typ B/F2 mit Flansch, glatt - - 70 - 180 2 204 50 85 M12 (3×) 25 106 - 70.500 48.000 5.000
Typ B/F2 mit Flansch, glatt - - 90 - 180 2 204 75 110 M16 (3×) 25 106 - 106.000 76.000 5.000
Typ B/F2 mit Flansch, glatt - - 117 - 180 2 204 100 131 M16 (3×) 25 106 - 106.000 76.000 5.000
