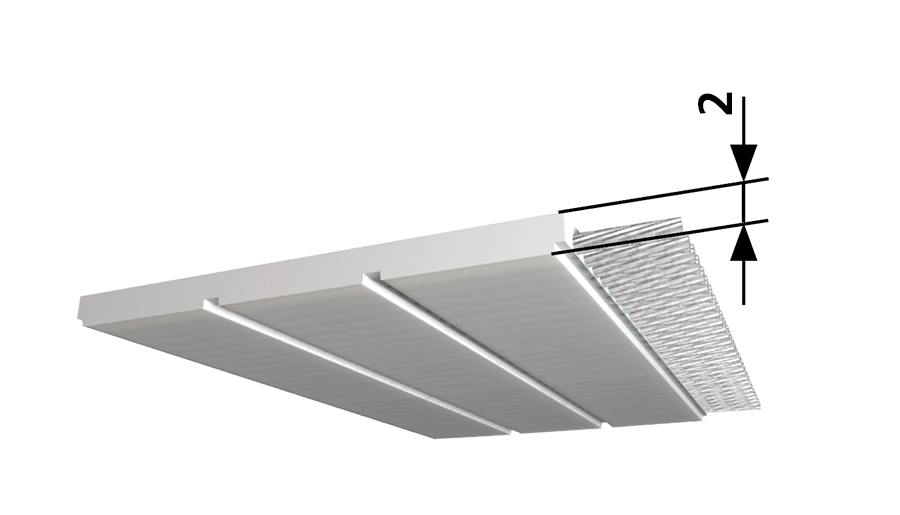

BRECOFLEX® F2
-
Standard
| Riemenbreiten b [mm] (Zwischenbreiten auf Anfrage) | |||||
|---|---|---|---|---|---|
| 16 | 25 | 32 | 50 | 75 | 100 |
| Lieferbare Längen und Ausführungen | F2 | Bemerkung |
|---|---|---|
| Standardlängen | siehe Tabelle | - |
| Wickelbreite | b=100 mm | - |
| Mindestabnahmemenge | 1 Wickel | - |
| Längenabstufung von Nut zu Nut (10 mm-Schritte) | 1.500 mm bis 20.000 mm | - |
| Unter 1500 mm | lieferbar | auf Anfrage |
| Größere Längen | lieferbar | auf Anfrage |
| Standardmaterial | TPUST1 | weitere Materialien auf Anfrage |
| Stahl-Zugträger | Standard | - |
| E-Zugträger | lieferbar | Mindestabnahmemenge anfragen |
| VA-Zugträger | lieferbar | Mindestabnahmemenge anfragen |
| PAZ (Nutseite) | lieferbar | - |
| Standardlängen [mm] / Zähnezahlen | |||||
|---|---|---|---|---|---|
| Länge [mm] | Zähnezahl | Länge [mm] | Zähnezahl | Länge [mm] | Zähnezahl |
| 1.500 | - | 1.800 | - | 2.500 | - |
| 1.550 | - | 1.850 | - | 3.000 | - |
| 1.600 | - | 1.900 | - | 4.000 | - |
| 1.650 | - | 1.950 | - | 5.000 | - |
| 1.700 | - | 2.000 | - | ||
| 1.750 | - | 2.100 | - | ||
| Zahntragfähigkeit (spezifische Riemenzahnbelastbarkeit) | |||||||
|---|---|---|---|---|---|---|---|
| Drehzahl n [min-1] | FUspez [N/cm] | Mspez [Ncm/cm] | Pspez [W/cm] | ||||
| F2 | Zulässige Zugkraft des Riemens Fzul / Riemengewicht | |||||||
|---|---|---|---|---|---|---|---|---|
| Riemenbreite | b [mm] | 16 | 25 | 32 | 50 | 75 | 100 | |
| E- / Stahl-Zugträger | Fzul | 1.000 | 1.800 | 2.300 | 3.800 | 5.800 | 7.800 | |
| VA-Zugträger | Fzul | 800 | 1.440 | 1.840 | 3.040 | 4.640 | 6.240 | |
| Riemengewicht | Standard | [kg/m] | 0,05 | 0,078 | 0,1 | 0,157 | 0,235 | 0,313 |
| F2 | Biegewilligkeit (Mindestzähnezahlen / Mindestdurchmesser) | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Stahl-Zugträger | E-Zugträger | VA-Zugträger | |||||||||||
| Standard | Standard | Standard | |||||||||||
 |
Mindestdurchmesser der Spannrolle ohne Gegenbiegung (dmin [mm]) | 30 | 25 | 60 | |||||||||
| dmin Mindestdurchmesser mit Gegenbiegung (dmin [mm]) | 60 | 50 | 130 | ||||||||||
 |
Mindestdurchmesser der Spannrolle mit Gegenbiegung (dmin [mm]) | 60 | 50 | 130 | |||||||||
