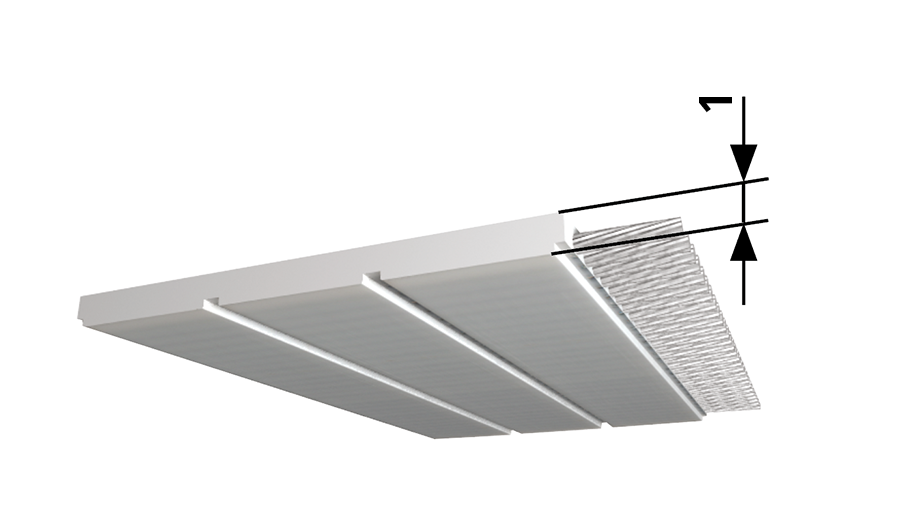

Riemenbreiten b [mm] (Zwischenbreiten auf Anfrage) | |||
---|---|---|---|
8 | 10 | 15 | 20 |
Lieferbare Längen und Ausführungen | F1 | Bemerkung |
---|---|---|
Standardlängen | 100 m-Rolle | - |
Zuschnitte / Längen > 100 m (Längenabstufung von Nut zu Nut (10 mm-Schritte) | auf Anfrage | - |
Zwischenbreiten / weitere Breiten | - | - |
Mindestlänge endlos verschweißt | - | - |
Standardmaterial | TPUST1 | weitere Materialien auf Anfrage |
Stahl-Zugträger | Standard | - |
E-Zugträger | lieferbar | Mindestabnahmemenge anfragen |
VA-Zugträger | lieferbar | Mindestabnahmemenge anfragen |
PAZ (Nutseite) | nicht lieferbar | - |
Zahntragfähigkeit (spezifische Riemenzahnbelastbarkeit) | |||||||
---|---|---|---|---|---|---|---|
Drehzahl n [min-1] | Ftspez [N/cm] |
F1 | Zulässige Zugkraft des Riemens Fzul / Riemengewicht | |||||
---|---|---|---|---|---|---|
Riemenbreite | b [mm] | 8 | 10 | 15 | 20 | |
M | E- / Stahl-Zugträger | FTzul [N] | 300 | 360 | 510 | 720 |
Spez. Federrate (E- / Stahl-Zugträger) | Cspez [N] | 7,50·10^4 | 9,0·10^4 | 12,8·10^4 | 18,0·10^4 | |
VA-Zugträger | FTzul [N] | 230 | 275 | 390 | 550 | |
Spez. Federrate (VA-Zugträger) | Cspez [N] | 7,50·10^4 | 9,0·10^4 | 12,8·10^4 | 18,0·10^4 | |
V | E- / Stahl-Zugträger | FTzul [N] | - | - | - | - |
VA-Zugträger | TTzul [N] | - | - | - | - | |
Riemengewicht (Standard) | [kg/m] | 0,012 | 0,015 | 0,023 | 0,03 |
F1 | Biegewilligkeit (Mindestzähnezahlen / Mindestdurchmesser) | ||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Stahl-Zugträger | E-Zugträger | VA-Zugträger | |||||||||||
Standard | Standard | Standard | |||||||||||
![]() |
Mindestdurchmesser der Spannrolle ohne Gegenbiegung (dmin [mm]) | 16 | 12 | 30 | |||||||||
dmin Mindestdurchmesser mit Gegenbiegung (dmin [mm]) | 30 | 18 | 60 | ||||||||||
![]() |
Mindestdurchmesser der Spannrolle mit Gegenbiegung (dmin [mm]) | 30 | 18 | 60 |
