BRECOFLEX® ATK10K6

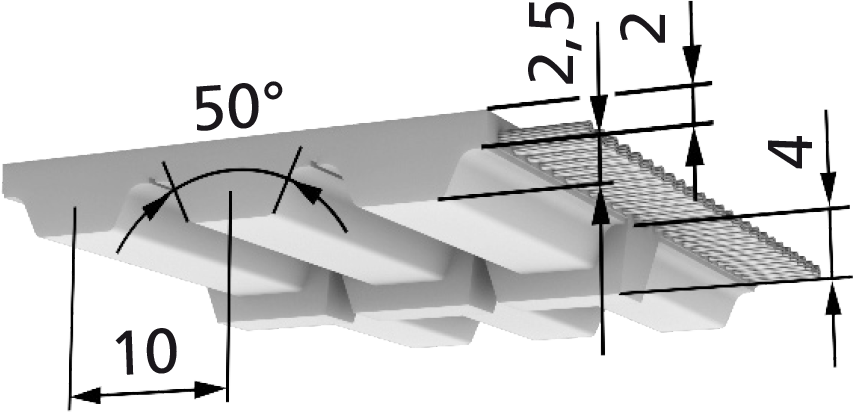

  • Standard
  • Standard

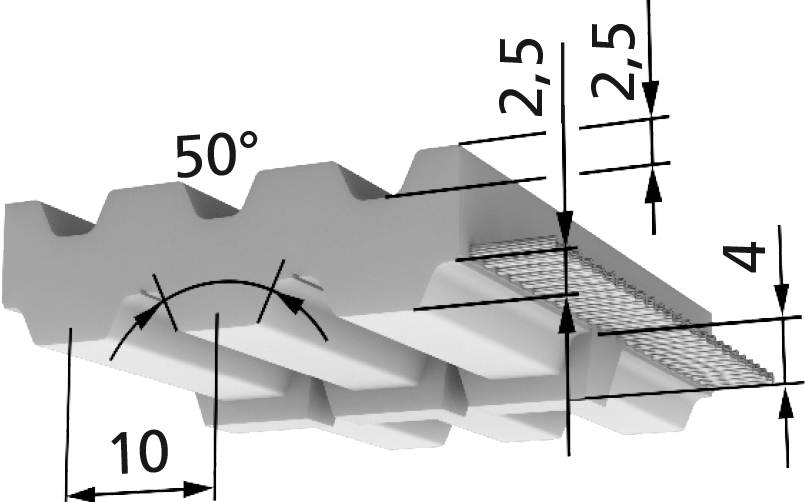

  • Doppelt verzahnt

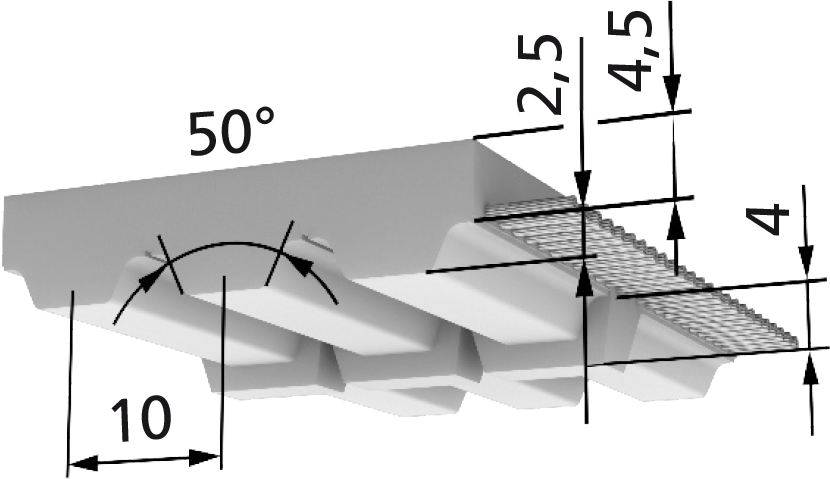

  • Verstärkter Riemenrücken
Mein Katalog PDF

Eigenschaften

  • BRECOFLEX®

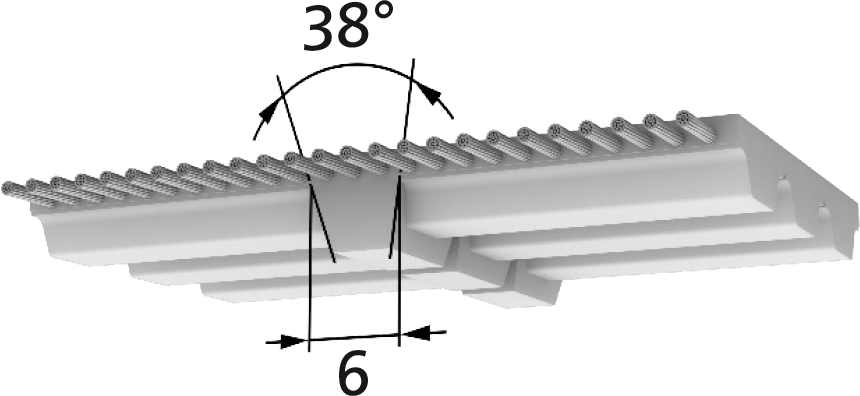

  • Selbstführende Spurzahnriemen
  • (endlos)
Riemenbreiten b [mm] (Zwischenbreiten auf Anfrage)
50 100
Lieferbare Längen und Ausführungen ATK10K6 Bemerkung
Standardlängen siehe Tabelle ohne Mindestabnahmemenge
Wickelbreite b=100 mm -
Mindestabnahmemenge - -
Längenabstufung von Zahn zu Zahn 1.080 mm bis 22.000 mm b=50 mm: ab 720 mm, bei Zwischenlängen Mindestabnahmemenge anfragen
StandardPlus-Ausführung 1.080 mm bis 22.000 mm b=50 mm: ab 720 mm
Größere Längen auf Anfrage Mindestabnahmemenge anfragen
Standardmaterial (BRECOFLEX bis 700 mm) - -
Standardmaterial (BRECOFLEX ab 720 mm) TPUST1 weitere Materialien auf Anfrage
Stahl-Zugträger Standard -
E-Zugträger lieferbar Mindestabnahmemenge anfragen
VA(-E)-Zugträger lieferbar Mindestabnahmemenge anfragen
PAZ ab 1.500 mm lieferbar ohne Mindestabnahmemenge bei Standardlängen
DL / DL-PAZ (bmax=100 mm) lieferbar Mindestabnahmemenge anfragen
DR / DR-PAZ (bmax=100 mm) lieferbar Mindestabnahmemenge anfragen
T / T-PAZ (bmax=100 mm) nicht lieferbar -
Standardlängen [mm] / Zähnezahlen
Länge [mm] Zähnezahl Länge [mm] Zähnezahl Länge [mm] Zähnezahl
1.500 1502.650 2654.750 475
1.600 1602.800 2805.000 500
1.700 1703.000 3005.300 530
1.800 1803.150 3155.600 560
1.900 1903.350 3356.000 600
2.000 2003.550 3556.300 630
2.120 2123.750 3756.700 670
2.240 2244.000 4007.100 710
2.360 2364.250 4257.500 750
2.500 2504.500 4508.000 800
Zahntragfähigkeit (spezifische Riemenzahnbelastbarkeit)
Drehzahl n [min-1] FUspez [N/cm] Mspez [Ncm/cm] Pspez [W/cm]
0 87,5 13,933 0
20 86,216 13,729 0,288
40 85,013 13,537 0,567
60 83,881 13,357 0,839
80 82,814 13,187 1,105
100 81,803 13,026 1,364
200 77,426 12,329 2,582
300 73,87 11,763 3,695
400 70,877 11,286 4,727
500 68,291 10,874 5,693
600 66,016 10,512 6,604
700 63,984 10,189 7,468
800 62,148 9,896 8,29
900 60,475 9,63 9,075
1.000 58,937 9,385 9,827
1.100 57,514 9,158 10,549
1.200 56,19 8,947 11,243
1.300 54,953 8,75 11,912
1.400 53,791 8,565 12,557
1.500 52,696 8,391 13,18
1.600 51,661 8,226 13,782
1.700 50,679 8,07 14,365
1.800 49,746 7,921 14,93
1.900 48,856 7,78 15,478
2.000 48,006 7,644 16,009
2.200 46,413 7,391 17,025
2.400 44,943 7,156 17,985
2.600 43,578 6,939 18,892
2.800 42,305 6,736 19,751
3.000 41,112 6,546 20,565
3.200 39,989 6,368 21,337
3.400 38,929 6,199 22,069
3.600 37,925 6,039 22,765
3.800 36,972 5,887 23,426
4.000 36,064 5,743 24,053
4.500 33,967 5,409 25,486
5.000 32,079 5,108 26,744
5.500 30,362 4,835 27,844
6.000 28,787 4,584 28,8
6.500 27,333 4,352 29,623
7.000 25,982 4,137 30,326
7.500 24,721 3,936 30,915
8.000 23,538 3,748 31,398
8.500 22,425 3,571 31,783
9.000 21,374 3,403 32,074
9.500 20,377 3,245 32,278
10.000 19,43 3,094 32,398
ATK10K6 Zulässige Zugkraft des Riemens Fzul / Riemengewicht
Riemenbreite b [mm] 50100
E- / Stahl-Zugträger Fzul 7.75016.000
VA-Zugträger Fzul 5.60011.200
Riemengewicht Standard [kg/m] 0,290,581
DL [kg/m] 0,3860,766
DR [kg/m] 0,4450,886
T [kg/m] --
ATK10K6 Biegewilligkeit (Mindestzähnezahlen / Mindestdurchmesser)
Stahl-Zugträger E-Zugträger VA-Zugträger
Standard DL DR T Standard DL DR T Standard DL DR T
Mindestzähnezahl ohne Gegenbiegung (zmin) 20 25 25 - 18 20 - - 25 40 25 -
Mindestdurchmesser der Spannrolle ohne Gegenbiegung (dmin [mm]) 80 80 80 - 60 80 - - 80 120 80 -
Mindestzähnezahl mit Gegenbiegung (zmin) 25 25 25 - 20 22 - - 40 40 40 -
Mindestdurchmesser der Spannrolle mit Gegenbiegung (dmin [mm]) 120 120 120 - 80 100 - - 120 120 120 -
