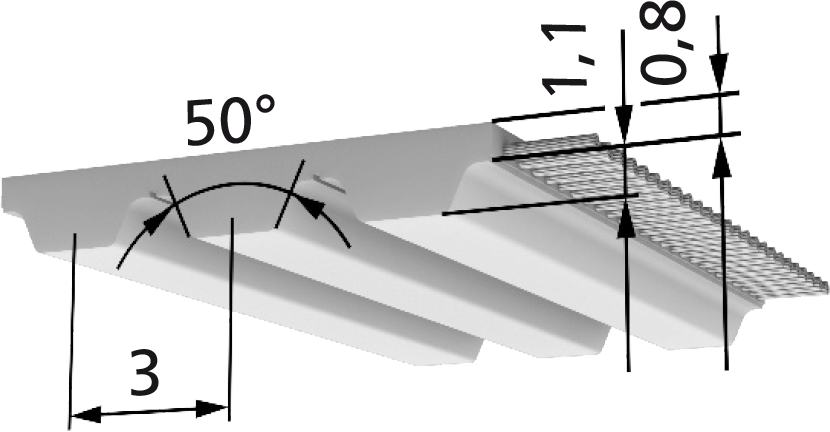

BRECOFLEX® AT3

  • Standard
Mein Katalog PDF

Eigenschaften

  • BRECOFLEX®
  • AT-Profil
  • (endlos)
Riemenbreiten b [mm] (Zwischenbreiten auf Anfrage)
6 10 16 25 32
Lieferbare Längen und Ausführungen AT3 Bemerkung
Standardlängen - -
Wickelbreite b=100 mm -
Mindestabnahmemenge 1 Wickel -
Längenabstufung von Zahn zu Zahn 720 mm bis 1.701 mm -
StandardPlus-Ausführung 720 mm bis 1.701 mm -
Größere Längen nicht lieferbar -
Standardmaterial (BRECOFLEX bis 700 mm) - -
Standardmaterial (BRECOFLEX ab 720 mm) TPUST1 weitere Materialien auf Anfrage
Stahl-Zugträger nicht lieferbar -
E-Zugträger Standard -
VA(-E)-Zugträger lieferbar Mindestabnahmemenge anfragen
PAZ lieferbar -
DL / DL-PAZ (bmax=100 mm) nicht lieferbar -
DR / DR-PAZ (bmax=100 mm) nicht lieferbar -
T / T-PAZ (bmax=100 mm) nicht lieferbar -
Standardlängen [mm] / Zähnezahlen
Länge [mm] Zähnezahl Länge [mm] Zähnezahl Länge [mm] Zähnezahl
Zahntragfähigkeit (spezifische Riemenzahnbelastbarkeit)
Drehzahl n [min-1] FUspez [N/cm] Mspez [Ncm/cm] Pspez [W/cm]
0 38,5 1,839 0
20 38,099 1,82 0,038
40 37,719 1,802 0,075
60 37,359 1,785 0,112
80 37,015 1,768 0,148
100 36,687 1,753 0,184
200 35,24 1,683 0,353
300 34,034 1,626 0,511
400 33,002 1,577 0,66
500 32,099 1,533 0,803
600 31,297 1,495 0,939
700 30,575 1,461 1,071
800 29,919 1,429 1,197
900 29,317 1,401 1,32
1.000 28,762 1,374 1,439
1.100 28,247 1,349 1,554
1.200 27,766 1,326 1,667
1.300 27,315 1,305 1,776
1.400 26,89 1,285 1,883
1.500 26,489 1,265 1,988
1.600 26,109 1,247 2,09
1.700 25,749 1,23 2,19
1.800 25,405 1,214 2,287
1.900 25,077 1,198 2,383
2.000 24,764 1,183 2,477
2.200 24,174 1,155 2,66
2.400 23,63 1,129 2,837
2.600 23,123 1,105 3,007
2.800 22,65 1,082 3,172
3.000 22,206 1,061 3,332
3.200 21,788 1,041 3,488
3.400 21,392 1,022 3,638
3.600 21,017 1,004 3,785
3.800 20,661 0,987 3,927
4.000 20,322 0,971 4,066
4.500 19,537 0,933 4,398
5.000 18,829 0,899 4,709
5.500 18,185 0,869 5,003
6.000 17,593 0,84 5,28
6.500 17,046 0,814 5,542
7.000 16,538 0,79 5,791
7.500 16,063 0,767 6,026
8.000 15,618 0,746 6,25
8.500 15,198 0,726 6,462
9.000 14,802 0,707 6,664
9.500 14,426 0,689 6,855
10.000 14,069 0,672 7,037
AT3 Zulässige Zugkraft des Riemens Fzul / Riemengewicht
Riemenbreite b [mm] 610162532
E- / Stahl-Zugträger Fzul 1903806451.1001.400
VA-Zugträger Fzul 1653355659701.230
Riemengewicht Standard [kg/m] 0,0140,0230,0370,0580,074
DL [kg/m] -----
DR [kg/m] -----
T [kg/m] -----
AT3 Biegewilligkeit (Mindestzähnezahlen / Mindestdurchmesser)
Stahl-Zugträger E-Zugträger VA-Zugträger
Standard DL DR T Standard DL DR T Standard DL DR T
Mindestzähnezahl ohne Gegenbiegung (zmin) - - - - 15 - - - 20 - - -
Mindestdurchmesser der Spannrolle ohne Gegenbiegung (dmin [mm]) - - - - 20 - - - 30 - - -
Mindestzähnezahl mit Gegenbiegung (zmin) - - - - 20 - - - 30 - - -
Mindestdurchmesser der Spannrolle mit Gegenbiegung (dmin [mm]) - - - - 20 - - - 40 - - -
