BRECOclassic® T20 CLA
-

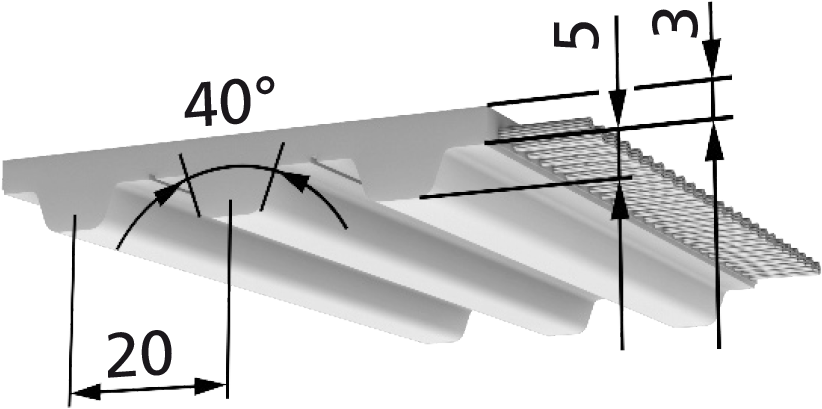

Standard
-

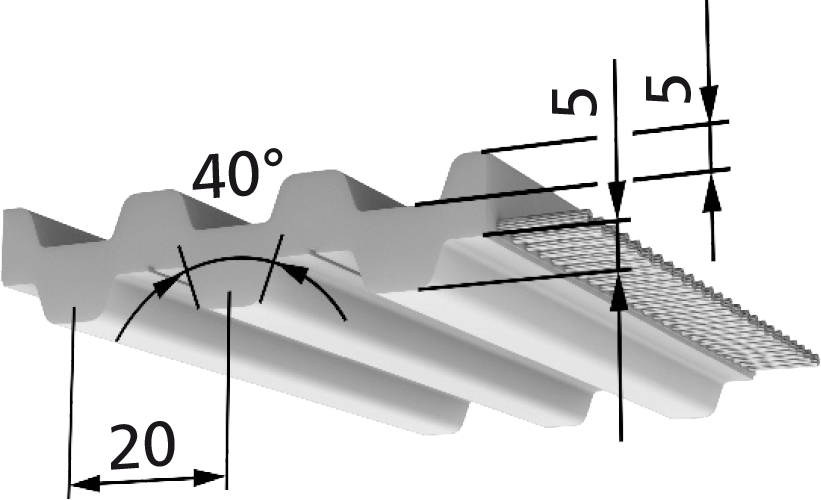

Doppelt verzahnt
| Riemenbreiten b [mm] (Zwischenbreiten auf Anfrage) | ||||
|---|---|---|---|---|
| 25 | 32 | 50 | 75 | 100 |
| Lieferbare Längen und Ausführungen | T20 CLA | Bemerkung |
|---|---|---|
| Standardlängen | 50 m-Rolle | - |
| Zuschnitte / Längen > 100 m | auf Anfrage | - |
| Zwischenbreiten / weitere Breiten | nicht lieferbar | - |
| Mindestlänge endlos verschweißt (b<=100 mm) | 1000 mm | - |
| Mindestlänge endlos verschweißt (b>100 mm) | - | - |
| Standardmaterial | TPUCLA | - |
| Stahl-Zugträger | Standard | - |
| E-Zugträger | nicht lieferbar | - |
| VA-Zugträger | nicht lieferbar | - |
| PAZ | lieferbar | - |
| PAR | nicht lieferbar | - |
| PAZ-PAR | lieferbar | - |
| DL / DL-PAZ | nicht lieferbar | - |
| DR / DR-PAZ | nicht lieferbar | - |
| T / T-PAZ | lieferbar | - |
| Zahntragfähigkeit (spezifische Riemenzahnbelastbarkeit) | |||||||
|---|---|---|---|---|---|---|---|
| Drehzahl n [min-1] | Ftspez [N/cm] | ||||||
| 0 | 101,5 | ||||||
| 20 | 98,1 | ||||||
| 40 | 95,3 | ||||||
| 60 | 92,8 | ||||||
| 80 | 90,7 | ||||||
| 100 | 88,7 | ||||||
| 200 | 81,2 | ||||||
| 300 | 75,9 | ||||||
| 400 | 71,8 | ||||||
| 500 | 68,4 | ||||||
| 600 | 65,6 | ||||||
| 700 | 63,1 | ||||||
| 800 | 60,9 | ||||||
| 900 | 59 | ||||||
| 1.000 | 57,2 | ||||||
| 1.100 | 55,6 | ||||||
| 1.200 | 54,2 | ||||||
| 1.300 | 52,8 | ||||||
| 1.400 | 51,5 | ||||||
| 1.500 | 50,3 | ||||||
| 1.600 | 49,2 | ||||||
| 1.700 | 48,2 | ||||||
| 1.800 | 47,2 | ||||||
| 1.900 | 46,2 | ||||||
| 2.000 | 45,3 | ||||||
| 2.200 | 43,6 | ||||||
| 2.400 | 42,1 | ||||||
| 2.600 | 40,7 | ||||||
| 2.800 | 39,4 | ||||||
| 3.000 | 38,1 | ||||||
| 3.200 | 37 | ||||||
| 3.400 | 35,9 | ||||||
| 3.600 | 34,9 | ||||||
| 3.800 | 33,9 | ||||||
| 4.000 | 33 | ||||||
| 4.500 | 30,8 | ||||||
| 5.000 | 28,9 | ||||||
| 5.500 | 27,2 | ||||||
| 6.000 | 25,6 | ||||||
| 6.500 | 24,2 | ||||||
| T20 CLA | Zulässige Zugkraft des Riemens Fzul / Riemengewicht | ||||||
|---|---|---|---|---|---|---|---|
| Riemenbreite | b [mm] | 25 | 32 | 50 | 75 | 100 | |
| M | E- / Stahl-Zugträger | FTzul [N] | 3.500 | 4.500 | 7.000 | 10.500 | 14.000 |
| Spez. Federrate (E- / Stahl-Zugträger) | Cspez [N] | 0,87·10^6 | 1,13·10^6 | 1,75·10^6 | 2,63·10^6 | 3,5·10^6 | |
| VA-Zugträger | FTzul [N] | - | - | - | - | - | |
| Spez. Federrate (VA-Zugträger) | Cspez [N] | - | - | - | - | - | |
| V | E- / Stahl-Zugträger | FTzul [N] | 1.750 | 2.250 | 3.500 | 5.250 | 7.000 |
| VA-Zugträger | TTzul [N] | - | - | - | - | - | |
| Riemengewicht (Standard) | [kg/m] | 0,184 | 0,236 | 0,368 | 0,552 | 0,736 | |
| Riemengewicht (DL) | [kg/m] | - | - | - | - | - | |
| Riemengewicht (DR) | [kg/m] | - | - | - | - | - | |
| Riemengewicht (T) | [kg/m] | 0,244 | 0,313 | 0,488 | 0,732 | 0,976 | |
| T20 CLA | Biegewilligkeit (Mindestzähnezahlen / Mindestdurchmesser) | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Stahl-Zugträger | E-Zugträger | VA-Zugträger | |||||||||||
| Standard | DL | DR | T | Standard | DL | DR | T | Standard | DL | DR | T | ||
 |
Mindestzähnezahl ohne Gegenbiegung (zmin) | 15 | - | - | 25 | - | - | - | - | - | - | - | - |
| Mindestdurchmesser der Spannrolle ohne Gegenbiegung (dmin [mm]) | 120 | - | - | 120 | - | - | - | - | - | - | - | - | |
 |
Mindestzähnezahl mit Gegenbiegung (zmin) | 25 | - | - | 25 | - | - | - | - | - | - | - | - |
| Mindestdurchmesser der Spannrolle mit Gegenbiegung (dmin [mm]) | 120 | - | - | 180 | - | - | - | - | - | - | - | - | |
