Synchronscheiben T20

  • Standardausführung
Mein Katalog PDF

Eigenschaften

  • Synchronscheiben
  • T-Profil
  • Komponenten
Riemenbreite b [mm] Synchronscheibenbreite [mm] Gesamtbreite B [mm] Lagerscheibe s [mm] t [mm] Verzahnungsbreite a [mm]
16 23 33 nein - - -
25 32 42 nein - - -
32 40 50 nein - - -
50 60 70 nein - - -
75 85 95 nein - - -
100 110 120 nein - - -

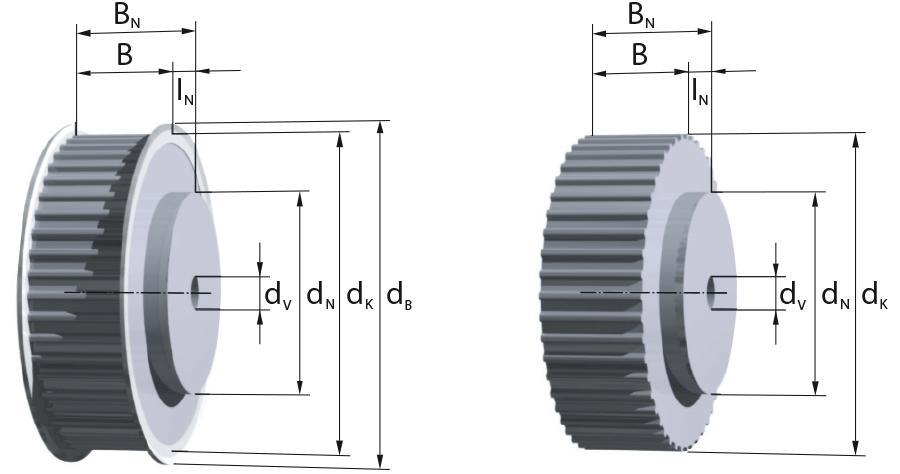

Zähnezahl z dk [mm] d0 [mm] dB [mm] Nabe dNxlN [mm] Vorbohrung dV max. Bohrung dmax [mm] Lagerscheibe (breitenabhängig) Anzahl Bordscheiben (Lagerscheibe)
- - - - nein -
- - - - nein -
15 92,65 95,49 102 60x10 12H7 67 nein -
16 99 101,86 109 70x10 12H7 74 nein -
17 105,35 108,23 115 70x10 12H7 80 nein -
18 111,75 114,59 121 70x10 12H7 86 nein -
19 118,1 120,96 128 80x10 12H7 93 nein -
20 124,45 127,32 134 90x10 16H7 100 nein -
21 130,85 133,69 140 90x10 16H7 105 nein -
22 137,2 140,06 147 90x10 16H7 112 nein -
23 143,55 146,42 153 90x10 16H7 118 nein -
24 149,95 152,79 160 95x10 16H7 125 nein -
25 156,3 159,15 166 95x10 16H7 131 nein -
26 162,65 165,52 172 95x10 16H7 137 nein -
27 169,05 171,89 179 110x10 16H7 144 nein -
28 175,4 178,25 185 110x10 16H7 150 nein -
29 181,75 184,62 192 110x10 16H7 156 nein -
30 188,15 190,99 198 110x10 16H7 163 nein -
31 194,5 197,35 204 110x10 16H7 169 nein -
32 200,85 203,72 210 110x10 16H7 175 nein -
33 207,25 210,08 217 110x10 16H7 182 nein -
34 213,6 216,45 223 110x10 16H7 188 nein -
35 219,95 222,82 229 110x10 16H7 195 nein -
36 226,35 229,18 236 110x10 18H7 201 nein -
37 232,7 235,55 242 110x10 18H7 207 nein -
38 239,05 241,92 249 110x10 18H7 214 nein -
39 245,4 248,28 255 110x10 18H7 220 nein -
40 251,8 254,65 261 110x10 18H7 226 nein -
41 258,15 261,01 268 130x10 18H7 233 nein -
42 264,5 267,38 274 130x10 18H7 239 nein -
43 270,9 273,75 280 130x10 18H7 245 nein -
44 277,25 280,11 287 130x10 18H7 252 nein -
45 283,6 286,48 293 130x10 18H7 258 nein -
46 290 292,85 300 130x10 18H7 265 nein -
47 296,35 299,21 306 130x10 18H7 271 nein -
48 302,7 305,58 312 130x10 18H7 278 nein -
49 309,1 311,94 319 130x10 20H7 284 nein -
50 315,45 318,31 325 140x10 20H7 290 nein -
51 321,8 324,68 331 140x10 20H7 296 nein -
52 328,2 331,04 338 140x10 20H7 303 nein -
53 334,55 337,41 344 140x10 20H7 310 nein -
54 340,9 343,77 350 140x10 20H7 315 nein -
55 347,3 350,14 357 140x10 20H7 322 nein -
56 353,65 356,51 363 140x10 20H7 328 nein -
57 360 362,87 370 140x10 20H7 335 nein -
58 366,4 396,24 376 140x10 20H7 341 nein -
59 372,75 375,61 382 140x10 20H7 347 nein -
60 379,1 381,97 389 140x10 20H7 354 nein -
61 385,5 388,34 395 140x10 20H7 360 nein -
62 391,85 394,7 401 140x10 20H7 366 nein -
63 398,2 401,07 408 140x10 20H7 373 nein -
64 404,55 407,44 414 140x10 20H7 379 nein -
65 410,95 413,8 420 140x10 20H7 385 nein -
66 417,3 420,17 427 140x10 20H7 392 nein -
67 423,65 426,54 433 140x10 20H7 398 nein -
68 430,05 432,9 440 140x10 20H7 405 nein -
69 436,4 439,27 446 140x10 20H7 406 nein -
70 220,95 222,82 226 140x10 16H7 187 nein -
70 442,75 445,63 452 140x10 20H7 412 nein -
71 449,15 452 459 140x10 20H7 419 nein -
71 224,15 226 230 140x10 16H7 191 nein -
72 455,5 458,37 465 140x10 20H7 425 nein -
72 227,35 229,18 233 140x10 16H7 193 nein -
