Synchronscheiben SFAT10

  • Standardausführung
Mein Katalog PDF

Eigenschaften

  • Synchronscheiben
  • AT-Profil
  • Komponenten

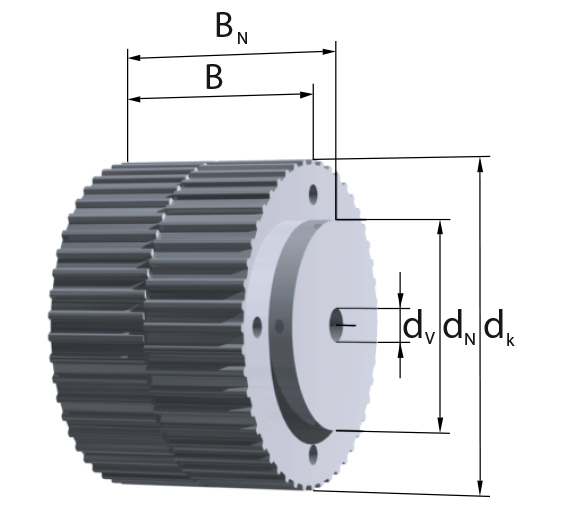

Riemenbreite b [mm] Synchronscheibenbreite [mm] Gesamtbreite B [mm] Lagerscheibe s [mm] t [mm] Verzahnungsbreite a [mm]
50 55 65 nein - - -
75 80 90 nein - - -
100 105 115 nein - - -
Zähnezahl z dk [mm] d0 [mm] dB [mm] Nabe dNxlN [mm] Vorbohrung dV max. Bohrung dmax [mm] Lagerscheibe (breitenabhängig) Anzahl Bordscheiben (Lagerscheibe)
15 45,93 47,75 - 32x10 8H7 17 nein -
16 49,11 50,93 - 35x10 8H7 20 nein -
17 52,29 54,11 - 40x10 8H7 24 nein -
18 55,48 57,3 - 40x10 10H7 27 nein -
19 58,66 60,48 - 44x10 10H7 30 nein -
20 61,84 63,66 - 46x10 12H7 33 nein -
21 65,03 66,85 - 46x10 12H7 36 nein -
22 68,21 70,03 - 50x10 12H7 40 nein -
23 71,39 73,21 - 50x10 12H7 43 nein -
24 74,57 76,39 - 58x10 12H7 46 nein -
25 77,76 79,58 - 60x10 12H7 49 nein -
26 80,94 82,76 - 60x10 12H7 52 nein -
27 84,12 85,94 - 60x10 12H7 55 nein -
28 87,31 89,13 - 60x10 12H7 59 nein -
29 90,49 92,31 - 60x10 12H7 62 nein -
30 93,67 95,49 - 60x10 12H7 65 nein -
31 96,86 98,68 - 60x10 12H7 68 nein -
32 100,04 101,86 - 65x10 12H7 71 nein -
33 103,22 105,04 - 65x10 12H7 75 nein -
34 106,41 108,23 - 65x10 12H7 78 nein -
35 109,59 111,41 - 65x10 12H7 81 nein -
36 112,77 114,59 - 70x10 16H7 84 nein -
37 115,95 117,77 - 70x10 16H7 87 nein -
38 119,14 120,96 - 70x10 16H7 90 nein -
39 122,32 124,14 - 70x10 16H7 94 nein -
40 125,5 127,32 - 80x10 16H7 97 nein -
41 128,69 130,51 - 80x10 16H7 100 nein -
42 131,87 133,69 - 80x10 16H7 103 nein -
43 135,05 136,87 - 80x10 16H7 106 nein -
44 138,24 140,06 - 90x10 16H7 110 nein -
45 141,42 143,24 - 90x10 16H7 113 nein -
46 144,6 146,42 - 90x10 16H7 116 nein -
47 147,79 149,61 - 90x10 16H7 119 nein -
48 150,97 152,79 - 95x10 16H7 122 nein -
49 154,15 155,97 - 95x10 16H7 125 nein -
50 157,33 159,15 - 95x10 16H7 129 nein -
51 160,52 162,34 - 95x10 16H7 132 nein -
52 163,7 165,52 - 110x10 16H7 135 nein -
53 166,88 168,7 - 110x10 16H7 138 nein -
54 170,07 171,89 - 110x10 16H7 141 nein -
55 173,25 175,07 - 110x10 16H7 145 nein -
56 176,43 178,25 - 110x10 16H7 148 nein -
57 179,62 181,44 - 110x10 16H7 151 nein -
58 182,8 184,62 - 110x10 16H7 154 nein -
59 185,98 187,8 - 110x10 16H7 157 nein -
60 189,17 190,99 - 110x10 16H7 160 nein -
61 192,35 194,17 - 110x10 16H7 164 nein -
62 195,53 197,35 - 110x10 16H7 167 nein -
63 198,72 200,54 - 140x10 16H7 170 nein -
64 201,9 203,72 - 140x10 16H7 173 nein -
65 205,08 206,9 - 140x10 16H7 176 nein -
66 208,26 210,08 - 140x10 16H7 180 nein -
67 211,45 213,27 - 140x10 16H7 183 nein -
68 214,63 216,45 - 140x10 16H7 186 nein -
69 217,81 219,63 - 140x10 16H7 189 nein -
70 221 222,82 - 140x10 16H7 192 nein -
71 224,18 226 - 140x10 16H7 195 nein -
72 227,36 229,18 - 140x10 16H7 199 nein -
