Synchronscheiben ATK5K6

  • Standardausführung
Mein Katalog PDF

Eigenschaften

  • Synchronscheiben
  • AT-Profil
  • Komponenten

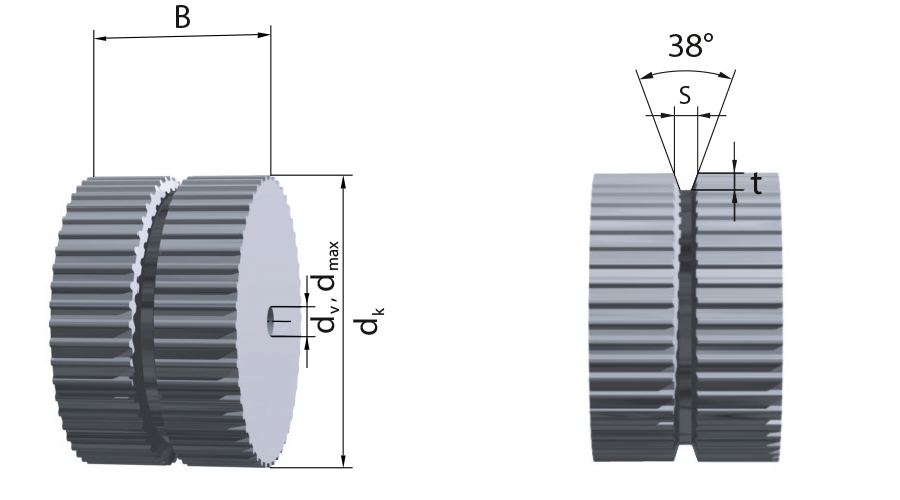

Riemenbreite b [mm] Synchronscheibenbreite [mm] Gesamtbreite B [mm] Lagerscheibe s [mm] t [mm] Verzahnungsbreite a [mm]
32 37 - nein 6,5 5 -
50 55 - nein 6,5 5 -
75 80 - nein 6,5 5 -
Zähnezahl z dk [mm] d0 [mm] dB [mm] Nabe dNxlN [mm] Vorbohrung dV max. Bohrung dmax [mm] Lagerscheibe (breitenabhängig) Anzahl Bordscheiben (Lagerscheibe)
20 30,61 31,83 - 6H7 11 nein -
21 32,2 33,42 - 6H7 12 nein -
22 33,79 35,01 - 6H7 14 nein -
23 35,39 36,61 - 8H7 15 nein -
24 36,98 38,2 - 8H7 17 nein -
25 38,57 39,79 - 8H7 19 nein -
26 40,16 41,38 - 8H7 20 nein -
27 41,75 42,97 - 8H7 22 nein -
28 43,34 44,56 - 8H7 23 nein -
29 44,93 46,15 - 8H7 25 nein -
30 46,53 47,75 - 8H7 27 nein -
31 48,12 49,34 - 8H7 28 nein -
32 49,71 50,93 - 8H7 30 nein -
33 51,3 52,52 - 8H7 31 nein -
34 52,89 54,11 - 8H7 33 nein -
35 54,48 55,7 - 8H7 34 nein -
36 56,08 57,3 - 8H7 36 nein -
37 57,67 58,89 - 8H7 38 nein -
38 59,26 60,48 - 8H7 39 nein -
39 60,85 62,07 - 8H7 41 nein -
40 62,44 63,66 - 8H7 42 nein -
41 64,03 65,25 - 8H7 44 nein -
42 65,63 66,85 - 8H7 46 nein -
43 67,22 68,44 - 8H7 47 nein -
44 68,81 70,03 - 8H7 49 nein -
45 70,4 71,62 - 8H7 50 nein -
46 71,99 73,21 - 8H7 52 nein -
47 73,58 47,8 - 8H7 54 nein -
48 75,17 76,39 - 8H7 55 nein -
49 76,77 77,99 - 8H7 57 nein -
50 78,36 79,58 - 8H7 58 nein -
51 79,95 81,17 - 8H7 60 nein -
52 81,54 82,76 - 8H7 62 nein -
53 83,13 84,35 - 8H7 63 nein -
54 84,72 85,94 - 8H7 65 nein -
55 86,32 87,54 - 8H7 66 nein -
56 87,91 89,13 - 8H7 68 nein -
57 89,5 90,72 - 8H7 69 nein -
58 91,09 92,31 - 8H7 71 nein -
59 92,68 93,9 - 8H7 73 nein -
60 94,27 95,49 - 8H7 74 nein -
61 95,86 97,08 - 8H7 76 nein -
62 97,46 98,68 - 8H7 77 nein -
63 99,05 100,27 - 8H7 79 nein -
64 100,64 101,86 - 8H7 81 nein -
65 102,23 103,45 - 8H7 82 nein -
66 103,82 105,04 - 8H7 84 nein -
67 105,41 106,63 - 8H7 85 nein -
68 107,01 108,23 - 8H7 87 nein -
69 108,6 109,82 - 8H7 89 nein -
70 110,19 111,41 - 8H7 90 nein -
71 111,78 113 - 8H7 92 nein -
72 113,37 114,59 - 8H7 93 nein -
