Synchronscheiben AT3

  • Standardausführung
Mein Katalog PDF

Eigenschaften

  • Synchronscheiben
  • AT-Profil
  • Komponenten
Riemenbreite b [mm] Synchronscheibenbreite [mm] Gesamtbreite B [mm] Lagerscheibe s [mm] t [mm] Verzahnungsbreite a [mm]
6 10 16 ja - - -
8 12 18 nein - - -
10 15 21 ja - - -
16 22 28 ja - - -
20 26 32 nein - - -
25 32 38 nein - - -
32 40 48 nein - - -

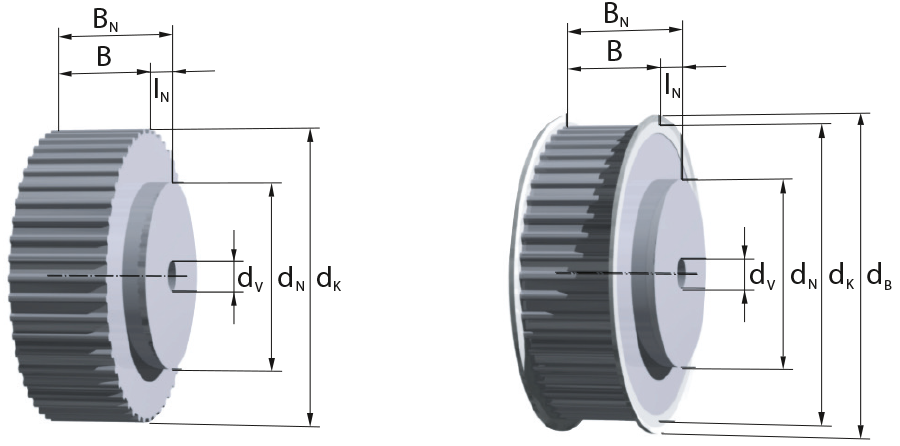

Zähnezahl z dk [mm] d0 [mm] dB [mm] Nabe dNxlN [mm] Vorbohrung dV max. Bohrung dmax [mm] Lagerscheibe (breitenabhängig) Anzahl Bordscheiben (Lagerscheibe)
15 13,91 14,32 17 10x6 4H7 4 ja 2
16 14,87 15,28 18 10x6 4H7 5 ja 2
17 15,82 16,23 19 10x6 4H7 6 nein -
18 16,78 17,19 21 12x6 4H7 7 ja 2
19 17,73 18,14 23 12x6 4H7 8 nein -
20 18,69 19,1 24 14x6 4H7 9 ja 2
21 19,64 20,05 25 14x6 6H7 10 nein -
22 20,6 21,01 26 14x6 6H7 11 ja 2
23 21,55 21,96 26 14x6 6H7 12 nein -
24 22,51 22,92 28 14x6 6H7 13 ja 2
25 23,46 23,87 30 16x6 6H7 14 ja 2
26 24,42 24,83 30 16x6 6H7 15 nein -
27 25,37 25,78 30 16x6 6H7 15 ja 2
28 26,33 26,74 32 16x6 6H7 16 nein -
29 27,28 27,69 34 16x6 6H7 17 nein -
30 28,24 28,65 34 20x6 6H7 18 ja 2
31 29,19 29,6 35 20x6 6H7 19 nein -
32 30,15 30,56 36 20x6 6H7 20 ja 2
33 31,1 31,51 36 20x6 6H7 21 nein -
34 32,06 32,47 37 20x6 6H7 22 nein -
35 33,01 33,42 39 20x6 6H7 23 nein -
36 33,97 34,38 40 22x6 6H7 24 ja 2
37 34,92 35,33 40 22x6 6H7 25 nein -
38 35,88 36,29 42 22x6 6H7 26 nein -
39 36,83 37,24 42 22x6 6H7 27 nein -
40 37,79 38,2 43 26x6 6H7 28 ja 2
41 38,74 39,15 45 26x6 6H7 29 nein -
42 39,7 40,11 45 26x6 6H7 30 nein -
43 40,65 41,06 47 26x6 6H7 31 nein -
44 41,61 42,02 47 30x6 6H7 32 ja -
45 42,56 42,97 48 30x6 6H7 33 ja -
46 43,52 43,93 50 30x6 6H7 34 nein -
47 44,47 44,88 50 30x6 6H7 35 nein -
48 45,43 45,84 52 34x6 6H7 36 ja -
49 46,38 46,79 52 34x6 6H7 36 nein -
50 47,34 47,75 53 34x6 6H7 37 nein -
51 48,29 48,7 53 34x6 6H7 38 nein -
52 49,25 49,66 55 34x6 6H7 39 nein -
53 50,2 50,61 55 34x6 6H7 40 nein -
54 51,16 51,57 56 34x6 6H7 41 nein -
55 52,11 52,52 58 34x6 6H7 42 nein -
56 53,07 53,48 58 34x6 6H7 43 nein -
57 54,02 54,43 60 34x6 6H7 44 nein -
58 54,98 55,39 60 34x6 6H7 45 nein -
59 55,93 56,34 61 34x6 6H7 46 nein -
60 56,89 57,3 62 38x6 6H7 47 ja -
61 57,84 58,25 64 38x6 6H7 48 nein -
62 58,8 59,21 64 38x6 6H7 49 nein -
63 59,75 60,16 66 38x6 6H7 50 nein -
64 60,71 61,12 66 38x6 6H7 51 nein -
65 61,66 62,07 68 38x6 6H7 52 nein -
66 62,62 63,03 68 38x6 6H7 53 nein -
67 63,57 63,98 70 38x6 6H7 54 nein -
68 64,53 64,94 70 38x6 6H7 55 nein -
69 65,48 65,89 72 38x6 6H7 56 nein -
70 66,44 66,85 72 38x6 6H7 57 nein -
71 67,39 67,8 74 38x6 6H7 58 nein -
72 68,34 68,75 74 50x6 6H7 58 ja -
