Synchronscheiben AT10

  • Standardausführung
Mein Katalog PDF

Eigenschaften

  • Synchronscheiben
  • AT-Profil
  • Komponenten

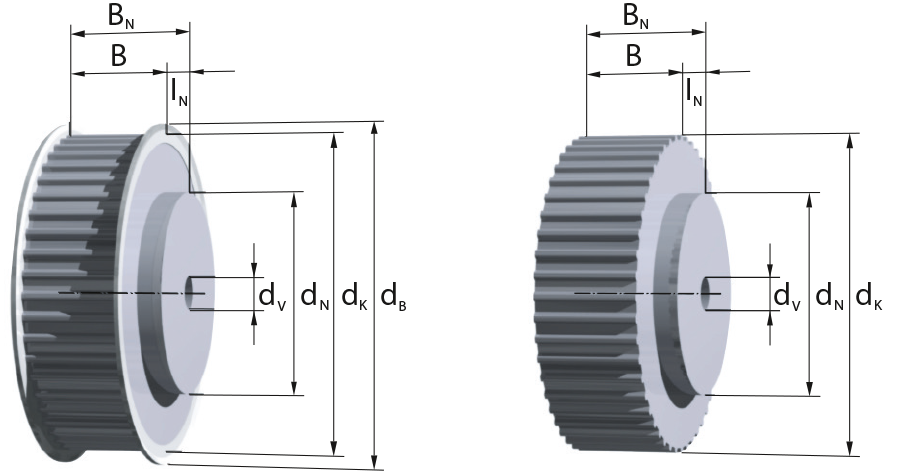

Riemenbreite b [mm] Synchronscheibenbreite [mm] Gesamtbreite B [mm] Lagerscheibe s [mm] t [mm] Verzahnungsbreite a [mm]
25 32 42 ja - - -
32 40 50 ja - - -
50 60 70 ja - - -
75 85 95 nein - - -
100 110 120 nein - - -
150 160 170 nein - - -
Zähnezahl z dk [mm] d0 [mm] dB [mm] Nabe dNxlN [mm] Vorbohrung dV max. Bohrung dmax [mm] Lagerscheibe (breitenabhängig) Anzahl Bordscheiben (Lagerscheibe)
15 45,93 47,75 52 32x10 8H7 34 ja 2
16 49,11 50,93 55 35x10 8H7 36 ja 2
17 52,29 54,11 58 40x10 8H7 40 nein -
18 55,48 57,3 61 40x10 8H7 44 ja 2
19 58,66 60,48 64 44x10 8H7 46 ja 2
20 61,84 63,66 68 46x10 12H7 50 ja 2
21 65,03 66,85 72 46x10 12H7 52 nein -
22 68,21 70,03 74 50x10 12H7 56 ja 2
23 71,39 73,21 76 50x10 12H7 60 nein -
24 74,57 76,39 80 58x10 12H7 62 ja 2
25 77,76 79,58 84 60x10 12H7 66 ja 2
26 80,94 82,76 86 60x10 12H7 68 nein -
27 84,12 85,94 90 60x10 12H7 72 ja 2
28 87,31 89,13 93 60x10 12H7 76 nein -
29 90,49 92,31 96 60x10 12H7 78 nein -
30 93,67 95,49 99 60x10 12H7 82 ja 2
31 96,86 98,68 102 60x10 12H7 84 nein -
32 100,04 101,86 106 65x10 12H7 88 ja 2
33 103,22 105,04 109 65x10 12H7 88 nein -
34 106,41 108,23 112 65x10 12H7 92 nein -
35 109,59 111,41 115 65x10 12H7 96 nein -
36 112,77 114,59 118 70x10 16H7 98 ja 2
37 115,95 117,77 121 70x10 16H7 101 nein -
38 119,14 120,96 125 70x10 16H7 104 nein -
39 122,32 124,14 128 70x10 16H7 106 nein -
40 125,5 127,32 131 80x10 16H7 110 ja 2
41 128,69 130,51 134 80x10 16H7 110 nein -
42 131,87 133,69 137 80x10 16H7 112 nein -
43 135,05 136,87 140 80x10 16H7 114 nein -
44 138,24 140,06 144 90x10 16H7 118 ja 2
45 141,42 143,24 147 90x10 16H7 120 nein -
46 144,6 146,42 150 90x10 16H7 122 nein -
47 147,79 149,61 153 90x10 16H7 122 nein -
48 150,97 152,79 156 95x10 16H7 124 ja -
49 154,15 155,97 160 95x10 16H7 126 nein -
50 157,33 159,15 163 95x10 16H7 130 nein -
51 160,52 162,34 166 95x10 16H7 134 nein -
52 163,7 165,52 169 110x10 16H7 136 nein -
53 166,88 168,7 172 110x10 16H7 140 nein -
54 170,07 171,89 176 110x10 16H7 144 nein -
55 173,25 175,07 179 110x10 16H7 146 nein -
56 176,43 178,25 182 110x10 16H7 150 nein -
57 179,62 181,44 185 110x10 16H7 152 nein -
58 182,8 184,62 188 110x10 16H7 156 nein -
59 185,98 187,8 191 110x10 16H7 160 nein -
60 189,17 190,99 195 110x10 16H7 162 ja -
61 192,35 194,17 198 110x10 16H7 164 nein -
62 195,53 197,35 201 110x10 16H7 166 nein -
63 198,72 200,54 204 140x10 16H7 170 nein -
64 201,9 203,72 207 140x10 16H7 171 nein -
65 205,08 206,9 210 140x10 16H7 174 nein -
66 208,26 210,08 214 140x10 16H7 175 nein -
67 211,45 213,27 217 140x10 16H7 177 nein -
68 214,63 216,45 220 140x10 16H7 181 nein -
69 217,81 219,63 223 140x10 16H7 185 nein -
70 221 222,82 226 140x10 16H7 187 nein -
71 224,18 226 230 140x10 16H7 191 nein -
72 227,36 229,18 233 140x10 20H7 193 nein -
